网关 Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.6) 之 WebSocketRoutingFilter

摘要: 原创出处 http://www.iocoder.cn/Spring-Cloud-Gateway/filter-websocket-routing/ 「芋道源码」欢迎转载，保留摘要，谢谢！

本文主要基于 Spring-Cloud-Gateway 2.0.X M4

1. 概述
2. 环境搭建
3. WebsocketRoutingFilter
- 3.1 ProxyWebSocketHandler
666. 彩蛋

��关注 微信公众号：【芋道源码】 有福利：

RocketMQ / MyCAT / Sharding-JDBC 所有源码分析文章列表
RocketMQ / MyCAT / Sharding-JDBC 中文注释源码 GitHub 地址
您对于源码的疑问每条留言都将得到认真回复。 甚至不知道如何读源码也可以请教噢 。
新的源码解析文章实时收到通知。 每周更新一篇左右 。
认真的 源码交流微信群。

1. 概述

本文主要分享 WebsocketRoutingFilter 的代码实现 。

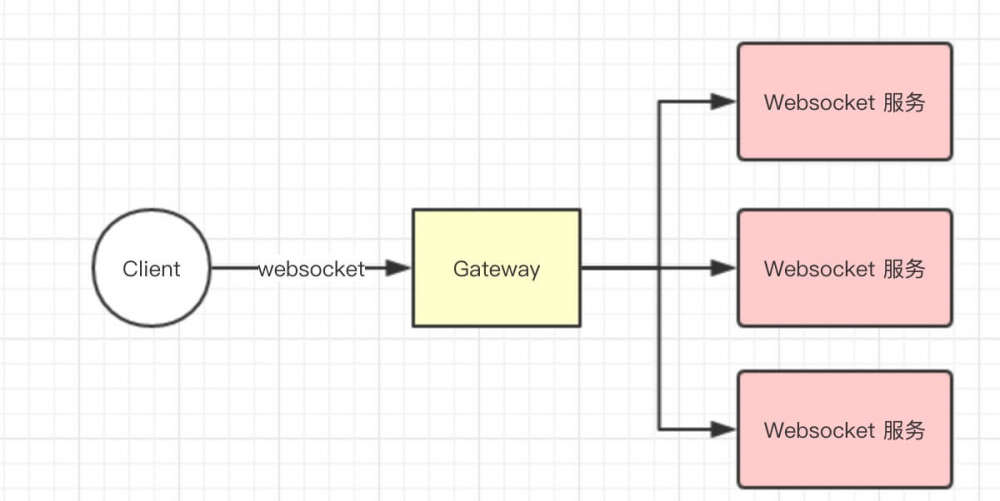

WebsocketRoutingFilter ，Websocket 路由网关过滤器。其根据 ws:// / wss:// 前缀( Scheme )过滤处理， 代理后端 Websocket 服务 ，提供给客户端连接。如下图：

网关 Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.6) 之 WebSocketRoutingFilter

目前一个 RouteDefinition 只能指定一个后端 WebSocket 服务。官方正在计划在 LoadBalancerClientFilter 上实现 Websocket 的负载均衡功能。也就说，未来一个 RouteDefinition 能够指定多个后端 WebSocket 服务。

Websocket 的 RouteDefinition 配置如下：

cloud:
gateway:
routes:
- id: websocket_test
uri: ws://localhost:9000
order: 8000
predicates:
- Path=/echo

uri 使用 ws:// 或者 wss:// 为前缀。

2. 环境搭建

在解析源码之前，我们先以 wscat 搭建一个 WebSocket 服务。

第一步，安装 wscat 。

npm install -g wscat

第二步，启动 wscat 。

wscat --listen 9000

第三步，连接 wscat 。

wscat --listen 9000

第四步，配置 RouteDefinition ，并启动 Spring Cloud Gateway 。

cloud:
 gateway:
 routes:
 - id: websocket_test
 uri: ws://localhost:9000
 order: 8000
 predicates:
 - Path=/echo

第五步，通过 Gateway 连接 wscat 。

wscat --connect ws://localhost:8080/echo

大功告成。

注意，wscat 同一时间仅允许一个客户端连接。

3. WebsocketRoutingFilter

org.springframework.cloud.gateway.filter.WebsocketRoutingFilter ，Websocket 路由网关过滤器。

构造方法，代码如下：

public class WebsocketRoutingFilter implements GlobalFilter, Ordered{
 public static final String SEC_WEBSOCKET_PROTOCOL = "Sec-WebSocket-Protocol";

 private final WebSocketClient webSocketClient;
 private final WebSocketService webSocketService;

 public WebsocketRoutingFilter(WebSocketClient webSocketClient){
 this(webSocketClient, new HandshakeWebSocketService());
 }

 public WebsocketRoutingFilter(WebSocketClient webSocketClient,
WebSocketService webSocketService){
 this.webSocketClient = webSocketClient;
 this.webSocketService = webSocketService;
 }

}

webSocketClient 属性，在《Spring-Cloud-Gateway 源码解析 —— 网关初始化》「5.2 初始化 NettyConfiguration」一文中，我们可以看到使用的是 org.springframework.web.reactive.socket.client.ReactorNettyWebSocketClient 实现类。通过该属性， 连接后端【被代理】的 WebSocket 服务 。
webSocketService 属性，在《Spring-Cloud-Gateway 源码解析 —— 网关初始化》「5.3 初始化 GlobalFilter」一文中，我们可以看到使用的是 org.springframework.web.reactive.socket.server.support.HandshakeWebSocketService 实现类。通过该属性，处理客户端发起的连接请求( Handshake Request ) 。

#getOrder() 方法，代码如下：

@Override
public int getOrder(){
 return Ordered.LOWEST_PRECEDENCE;
}

返回顺序为 Integer.MAX_VALUE 。在《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.1) 之 GatewayFilter 一览》「3. GlobalFilter」，我们列举了所有 GlobalFilter 的顺序。

#filter(ServerWebExchange, GatewayFilterChain) 方法，代码如下：

 1: @Override
 2: public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain){
 3: // 获得 requestUrl
 4: URI requestUrl = exchange.getRequiredAttribute(GATEWAY_REQUEST_URL_ATTR);
 5:
 6: // 判断是否能够处理
 7: String scheme = requestUrl.getScheme();
 8: if (isAlreadyRouted(exchange) || (!scheme.equals("ws") && !scheme.equals("wss"))) {
 9: return chain.filter(exchange);
10: }
11:
12: // 设置已经路由
13: setAlreadyRouted(exchange);
14:
15: // 处理连接请求
16: return this.webSocketService.handleRequest(exchange,
17: new ProxyWebSocketHandler(requestUrl, this.webSocketClient, exchange.getRequest().getHeaders()));
18: }

第 4 行：获得 requestUrl 。
第 7 至 10 行：判断 ForwardRoutingFilter 是否能够处理该请求，需要满足两个条件：
- ws:// 或者 wss:// 前缀( Scheme ) 。
- 调用 ServerWebExchangeUtils#isAlreadyRouted(ServerWebExchange) 方法，判断该请求暂未被其他 Routing 网关处理。代码如下：
```
public static boolean isAlreadyRouted(ServerWebExchange exchange){
 return exchange.getAttributeOrDefault(GATEWAY_ALREADY_ROUTED_ATTR, false);
}
```

第 13 行：设置该请求已经被处理。代码如下：

public static void setAlreadyRouted(ServerWebExchange exchange){
 exchange.getAttributes().put(GATEWAY_ALREADY_ROUTED_ATTR, true);
}

第 15 至 16 行：调用 WebSocketService#hanldeRequest(ServerWebExchange, WebSocketHandler) 方法，处理客户端发起的连接请求( Handshake Request ) 。这个方法的实现不在本文范围内，但是良心如笔者，大概讲下涉及到的类：
- 主要逻辑在 org.springframework.web.reactive.socket.server.upgrade.ReactorNettyRequestUpgradeStrategy 类里。
- 【第一步】 ReactorNettyRequestUpgradeStrategy 调用 reactor.ipc.netty.http.server.HttpServerWSOperations ，处理客户端发起的连接请求。处理成功，告知客户端连接成功。
- 【第二步】ReactorNettyRequestUpgradeStrategy 调用 org.springframework.web.reactive.socket.server.upgrade.ReactorNettyRequestUpgradeStrategy 接口的 #handle(WebSocketSession) 方法，处理客户端 WebSocket Session 。ProxyWebSocketHandler 是 WebSocketHandler 的 实现类 ，在「3.1 ProxyWebSocketHandler」来详细解析 #handle(WebSocketSession) 实现了什么逻辑。

3.1 ProxyWebSocketHandler

org.springframework.cloud.gateway.filter.WebsocketRoutingFilter.ProxyWebSocketHandler ，代理后端 WebSocket 服务处理器。

构造方法，代码如下：

 1: private static class ProxyWebSocketHandler implements WebSocketHandler{
 2:
 3: private final WebSocketClient client;
 4: private final URI url;
 5: private final HttpHeaders headers;
 6: private final List<String> subProtocols;
 7:
 8: public ProxyWebSocketHandler(URI url, WebSocketClient client, HttpHeaders headers){
 9: this.client = client;
10: this.url = url;
11: this.headers = new HttpHeaders();//headers;
12: //TODO: better strategy to filter these headers?
13: headers.entrySet().forEach(header -> {
14: if (!header.getKey().toLowerCase().startsWith("sec-websocket")
15: && !header.getKey().equalsIgnoreCase("upgrade")
16: && !header.getKey().equalsIgnoreCase("connection")) {
17: this.headers.addAll(header.getKey(), header.getValue());
18: }
19: });
20: List<String> protocols = headers.get(SEC_WEBSOCKET_PROTOCOL);
21: if (protocols != null) {
22: this.subProtocols = protocols;
23: } else {
24: this.subProtocols = Collections.emptyList();
25: }
26: }
27: }

client 属性，在《Spring-Cloud-Gateway 源码解析 —— 网关初始化》「5.2 初始化 NettyConfiguration」一文中，我们可以看到使用的是 org.springframework.web.reactive.socket.client.ReactorNettyWebSocketClient 实现类。通过该属性， 连接后端【被代理】的 WebSocket 服务 。
url 属性，后端【被代理】的 WebSocket 服务的地址。
header 属性，请求头，在《【计网】HTTP与WebSocket的区别》有详细解析，包括为什么【第 14 至 18 行】的代码这样处理。
subProtocols 属性，最终通信使用的协议。

#handle(WebSocketSession) 方法，代码如下：

 1: @Override
 2: public Mono<Void> handle(WebSocketSession session){
 3: // pass headers along so custom headers can be sent through
 4: return client.execute(url, this.headers, new WebSocketHandler() {
 5: @Override
 6: public Mono<Void> handle(WebSocketSession proxySession){
 7: // Use retain() for Reactor Netty
 8: // 转发消息 客户端 =》后端服务
 9: Mono<Void> proxySessionSend = proxySession
10: .send(session.receive().doOnNext(WebSocketMessage::retain));
11: // 转发消息 后端服务=》客户端
12: // .log("proxySessionSend", Level.FINE);
13: Mono<Void> serverSessionSend = session
14: .send(proxySession.receive().doOnNext(WebSocketMessage::retain));
15: // .log("sessionSend", Level.FINE);
16:
17: //
18: return Mono.when(proxySessionSend, serverSessionSend).then();
19: }
20:
21: /**
22: * Copy subProtocols so they are available downstream.
23: * @return
24: */
25: @Override
26: public List<String> getSubProtocols(){
27: return ProxyWebSocketHandler.this.subProtocols;
28: }
29: });
30: }

第 6 行：调用 WebSocketClient#execute(URI, HttpHeaders, WebSocketHandler) 方法， 连接后端【被代理】的 WebSocket 服务 。连接成功后，回调 WebSocketHandler 实现的内部类的 #handle(WebSocketSession) 方法。
WebSocketHandler 实现的内部类
- 第 9 至 10 行：转发消息，客户端 => 后端服务。
- 第 13 至 14 行：转发消息，后端服务 => 客户端。
- 第 18 行：调用 Mono#when() 方法，合并 proxySessionSend / serverSessionSend 两个 Mono 。调用 Mono#then() 方法， 参数为空 ，合并的 Mono 不发射数据出来。RxJava 和 Reactor 类似，可以参考《ReactiveX文档中文翻译 —— And/Then/When》学习下 when / and / then 操作符。
- 下图可以帮助理解下这个类的用途：
