Reactor模型详解 原 荐

对于Java IO模型的变化,描述最为清楚的莫属于Doug Lea对Reactor模型的讲解 《Scalable IO in Java》 。本文则主要围绕该文档,对Java IO模型的演变过程进行讲解,并且会讲解各个模型所解决的问题以及其存在的问题。最后,本文也会以一个实际的例子来实现Reactor模型。

1. 传统IO模型

对于传统IO模型,其主要是一个Server对接N个客户端,在客户端连接之后,为每个客户端都分配一个执行线程。如下图是该模型的一个演示:

Reactor模型详解 原 荐

从图中可以看出,传统IO的特点在于:

  • 每个客户端连接到达之后,服务端会分配一个线程给该客户端,该线程会处理包括读取数据,解码,业务计算,编码,以及发送数据整个过程;
  • 同一时刻,服务端的吞吐量与服务器所提供的线程数量是呈线性关系的。

这种设计模式在客户端连接不多,并发量不大的情况下是可以运行得很好的,但是在海量并发的情况下,这种模式就显得力不从心了。这种模式主要存在的问题有如下几点:

  • 服务器的并发量对服务端能够创建的线程数有很大的依赖关系,但是服务器线程却是不能无限增长的;
  • 服务端每个线程不仅要进行IO读写操作,而且还需要进行业务计算;
  • 服务端在获取客户端连接,读取数据,以及写入数据的过程都是阻塞类型的,在网络状况不好的情况下,这将极大的降低服务器每个线程的利用率,从而降低服务器吞吐量。

2. Reactor事件驱动模型

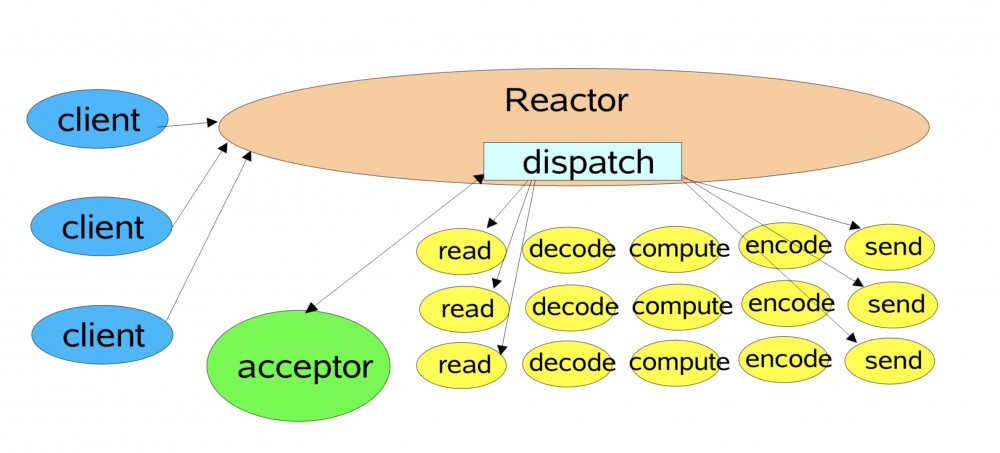

在传统IO模型中,由于线程在等待连接以及进行IO操作时都会阻塞当前线程,这部分损耗是非常大的。因而jdk 1.4中就提供了一套非阻塞IO的API。该API本质上是以事件驱动来处理网络事件的,而Reactor是基于该API提出的一套IO模型。如下是Reactor事件驱动模型的示意图:

Reactor模型详解 原 荐

从图中可以看出,在Reactor模型中,主要有四个角色:客户端连接,Reactor,Acceptor和Handler。这里Acceptor会不断地接收客户端的连接,然后将接收到的连接交由Reactor进行分发,最后有具体的Handler进行处理。改进后的Reactor模型相对于传统的IO模型主要有如下优点:

  • 从模型上来讲,如果仅仅还是只使用一个线程池来处理客户端连接的网络读写,以及业务计算,那么Reactor模型与传统IO模型在效率上并没有什么提升。但是Reactor模型是以事件进行驱动的,其能够将接收客户端连接,网络读和网络写,以及业务计算进行拆分,从而极大的提升处理效率;
  • Reactor模型是异步非阻塞模型,工作线程在没有网络事件时可以处理其他的任务,而不用像传统IO那样必须阻塞等待。

3. Reactor模型—-业务处理与IO分离

在上面的Reactor模型中,由于网络读写和业务操作都在同一个线程中,在高并发情况下,这里的系统瓶颈主要在两方面:

  • 高频率的网络读写事件处理;
  • 大量的业务操作处理;

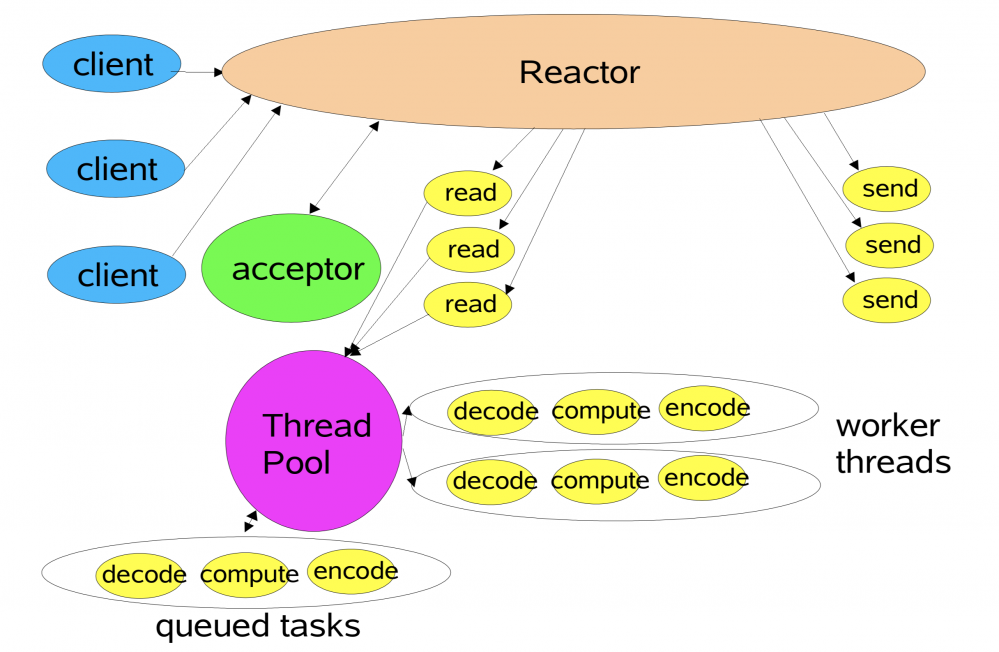

基于上述两个问题,这里在单线程Reactor模型的基础上提出了使用线程池的方式处理业务操作的模型。如下是该模型的示意图:

Reactor模型详解 原 荐

从图中可以看出,在多线程进行业务操作的模型下,该模式主要具有如下特点:

  • 使用一个线程进行客户端连接的接收以及网络读写事件的处理;
  • 在接收到客户端连接之后,将该连接交由线程池进行数据的编解码以及业务计算。

这种模式相较于前面的模式性能有了很大的提升,主要在于在进行网络读写的同时,也进行了业务计算,从而大大提升了系统的吞吐量。但是这种模式也有其不足,主要在于:

  • 网络读写是一个比较消耗CPU的操作,在高并发的情况下,将会有大量的客户端数据需要进行网络读写,此时一个线程将不足以处理这么多请求。

4. Reactor模型—-并发读写

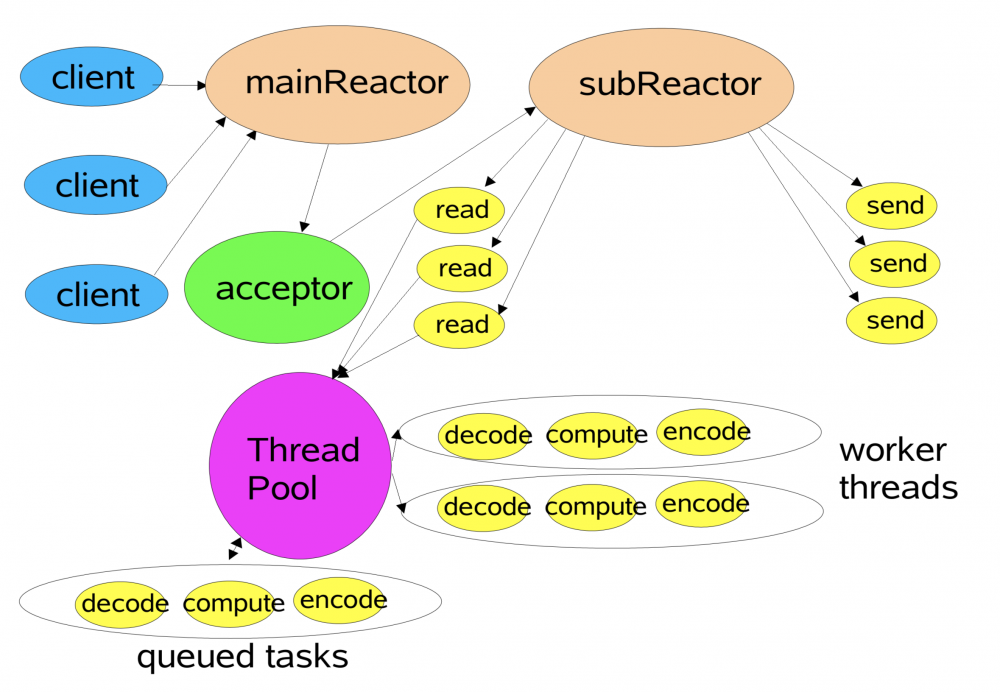

对于使用线程池处理业务操作的模型,由于网络读写在高并发情况下会成为系统的一个瓶颈,因而针对该模型这里提出了一种改进后的模型,即使用线程池进行网络读写,而仅仅只使用一个线程专门接收客户端连接。如下是该模型的示意图:

Reactor模型详解 原 荐

可以看到,改进后的Reactor模型将Reactor拆分为了mainReactor和subReactor。这里mainReactor主要进行客户端连接的处理,处理完成之后将该连接交由subReactor以处理客户端的网络读写。这里的subReactor则是使用一个线程池来支撑的,其读写能力将会随着线程数的增多而大大增加。对于业务操作,这里也是使用一个线程池,而每个业务请求都只需要进行编解码和业务计算。通过这种方式,服务器的性能将会大大提升,在可见情况下,其基本上可以支持百万连接。

5. Reactor模型示例

对于上述Reactor模型,服务端主要有三个角色:Reactor,Acceptor和Handler。这里基于Doug Lea的文档对其进行了实现,如下是Reactor的实现代码

public class Reactor implements Runnable {
  private final Selector selector;
  private final ServerSocketChannel serverSocket;

  public Reactor(int port) throws IOException {
    serverSocket = ServerSocketChannel.open();  // 创建服务端的ServerSocketChannel
    serverSocket.configureBlocking(false);  // 设置为非阻塞模式
    selector = Selector.open();  // 创建一个Selector多路复用器
    SelectionKey key = serverSocket.register(selector, SelectionKey.OP_ACCEPT);
    serverSocket.bind(new InetSocketAddress(port));  // 绑定服务端端口
    key.attach(new Acceptor(serverSocket));  // 为服务端Channel绑定一个Acceptor
  }

  @Override
  public void run() {
    try {
      while (!Thread.interrupted()) {
        selector.select();  // 服务端使用一个线程不断等待客户端的连接到达
        Set<SelectionKey> keys = selector.selectedKeys();
        Iterator<SelectionKey> iterator = keys.iterator();
        while (iterator.hasNext()) {
          dispatch(iterator.next());  // 监听到客户端连接事件后将其分发给Acceptor
          iterator.remove();
        }

        selector.selectNow();
      }
    } catch (IOException e) {
      e.printStackTrace();
    }
  }

  private void dispatch(SelectionKey key) throws IOException {
    // 这里的attachement也即前面为服务端Channel绑定的Acceptor,调用其run()方法进行
    // 客户端连接的获取,并且进行分发
    Runnable attachment = (Runnable) key.attachment();
    attachment.run();
  }
}

这里Reactor首先开启了一个ServerSocketChannel,然后将其绑定到指定的端口,并且注册到了一个多路复用器上。接着在一个线程中,其会在多路复用器上等待客户端连接。当有客户端连接到达后,Reactor就会将其派发给一个Acceptor,由该Acceptor专门进行客户端连接的获取。下面我们继续看一下Acceptor的代码:

public class Acceptor implements Runnable {
  private final ExecutorService executor = Executors.newFixedThreadPool(20);

  private final ServerSocketChannel serverSocket;

  public Acceptor(ServerSocketChannel serverSocket) {
    this.serverSocket = serverSocket;
  }

  @Override
  public void run() {
    try {
      SocketChannel channel = serverSocket.accept();  // 获取客户端连接
      if (null != channel) {
        executor.execute(new Handler(channel));  // 将客户端连接交由线程池处理
      }
    } catch (IOException e) {
      e.printStackTrace();
    }
  }
}

这里可以看到,在Acceptor获取到客户端连接之后,其就将其交由线程池进行网络读写了,而这里的主线程只是不断监听客户端连接事件。下面我们看看Handler的具体逻辑:

public class Handler implements Runnable {
  private volatile static Selector selector;
  private final SocketChannel channel;
  private SelectionKey key;
  private volatile ByteBuffer input = ByteBuffer.allocate(1024);
  private volatile ByteBuffer output = ByteBuffer.allocate(1024);

  public Handler(SocketChannel channel) throws IOException {
    this.channel = channel;
    channel.configureBlocking(false);  // 设置客户端连接为非阻塞模式
    selector = Selector.open();  // 为客户端创建一个新的多路复用器
    key = channel.register(selector, SelectionKey.OP_READ);  // 注册客户端Channel的读事件
  }

  @Override
  public void run() {
    try {
      while (selector.isOpen() && channel.isOpen()) {
        Set<SelectionKey> keys = select();  // 等待客户端事件发生
        Iterator<SelectionKey> iterator = keys.iterator();
        while (iterator.hasNext()) {
          SelectionKey key = iterator.next();
          iterator.remove();

          // 如果当前是读事件,则读取数据
          if (key.isReadable()) {
            read(key);
          } else if (key.isWritable()) {
           // 如果当前是写事件,则写入数据
            write(key);
          }
        }
      }
    } catch (Exception e) {
      e.printStackTrace();
    }
  }

  // 这里处理的主要目的是处理Jdk的一个bug,该bug会导致Selector被意外触发,但是实际上没有任何事件到达,
  // 此时的处理方式是新建一个Selector,然后重新将当前Channel注册到该Selector上
  private Set<SelectionKey> select() throws IOException {
    selector.select();
    Set<SelectionKey> keys = selector.selectedKeys();
    if (keys.isEmpty()) {
      int interestOps = key.interestOps();
      selector = Selector.open();
      key = channel.register(selector, interestOps);
      return select();
    }

    return keys;
  }

  // 读取客户端发送的数据
  private void read(SelectionKey key) throws IOException {
    channel.read(input);
    if (input.position() == 0) {
      return;
    }

    input.flip();
    process();  // 对读取的数据进行业务处理
    input.clear();
    key.interestOps(SelectionKey.OP_WRITE);  // 读取完成后监听写入事件
  }

  private void write(SelectionKey key) throws IOException {
    output.flip();
    if (channel.isOpen()) {
      channel.write(output);  // 当有写入事件时,将业务处理的结果写入到客户端Channel中
      key.channel();
      channel.close();
      output.clear();
    }
  }

  // 进行业务处理,并且获取处理结果。本质上,基于Reactor模型,如果这里成为处理瓶颈,
  // 则直接将其处理过程放入线程池即可,并且使用一个Future获取处理结果,最后写入客户端Channel
  private void process() {
    byte[] bytes = new byte[input.remaining()];
    input.get(bytes);
    String message = new String(bytes, CharsetUtil.UTF_8);
    System.out.println("receive message from client: /n" + message);

    output.put("hello client".getBytes());
  }
}

在Handler中,主要进行的就是为每一个客户端Channel创建一个Selector,并且监听该Channel的网络读写事件。当有事件到达时,进行数据的读写,而业务操作这交由具体的业务线程池处理。

6. 小结

本文首先讲解了Java IO的几种网络模型,着重比较了每种不同的模型的优缺点,并且基于Reactor模型,使用一个实例对其实现过程进行了演示。

原文

https://my.oschina.net/zhangxufeng/blog/3020581
