CVE-2020-5902: F5 BIG-IP 远程代码执行漏洞分析

0x00 漏洞简述

2020年07月08日， 360CERT监测发现 F5 官方更新了  F5 BIG-IP 远程代码执行 的风险通告，该漏洞编号为  CVE-2020-5902 ，漏洞等级： 严重 。

未授权的远程攻击者通过向漏洞页面发送特制的请求包，可以造成任意 Java 代码执行。进而控制 F5 BIG-IP 的全部功能，包括但不限于: 执行任意系统命令、开启/禁用服务、创建/删除服务器端文件等，使用官方的httpd配置缓解修复方案仍可造成反序列化代码执行漏洞。该漏洞影响控制面板受影响，不影响数据面板。

对此，360CERT建议广大用户及时将 BIG-IP 按照修复建议升级到指定版本。与此同时，请做好资产自查以及预防工作，以免遭受黑客攻击。

0x01 漏洞详情

首先，这里 F5 选择了 Apache 和 tomcat 服务器使用 ajp_proxy 模块进行通信， apache 处理完请求之后，通过 ajp 协议转发给 Tomcat ，默认是 8009 端口，来看一下关于漏洞的配置文件，

proxy_ajp.conf

ProxyPassMatch ^/tmui/(.*/.jsp.*)$ ajp://localhost:8009/tmui/$1 retry=5
...
ProxyPassMatch ^/hsqldb(.*)$ ajp://localhost:8009/tmui/hsqldb$1 retry=5

2. apache 的 httpd.conf

#
# HSQLDB
#
<Location /hsqldb>
<RequireAll>
    AuthType Basic
    AuthName "BIG/-IP"
    AuthPAM_Enabled on
    AuthPAM_IdleTimeout 1200
require valid-user

Require all granted

</RequireAll>
</Location>

<Location /tmui>
    # Enable content compression by type, disable for browsers with known issues
    <IfModule mod_deflate.c>
     AddOutputFilterByType DEFLATE text/html text/plain application/x-javascript text/css
     BrowserMatch ^Mozilla/4 gzip-only-text/html
     BrowserMatch ^Mozilla/4/.0[678] no-gzip
     BrowserMatch /bMSIE !no-gzip !gzip-only-text/html
</IfModule>

<RequireAll>
    AuthType Basic
    AuthName "Restricted area"
    AuthPAM_Enabled on
    AuthPAM_ExpiredPasswordsSupport on
    AuthPam_ValidateIP On
    AuthPAM_IdleTimeout 1200
    AuthPAM_DashboardTimeout Off
require valid-user

Require all granted

</RequireAll>
</Location>

Apache 处理 url

Apache httpd 将 URL 中的 ; 解释为用于路径解析的普通字符，而 Tomcat 将其解释为查询分隔符，也就如下面所说，相当于 ? 。

Tomcat 解析 url

我们看一下 Tomcat 是如何解析 url 的，我们的测试 url 为 index.jsp/..;xxx/urltest/aaaa ， web.xml 为：

在 CoyoteAdapter.service 下断点，因为 Tomcat 里在 CoyoteAdapter 去处理封装请求。

Adapter连接了Tomcat连接器Connector和容器Container.它的实现类是CoyoteAdapter主要负责的是对请求进行封装,构造Request和Response对象.并将请求转发给Container也就是Servlet容器.

此时，会调用 postParseRequest 方法对req进行处理，继续跟到 parsePathParameters 方法，截取了关键部分的代码，主要目的是把 ; 和 / 之间的部分，包括 ; 给去除。

接着检测 ; 和 / 中间的部分是否存在 = ，如果存在，比如为 age=1 ,就会取出 age 和 1 ,调用 addPathParameter ，加到请求的 param 里，所以在这里 ; 就相当于 ? 的作用了。

接着调用 normalize 处理 url ,这里的 url 是 parsePathParameters 方法处理过后的。

这里面最终会把 /../ 给删除，并且路径会到上层，处理后是这样的。

于是，url的处理经历了两步

1. parsePathParameters :

   index.jsp/..;xxx/urltest/aaaa -> index.jsp/../urltest/aaaa


2. normalize

   index.jsp/../urltest/aaaa -> /urltest/aaaa


F5 PAM 认证模块

F5 实现了自己的 pam 进行认证，模块路径为 /usr/lib/httpd/modules/ ，其中，涉及到 login.jsp 授权的是 mod_f5_auth_cookie.so 文件。

反汇编之后，大概是这样的。我们能够请求 /tmui/login.jsp 而不需要进行身份验证。

如果直接访问其他 jsp 文件， 在 没有通过身份验证的情况下，是会被重定向到 /tmui/login.jsp 的

总结

1. 在 apache 的处理中， ; 是被当作普通字符的，不会解析。

/tmui/login.jsp/..;/tmui/locallb/workspace/fileRead.jsp?fileName=/etc/passwd

2. 此时，由于请求的是 /tmui/login.jsp ，根据 pam 认证模块里， /tmui/login.jsp 不需要认证，接着，该请求会被转发到  tomcat 上，最终 tomcat 请求：

/tmui/tmui/locallb/workspace/fileRead.jsp?fileName=/etc/passwd

在web.xml 是有该配置的

<servlet-mapping>
        <servlet-name>org.apache.jsp.tmui.locallb.workspace.fileRead_jsp</servlet-name>
        <url-pattern>/tmui/locallb/workspace/fileRead.jsp</url-pattern>
</servlet-mapping>

3. 请求 /hsqldb; ， apache 本身会对 /hsqldb 进行认证，根据 httpd.conf 的配置，是匹配不到 /hsqldb; 的

<Location /hsqldb>
<RequireAll>
    AuthType Basic
    AuthName "BIG/-IP"
    AuthPAM_Enabled on
    AuthPAM_IdleTimeout 1200
require valid-user

Require all granted

</RequireAll>
</Location>

但正是因为 tomcat 对于 ; 处理上的差异，导致了身份的绕过， %0a 也是一个道理。

任意文件读取

由于 fileRead.jsp 本身没有身份验证，通过权限绕过之后，就能够直接访问 fileRead.jsp ，于是，直接从 url 里获取 fileName 参数，带入 WorkspaceUtils.readFile

最终造成一个文件读取

命令执行

由于 tmshCmd.jsp 本身没有身份验证，通过权限绕过之后，就能够直接访问 tmshCmd.jsp ，于是，直接从 url 里获取 command 参数，带入 WorkspaceUtils.runTmshCommand

hsqldb反序列化

2020年07月08日， 360CERT监测发现 F5 官方更新了  F5 BIG-IP 远程代码执行 的风险通告,更新了 httpd 的补丁，从

include '
<LocationMatch ".*/./.;.*">
Redirect 404 /
</LocationMatch>
'

改为

include '
<LocationMatch ";">
Redirect 404 /
</LocationMatch>
'

然而这样依然可以被绕过，使用 %0a ，也是因为tomcat的处理和apache的差异所导致的。

通过 ; 或者 %0a 直接访问 hsqldb 来绕过身份验证，从而通过 org.hsqldb.util.ScriptTool.main 反序列化了以 ASCII 十六进制字符串造成反序列化漏洞，不过该反序列化攻击需要 hsqldb 没有设置密码。我们直接访问 hsqldb ，会被重定向

curl -k "https://10.70.249.116:443/hsqldb"
<!DOCTYPE HTML PUBLIC "-//IETF//DTD HTML 2.0//EN">
<html><head>
<title>302 Found</title>
</head><body>
<h1>Found</h1>
<p>The document has moved <a href="/tmui/login.jsp">here</a>.</p>
</body></html>

而利用 ; 或者 %0a ，可以造成权限绕过，具体在上面已经说过了。

curl -k "https://10.70.249.116:443/hsqldb;"
<html><head><title>HSQL Database Engine Servlet</title>
</head><body><h1>HSQL Database Engine Servlet</h1>
The servlet is running.<p>
The database is also running.<p>
Database name: mem:.<p>
Queries processed: 0<p>
</body></html>

• 反序列化的调用栈

deserialize:-1, InOutUtil (org.hsqldb.lib)
getObject:-1, JavaObject (org.hsqldb.types)
getArguments:-1, Function (org.hsqldb)
getValue:-1, Function (org.hsqldb)
getValue:-1, Expression (org.hsqldb)
executeCallStatement:-1, CompiledStatementExecutor (org.hsqldb)
executeImpl:-1, CompiledStatementExecutor (org.hsqldb)
execute:-1, CompiledStatementExecutor (org.hsqldb)
sqlExecuteCompiledNoPreChecks:-1, Session (org.hsqldb)
executePart:-1, DatabaseCommandInterpreter (org.hsqldb)
execute:-1, DatabaseCommandInterpreter (org.hsqldb)
sqlExecuteDirectNoPreChecks:-1, Session (org.hsqldb)
execute:-1, Session (org.hsqldb)
fetchResult:-1, jdbcStatement (org.hsqldb.jdbc)
execute:-1, jdbcStatement (org.hsqldb.jdbc)
execute:98, ScriptTool (org.hsqldb.util)

• 实例化 Function 对象

首先，根据我们的sql语句，解析器会识别我们调用的是一个方法，于是会实例化一个 org.hsqldb.Function ，这部分逻辑在 readColumnExpression 里，

在 Function 方法中,会判断我们调用的方法是否是静态方法，只能调用静态方法，将要调用的方法进行封装到 Function 对象中。

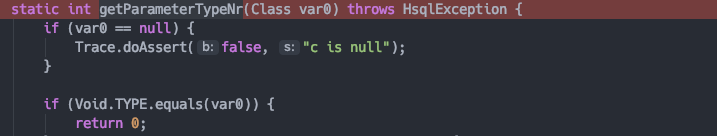

接着对方法的返回值进行判断，这里是 org.hsqldb.util.ScriptTool.main ，返回值是 void 。  于是调用 Types.getParameterTypeNr ，是 void ，暂时将 iReturnType 值设置为 0 。  接着往下走，对参数类型进行判断，不为 java.sql.Connection ，调用 Types.getParameterTypeNr 方法。  由于main方法的参数类型是 String ，同时 String 类型继承 Serializable 接口。  于是最终将 iReturnType 赋值为 1111 。

• 反序列化16进制数据

之后在 readColumnExpression 调用 Parser.read 方法，取出 ' 单引号包裹的值，也就是我们要反序列化的 hex 值。

然后，取出 hex 的值，调用 convertObject ，这里对根据 iReturnType 是 1111 ，于是调用 StringConverter.hexToByte ，将 hex 还原为 byte 数组并传入 JavaObject 的构造方法中。  将 byte 数组赋值给 data 。  由于返回值是 JavaObject ，于是最后调用 JavaObject.getObject 方法。  调用 InOutUtil.deserialize 处理 data 值。  最终造成反序列化。

0x02 时间线

2020-07-01F5官方发布通告

2020-07-03360CERT发布通告

2020-07-06360CERT更新通告

2020-07-10F5官方更新漏洞的缓解措施

2020-07-11360CERT二次更新通告

2020-07-14360CERT发布分析

0x03 参考链接

1. 【补丁二次更新】CVE-2020-5902: F5 BIG-IP 远程代码执行漏洞通告更新 [https://cert.360.cn/warning/detail?id=636804bf8fec3049e0a49383db8eb80d]

2. 【补丁绕过】CVE-2020-5902: F5 BIG-IP 远程代码执行漏洞通告更新

   [https://cert.360.cn/warning/detail?id=a9bd3b42b2a9cfe1eef921d5bdfb0243]

3. 【利用公开】CVE-2020-5902: F5 BIG-IP 远程代码执行漏洞通告

   [https://cert.360.cn/warning/detail?id=a1768348bde7807647cbc7232edce7df/]

4. K52145254: TMUI RCE vulnerability CVE-2020-5902

   [https://support.f5.com/csp/article/K52145254]

5. Understanding the root cause of F5 Networks K52145254: TMUI RCE vulnerability CVE-2020-5902

   [https://research.nccgroup    .com/2020/07/12/understanding-the-root-cause-of-f5-networks-k52145254-tmui-rce-vulnerability-cve-2020-5902/]

6. Proof of Concept for CVE-2020-5902

   [https://github.com/Critical-Start/Team-Ares/tree/master/CVE-2020-5902]

7. CVE-2020-5902 BIG-IP RCE

   [https://github.com/jas502n/CVE-2020-5902 ]
