Netty–Reactor模型的应用

Reactor模型是一种反应式编程方式,一般使用分发器根据所产生的事件不同选择不同的handler来处理,也就是所谓的事件驱动机制。本文会详细分析该模式的使用场景以及在Netty中的使用形式也就是Netty的线程模型,另外本文着重于原理,需要对Netty相关组件有一定了解。

什么是Reactor模式?

Reactor使用一个多路分发器管理所有的事件,当事件被触发时,多路分发器会发出通知,Reactor线程则自动的执行对应的逻辑,这种模式就是Reactor模式。传统的BIO模式,一个连接请求对应一条线程处理,虽然使用池化技术复用线程,但是应对大量请求仍然需要大量的线程来做支持,在Reactor模式下大量的请求会被多路分发器所管理,当请求可以被处理时才会转到对应的线程去处理,对于大大提高了系统的负载能力。

Reactor模式有着众多不同的形式,理解不同的形式要理解后端是如何处理请求的:当后端接收到一个请求,简化下会做以下四个操作,所谓的不同形式是这些操作具体在哪个线程中处理,下面详细分析:

  1. 建立连接
  2. 读取数据
  3. 业务操作
  4. 写回数据

单线程Reactor模式

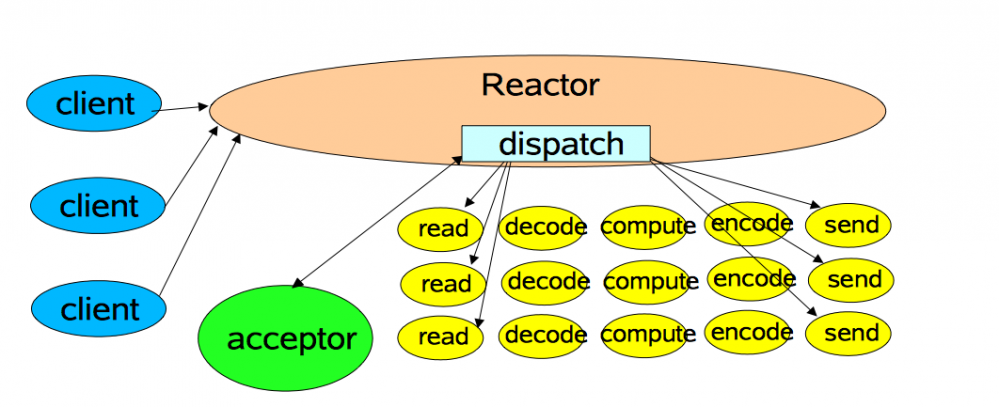

Netty--Reactor模型的应用

单线程Reactor模式意思是以上 1,2,3,4 操作都在一个Reactor线程中执行,虽然Reactor的读取写回不会造成阻塞,但是业务操作就很可能造成阻塞,并且单线程对CPU的利用顶多到100%,因此处理能力是有限的,对于小量连接情况下问题不大,对于大量链接情况下,单个NIO线程因处理能力优先会导致连接大量超时,由于超时重试机制,导致系统负载越来越重。

因此演变出多线程Reactor模式。

多线程Reactor模式

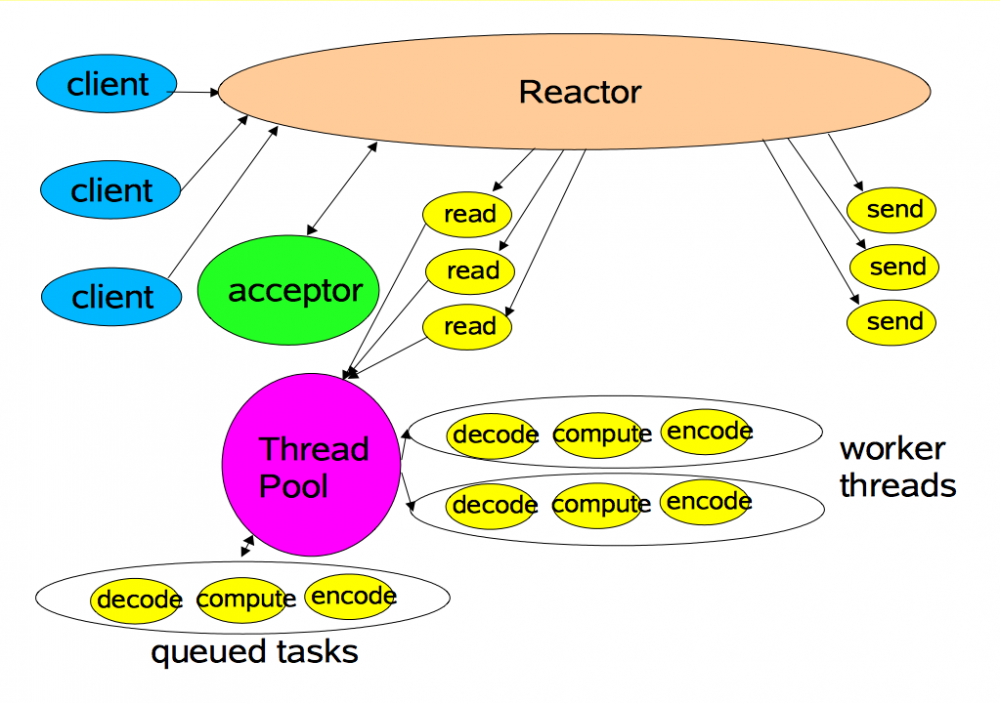

Netty--Reactor模型的应用 从图可以看出多线程Reactor模式在单线程模式下把 3 业务操作(decode,compute,encode)等放到单独的线程池中处理,保证Reactor线程不会阻塞,而Reactor线程仍然要处理 1,2,4 三个操作,因此处理能力受限于Reactor线程的处理,Reactor虽然是事件机制的异步处理,但是其承担连接负载量上来时仍然承受很大压力,因此主从Reactor模式被提了出来。

主从Reactor模式

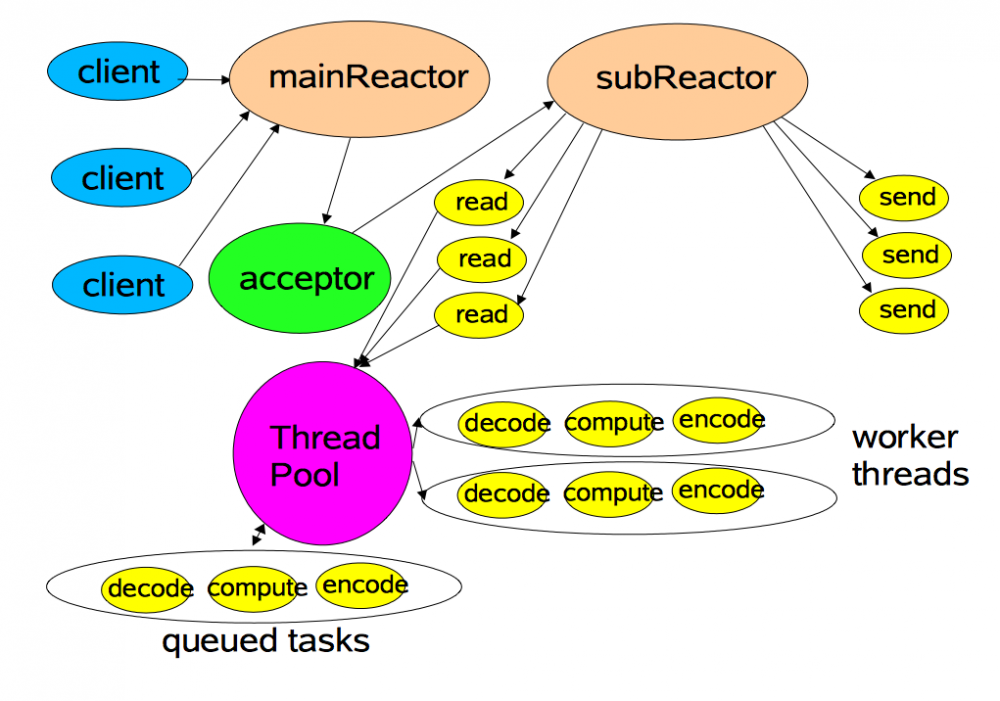

Netty--Reactor模型的应用 相比多线程Reactor模式,主从Reactor模式下把步骤 2 读取,4 写回 两个操作放在 从Reactor线程池 中执行,那么 主Reactor线程 ,也就是Acceptor只负责建立连接,建立之后将其注册到 从Reactor线程 中,因此大大提高了负载能力。这种模式的核心是 使用多个Reactor线程来分担连接 ,同时为了避免并发问题还要保证一个Reactor线程可以处理多个连接,一个连接只能注册一个Reactor线程上。在Netty中一般推荐使用这种模式,主Reactor线程为Netty中的Boss线程,从Reactor线程为Worker线程,另外使用业务线程池处理对应的业务逻辑,这三者构成了Netty的线程模型。

Netty线程模型中的角色

从上面对于Reactor模式的分析,近而理解Netty线程模型的设计,在Netty中为了实现Reactor模式抽象出几个角色:

  • Channel:表示客户端与服务端建立起的连接通道
  • EventLoop:不断的循环多路复用器中事件的一个Reactor线程,对于NIO多路复用器则为 java.nio.channels.Selector
  • ChannelPipeline:业务逻辑执行链封装,比如对消息的decode,compute,encode等
    这三个实现也是Netty线程模型的核心,接下来逐一分析。

Channel

Channel本质是对操作系统产生的Socket的映射,并且提供绑定到Selector多路分发器上的能力。

在这里可以顺便复习下基础知识,当一个请求传递过来时,到达的是数据链路层,然后IP层,再接着是传输层,在传输层这里被转换为对应的TCP/UDP协议,操作系统为了给应用提供统一的不同协议的封装操作,所以产生了Socket,换句话说Socket接口是TCP/IP网络的API接口函数。

Socket属于内核对象,因此应用层要使用时必须通过操作系统提供的接口访问,具体流程当建立socket连接时,操作系统会产生一个文件操作符给应用,应用拿到文件操作符之后相当于拿到了对应的socket,然后每次调用相应的函数,比如read,close等都需要把对应的文件描述符传递给操作系统,操作系统再定位到具体的socket完成调用。

Channel 实际上就是应用层对文件描述符的一个封装,然后利用其它机制做了更高一层的封装比如异步,多路复用等等。

EventLoop

EventLoop 字面意思是事件循环,对应图中的Reactor线程,以 NioEventLoop 为例,实现原理是 使用一个单线程,一个任务队列,一个多路复用器Selector,该线程不断地执行任务,并且监控多路复用器所产生的事件 ,由于 EventLoop 是单线程,因此在使用时往往要注意耗时操作,阻塞操作都不要放到 EventLoop 中,其适合处理耗时短并且简单的任务。

在Netty中推荐使用 主从Reactor模式 ,因此最佳实践是Boss配置1个Reactor线程,因为服务端Socket监听端口只能被一个Socket所占有,并且连接的建立是十分迅速的,因此Boss这里不会有性能问题。Worker根据自己的业务配置多个Reactor线程,当Boss建立起连接之后,也就是得到了对应的 SocketChannel ,会把该Channel交给Worker线程处理,这里的原因是读取与写入往往是耗时操作,虽然Selector多路复用器是线程安全的设计,但是如果一个Selector管理大量的Channel,会造成自身任务繁重,一些处理不过来的Channel会超时断开或者重试,因此众多Worker的目的就是为了平衡Selector的压力。

由于 EventLoop 不能被阻塞,但是业务操作具有太多的不可控性,因此往往还会引入 ThreadPool 业务线程池来分担Worker的压力, ThreadPool 主要是处理用户的业务,此时Worker只负责处理读取,解码,编码,写回等简单高效的任务,进一步提高系统的负载能力,这也是主从Reactor模式的设计目的。

清单1:netty中主从Reactor模式(不包含业务线程池)

ServerBootstrap bootstrap = new ServerBootstrap();

  // 初始化处理线程
  EventLoopGroup boss = new NioEventLoopGroup(1);
  EventLoopGroup worker = new NioEventLoopGroup(16);
  // 设置服务
  bootstrap.group(boss, worker);
  // ...

ChannelPipeline

ChannelPipeline 是聚合了 ChannelHandler 的管道,本质上是一个职责链路,在Worker线程中会对每一个Channel执行其所对应的pipeline链,完成整个生命周期。

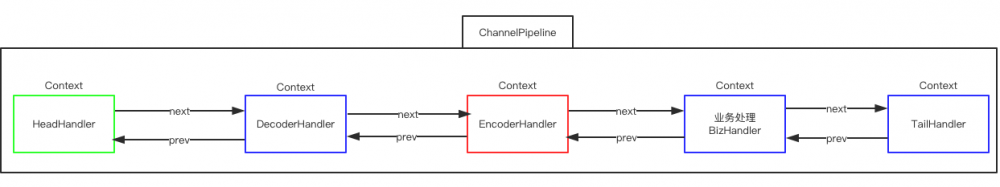

我画了一个不太好看的图描述整个结构,其中蓝色表示 ChannelInboundHandler ,红色表示 ChannelOutboundHandler ,绿色则承担两个角色,而每个Handler又会使用 ChannelHandlerContext 封装起来,在 ChannelPipeline 中组装成双向链表。

Netty--Reactor模型的应用

一个请求被Accept之后要从Head开始流转所有的 ChannelInboundHandler ,然后再从Tail开始流转所有的 ChannelOutboundHandler

如何引入业务线程池?

上述Netty关于主从Reactor模式的实现并没有包含业务线程池,在开发中由于业务的复杂性,往往要针对项目的业务维护一套业务线程池,好处是做业务隔离,不会由于单条业务出错而阻塞对应的Reactor线程,那么这个业务线程池该怎么做?

业务处理一般使用的是 ChannelInboundHandler 封装的一个处理逻辑,也就是上述Pipeline链中的 BizHandler ,以Dubbo的做法为例,Dubbo使用了一个 com.alibaba.dubbo.remoting.transport.dispatcher.all.AllChannelHandler ,该类会把对应的Worker产生的事件放入到业务线程池中处理,这样就完成了 Reactor 线程到 ThreadPool 业务线程池的转换。

清单2:Reactor线程到业务线程

public void disconnected(Channel channel) throws RemotingException {
      ExecutorService cexecutor = getExecutorService();
      try {
          cexecutor.execute(new ChannelEventRunnable(channel, handler, ChannelState.DISCONNECTED));
      } catch (Throwable t) {
          throw new ExecutionException("disconnect event", channel, getClass() + " error when process disconnected event .", t);
      }
  }

  public void received(Channel channel, Object message) throws RemotingException {
      ExecutorService cexecutor = getExecutorService();
      try {
          cexecutor.execute(new ChannelEventRunnable(channel, handler, ChannelState.RECEIVED, message));
      } catch (Throwable t) {
        .....
      }
  }

业务处理完成之后写回数据是在 com.alibaba.dubbo.remoting.transport.netty.NettyChannel 中进行,该写回实际上是委托Netty的 NioAcceptedSocketChannel ,然后封装一个任务放入到Worker中执行,此时就完成了从 ThreadPool 业务线程回到 Reactor 线程的切换。

清单3:业务线程到Reactor线程

public void send(Object message, boolean sent) throws RemotingException {
        super.send(message, sent);

        boolean success = true;
        int timeout = 0;
        try {
            // 这里委托给Netty的NioAcceptedSocketChannel执行写回
            ChannelFuture future = channel.write(message);
            if (sent) {
                timeout = getUrl().getPositiveParameter(Constants.TIMEOUT_KEY, Constants.DEFAULT_TIMEOUT);
                success = future.await(timeout);
            }
            Throwable cause = future.getCause();
            if (cause != null) {
                throw cause;
            }
        } catch (Throwable e) {
            throw new RemotingException(this, "Failed to send message " + message + " to " + getRemoteAddress() + ", cause: " + e.getMessage(), e);
        }
        .....
    }

原文

https://mrdear.cn/2018/08/07/framework/netty/netty–reactor_model/
