Java性能 — NIO

网络通信中,最底层的是操作系统 内核 中的网络IO模型,分别为 阻塞式IO非阻塞式IOIO复用信号驱动式IO异步IO

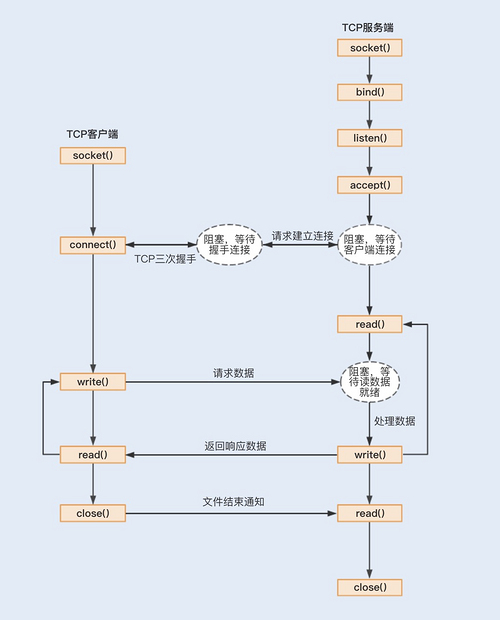

TCP工作流程

Java性能 -- NIO

  1. 首先,应用程序通过 系统调用socket ,创建一个套接字,它是系统分配给应用程序的一个 文件描述符
  2. 其次,应用程序通过 系统调用bind ,绑定 地址 和的 端口 ,给套接字 命名 一个名称
  3. 然后, 系统调用listen ,创建一个 队列 用于 存放客户端进来的连接
  4. 最后,应用程序通过 系统调用accept监听客户端的连接请求
  5. 当有一个客户端连接到服务端后,服务端会通过 系统调用fork ,创建一个子进程
    • 通过 系统调用read 监听客户端发来的消息,通过 系统调用write 向客户端返回消息

阻塞式IO

每一个连接 创建 时,都需要一个 用户线程 来处理,并且在IO操作没有 就绪 或者 结束 时,线程会被挂起,进入 阻塞等待 状态

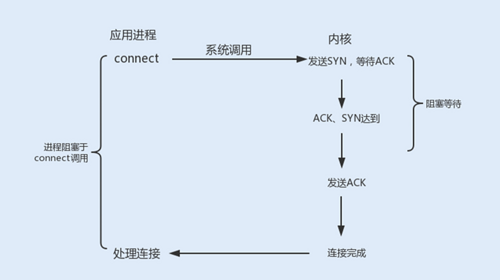

connect阻塞

  1. 客户端通过 系统调用connect 发起TCP连接请求,TCP连接的建立需要完成 三次握手
  2. 客户端需要 阻塞等待 服务端返回的ACK和SYN,服务端需要 阻塞等待 客户端的ACK

Java性能 -- NIO

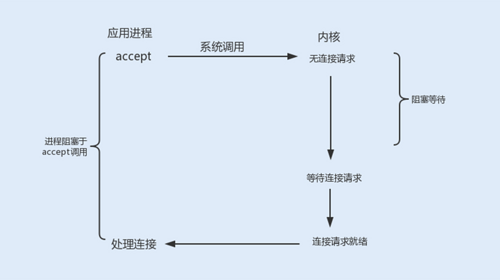

accept阻塞

服务端通过 系统调用accept 接收客户端请求,如果没有新的客户端连接到达,服务端进程将被挂起,进入 阻塞 状态

Java性能 -- NIO

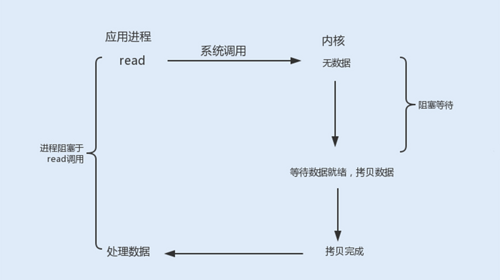

read、write阻塞

Socket连接创建成功后,服务端调用fork创建子进程,调用read等待客户端写入数据,如果没有,子进程被挂起,进入 阻塞 状态

Java性能 -- NIO

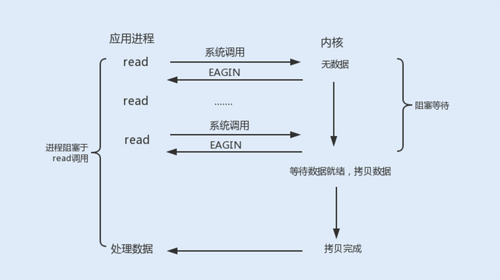

非阻塞式IO

  1. 使用 fcntl 把上面的操作都设置为 非阻塞 ,如果没有数据返回,直接返回 EWOULDBLOCKEAGAIN 错误,进程不会被阻塞
  2. 最传统的非阻塞IO模型:设置一个 用户线程 对上面的操作进行 轮询检查

Java性能 -- NIO

IO复用

  1. 传统的非阻塞IO模型使用 用户线程轮询检查 一个IO操作的状态, 无法应对大量请求的情况
  2. Linux提供了 IO复用函数selectpollepoll
    • 进程将一个或多个读操作通过 系统调用函数 ,阻塞在函数操作上, 系统内核去侦测多个读操作是否处于就绪状态

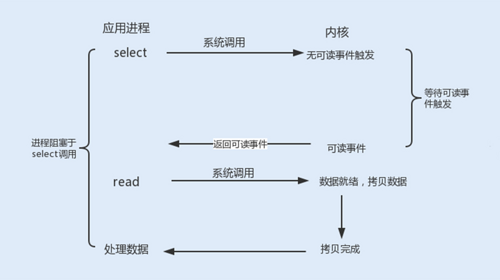

select

  1. 在超时时间内,监听 用户感兴趣的文件描述符 上的 可读可写异常 事件的发生
  2. Linux内核将所有 外部设备 看做 文件 ,对文件的读写操作会调用内核提供的系统命令,返回一个 文件描述符 (fd)
  3. select函数监听的文件描述符分为三类: readsetwritesetexceptset (异常事件)
  4. 调用select函数后会 阻塞 ,直到 有文件描述符就绪超时 ,函数返回
  5. 当select函数返回后,可以通过 FD_ISSET 函数遍历fdset(readset/writeset/exceptset),来找到 就绪 的文件描述符
int select(int maxfdp1,fd_set *readset,fd_set *writeset,fd_set *exceptset,const struct timeval *timeout)

int FD_ISSET(int fd, fd_set *fdset);    // 检查集合中指定的文件描述符是否可以读写

Java性能 -- NIO

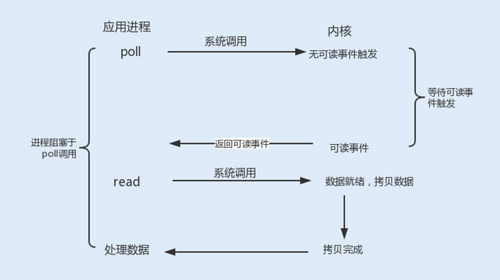

poll

  1. 每次调用select函数之前,系统需要把fd从 用户态 拷贝到 内核态 (交由内核侦测),带来一定的 性能开销
  2. 单个进程监视的fd数量默认为 1024 (可以 修改宏定义 或者 重新编译内核
  3. 另外 fd_set 是基于 数组 实现的,在 新增删除 fd时,时间复杂度为 O(n) (因此fd_set不宜过大)
  4. poll的机制与select类似, 本质上差别不大 (轮询),只是 poll没有最大文件描述符数量的限制
  5. poll和select存在相同的缺点
    • 包含大量文件描述符的 数组整体复制用户态内核态 的地址空间无论这些文件描述符是否就绪
    • 系统开销会随着文件描述符的增加而 线性增大

Java性能 -- NIO

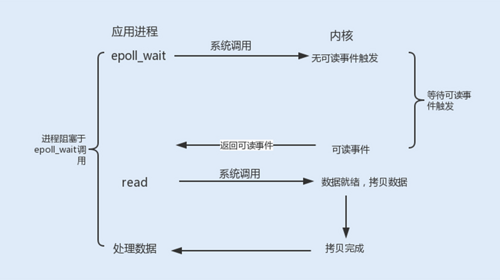

epoll

  1. select/poll是 顺序扫描 fd是否就绪,而且支持的 fd数量不宜过大
  2. Linux 2.6提供了epoll调用,epoll使用 事件驱动 的方式代替轮询扫描fd
  3. epoll事先通过 epoll_ctl注册 一个 文件描述符 ,将文件描述符存放在 内核 的一个 事件表
    • 该事件表是基于 红黑树 实现的,在大量IO请求的场景下,其 插入和删除的性能 比select/poll的 数组 fd_set要好
    • 因此epoll的 性能更好 ,而且 没有fd数量的限制
  4. epoll_ctl函数的参数解析
    • epfd:由 epoll_create 函数生成的一个 epoll专用文件描述符
    • op:操作事件类型
    • fd:关联的文件描述符
    • event:监听的事件类型
  5. 一旦某个文件描述符就绪,操作系统 内核 会采用类似 Callback 的回调机制,迅速激活该文件描述符
    • 当进程调用 epoll_wait 时便得到通知,之后进程将完成相关的IO操作
int epoll_ctl(int epfd, int op, int fd, struct epoll_event event)

int epoll_wait(int epfd, struct epoll_event events,int maxevents,int timeout)

Java性能 -- NIO

信号驱动式IO

  1. 信号驱动式IO类似于 观察者模式内核是观察者信号回调是通知
  2. 用户进程发起一个IO请求操作,通过 系统调用sigaction ,给对应的Socket 注册 一个 信号回调
    • 此时 不阻塞用户进程 ,用户进行继续工作
  3. 内核数据就绪 时,操作系统 内核该进程 生成一个 SIGIO信号 ,通过信号回调通知进程进行相关IO操作
  4. 相比于前三种IO模型,在 等待数据就绪时进程不被阻塞 ,主循环可以继续工作, 性能更佳
  5. 但对于 TCP 来说,信号驱动式IO 几乎没有被使用
    • 因为SIGIO信号是一种 UNIX信号没有附加信息
    • 如果一个信号源有多种产生信号的原因,信号接收者无法确定实际发生了什么
    • 而TCP Socket生产的信号事件有 七种 之多,进程收到SIGIO信号后也根本没法处理
  6. 而对于 UDP 来说,信号驱动式IO 已经有所应用 ,例如NTP服务器
    • 因为UDP 只有一个数据请求事件
    • 正常 情况下,UDP进程只要捕获到SIGIO信号,就调用 recvfrom 读取到达的数据报
    • 异常 情况下,就返回一个异常错误

Java性能 -- NIO

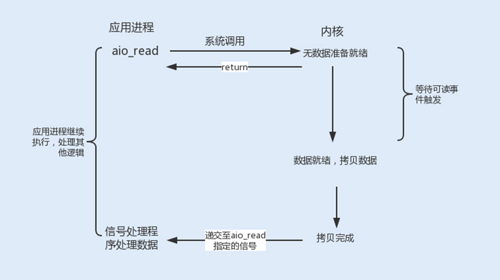

异步IO

  1. 虽然信号驱动式IO在等待数据就绪时,不会阻塞进程,但在 被通知后进行的IO操作还是阻塞的
    • 进程会 等待数据从内核空间复制到用户空间
  2. 异步IO实现了 真正的非阻塞IO
    • 用户进程发起一个IO请求操作,系统会告知内核启动某个操作,并让内核在 整个操作 完成后通知用户进程
    • 整个操作包括: 等待数据就绪 数据从内核空间复制到用户空间
  3. Linux不支持异步IO ,Windows支持异步IO,因此生产环境中很少用到异步IO模型

Java性能 -- NIO

Java NIO

Selector

Java NIO使用了 IO复用器Selector 实现 非阻塞IO ,Selector使用的是 IO复用模型Selector是select/poll/epoll的外包类

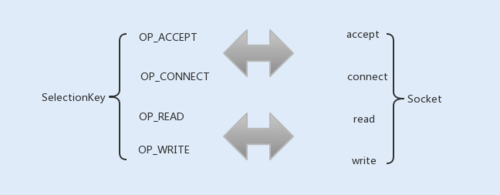

SelectionKey

Socket通信中的connect、accept、read/write是 阻塞 操作,分别对应SelectionKey的四个 监听事件

Java性能 -- NIO

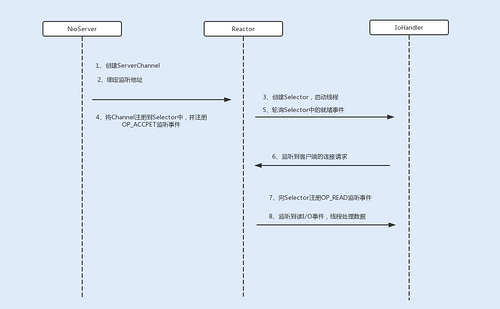

服务端编程

  1. 首先,创建 ServerSocketChannel ,用于 监听客户端连接
  2. 然后,创建 Selector ,将ServerSocketChannel 注册 到Selector,应用程序会通过Selector来轮询注册在其上的Channel
    • 当发现有一个或多个Channel处于就绪状态,返回就绪的监听事件,最后进行相关的IO操作
  3. 在创建Selector时,应用程序会根据 操作系统版本 选择使用哪种IO复用函数
    • JDK 1.5 + Linux 2.6 -> epoll
    • 由于 信号驱动式IO对TCP通信不支持 ,以及 Linux不支持异步IO ,因此大部分框架还是基于 IO复用模型 实现网络通信

Java性能 -- NIO

// 功能:向每个接入的客户端发送Hello字符串

// 创建ServerSocketChannel,配置为非阻塞模式
ServerSocketChannel serverSocketChannel = ServerSocketChannel.open();
serverSocketChannel.configureBlocking(false);
// 绑定监听
serverSocketChannel.socket().bind(new InetSocketAddress(8080));
// 创建单独的IO线程,用于轮询多路复用器Selector
Selector selector = Selector.open();
// 创建Selector,将之前创建的serverSocketChannel注册到Selector上,监听OP_ACCEPT
serverSocketChannel.register(selector, SelectionKey.OP_ACCEPT);
// 轮询就绪的Channel
while (true) {
    try {
        selector.select();
        Set<SelectionKey> keys = selector.selectedKeys();
        for (Iterator<SelectionKey> it = keys.iterator(); it.hasNext(); ) {
            SelectionKey key = it.next();
            it.remove();
            try {
                if (key.isAcceptable()) {
                    // 新的客户端接入
                    ServerSocketChannel server = (ServerSocketChannel) key.channel();
                    SocketChannel client = server.accept();
                    client.configureBlocking(false);
                    // 将客户端的Channel注册到Selector上,监听OP_WRITE
                    client.register(selector, SelectionKey.OP_WRITE);
                } else if (key.isWritable()) {
                    SocketChannel client = (SocketChannel) key.channel();
                    ByteBuffer buffer = ByteBuffer.wrap("Hello".getBytes());
                    client.write(buffer);
                    key.cancel();
                }
            } catch (IOException e) {
                key.cancel();
                try {
                    key.channel().close();
                } catch (IOException ignored) {
                }
            }
        }
    } catch (IOException e) {
        break;
    }
}

零拷贝

  1. IO复用模型 中,执行 读写IO 操作依然是 阻塞 的,并且存在多次 内存拷贝上下文切换 ,增加 性能开销
  2. 零拷贝是一种 避免多次内存复制 的技术,用来 优化读写IO操作
  3. 在网络编程中,通常由read、write来完成一次IO读写操作,每次IO读写操作都需要完成 4次内存拷贝
    • 路径: IO设备 -> 内核空间 -> 用户空间 -> 内核空间 -> 其他IO设备

Linux mmap

  1. Linux内核中的 mmap 函数可以代替read、write的IO读写操作,实现 用户空间和内核空间共享一个缓存数据
  2. mmap将用户空间的一块地址和内核空间的一块地址 同时映射到相同的一块物理内存地址
    • 不管是用户空间还是内核空间都是 虚拟地址 ,最终都要映射到 物理内存地址
  3. 这种方式 避免了内核空间与用户空间的数据交换
  4. IO复用的 epoll 函数也是利用了 mmap 函数 减少了内存拷贝

Java NIO

  1. Java NIO可以使用 Direct Buffer 来实现内存的零拷贝
  2. Java直接在 JVM内存之外 开辟一个 物理内存空间 ,这样 内核用户进程 都能 共享 一份缓存数据

线程模型优化

  1. 一方面 内核网络IO模型 做了优化,另一方面 NIO用户层 也做了优化
  2. NIO是基于 事件驱动 模型来实现IO操作
  3. Reactor模型是 同步IO事件处理 的一种常见模型
    • 将IO事件 注册 到多路复用器上,一旦有IO事件触发,多路复用器会将事件 分发事件处理器 中,执行就绪的IO事件操作

Reactor模型的组件

  1. 事件接收器Acceptor
    • 主要负责 接收请求连接
  2. 事件分离器Reactor
    • 接收请求后,会将建立的连接注册到分离器中,依赖于循环监听多路复用器Selector
    • 一旦监听到事件,就会将事件 分发 到事件处理器
  3. 事件处理器Handler
    • 事件处理器主要完成相关的事件处理,比如读写IO操作

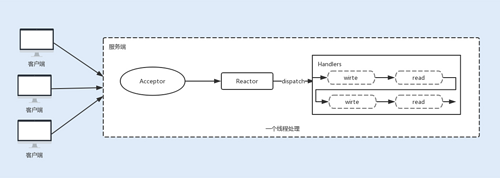

单线程Reactor

  1. 最开始NIO是基于 单线程 实现的,所有的IO操作都在一个NIO线程上完成
  2. 由于NIO是 非阻塞IO ,理论上一个线程可以完成所有IO操作
  3. 但NIO并 没有真正实现非阻塞IO ,因为 读写IO 操作时用户进程还是处于 阻塞 状态
  4. 高并发场景下会存在 性能瓶颈 ,一个NIO线程也无法支撑 C10K

Java性能 -- NIO

多线程Reactor

  1. 为了解决单线程Reactor在高并发场景下的性能瓶颈,后来采用了 线程池
  2. TomcatNetty 中都使用了 一个Acceptor线程 来监听连接请求事件
    • 当连接成功后,会将建立的连接注册到多路复用器中,一旦监听到事件,将交给 Worker线程池 来负责处理
    • 在大多数情况下,这种线程模型可以满足性能要求,但如果连接的客户端很多,一个Acceptor线程也会存在性能瓶颈

Java性能 -- NIO

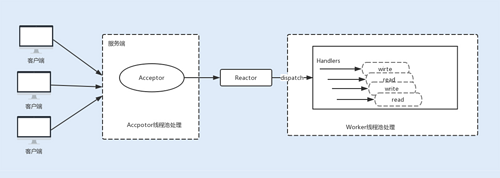

主从Reactor

  1. 现在主流通信框架中的 NIO通信框架 都是基于 主从Reactor线程模型 来实现的
  2. 主从Reactor:Acceptor不再是一个单独的NIO线程,而是一个 线程池
    • Acceptor接收到客户端的TCP连接请求,建立连接后,后续的IO操作将交给Worker线程处理

Java性能 -- NIO

Tomcat

原理

  1. 在Tomcat中,BIO和NIO是基于 主从Reactor线程模型 实现的
  2. BIO 中,Tomcat中的Acceptor只负责监听新的连接,一旦连接建立,监听到IO操作,就会交给Worker线程处理

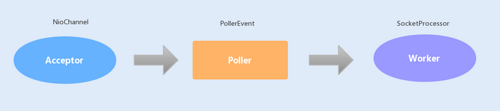

  3. NIO 中,Tomcat新增一个 Poller线程池
    • Acceptor监听到连接后,不是直接使用Worker线程处理请求,而是先将请求发送给 Poller缓冲队列
    • 在Poller中,维护了一个 Selector对象 ,当Poller从缓冲队列中取出连接后,注册到该Selector中
    • 然后,通过遍历Selector,找出其中就绪的IO操作,并交给Worker线程处理

Java性能 -- NIO
