使用火焰图进行Java性能分析

性能分析工具的分类

性能分析的技术和工具可以分为以下几类:

  1. Counters

内核维护着各种统计信息,被称为 Counters ,用于对事件进行计数。例如,接收的网络数据包数量,发出的磁盘I/O请求,执行的系统调用次数。常见的这类工具有:

  • vmstat: 虚拟和物理内存统计
  • mpstat: CPU使用率统计
  • iostat:磁盘的I/O使用情况
  • netstat:网络接口统计信息,TCP/IP协议栈统计信息,连接统计信息
  1. Tracing

Tracing是收集每个事件的数据进行分析。 Tracing 会捕获所有的事件,因此有比较大的CPU开销,并且可能需要大量存储来保存数据。

常见的 Tracing 工具有:

  • tcpdump: network packet tracing
  • blktrace: block I/O tracing
  • perf: Linux Performance Events, 跟踪静态和动态探针
  • strace: 系统调用tracing
  • gdb: 源代码调试
  1. Profiling

Profiling是通过收集目标行为的样本或快照,来了解目标的特征。 Profiling 可以从多个方面对程序进行动态分析,如 CPUMemoryThreadI/O 等,其中对 CPU 进行 Profiling 的应用最为广泛。

CPU Profiling 原理是基于一定频率对运行的程序进行采样,来分析消耗CPU时间的代码路径。可以基于固定的时间间隔进行采样,例如每10毫秒采样一次。也可以设置固定速率采样,例如每秒采集100个样本。

CPU Profiling 经常被用于分析代码的热点,比如“哪个方法占用CPU的执行时间最长”、“每个方法占用CPU的比例是多少”等等,然后我们就可以针对热点瓶颈进行分析和性能优化

Linux上常用的 CPU Profiling 工具有:

  • perf 的 record 子命令
  • BPF profile
  1. Monitoring

系统性能监控会记录一段时间内的性能统计信息,以便能够基于时间周期进行比较。这对于容量规划,了解高峰期的使用情况都很有帮助。历史值还为我们理解当前的性能指标提供了上下文。

监控单个操作系统最常用工具是 sar (system activity reporter,系统活动报告)命令。 sar 通过一个定期执行的agent来记录系统计数器的状态,并可以使用 sar 命令查看它们,例如:

$ sar
Linux 4.15.0-88-generic (mazhen) 	03/19/2020 	_x86_64_	(4 CPU)

12:53:08 PM       LINUX RESTART

12:55:01 PM     CPU     %user     %nice   %system   %iowait    %steal     %idle
01:05:01 PM     all     14.06      0.00     10.97      0.11      0.00     74.87
01:15:01 PM     all      9.60      0.00      7.49      0.09      0.00     82.83
01:25:01 PM     all      0.04      0.00      0.02      0.02      0.00     99.92
01:35:01 PM     all      0.03      0.00      0.02      0.01      0.00     99.94

本文主要讨论如何使用 perfBPF 进行 CPU Profiling

perf

perf最初是使用 Linux 性能计数器子系统的工具,因此 perf 开始的名称是 Performance Counters for Linux (PCL)。 perf 在Linux 2.6.31 合并进内核,位于 tools/perf 目录下。

随后 perf 进行了各种增强,增加了 tracingprofiling 等能力,可用于性能瓶颈的查找和热点代码的定位。

perf 是一个面向事件(event-oriented)的性能剖析工具,因此它也被称为 Linux perf events (LPE) ,或 perf_events

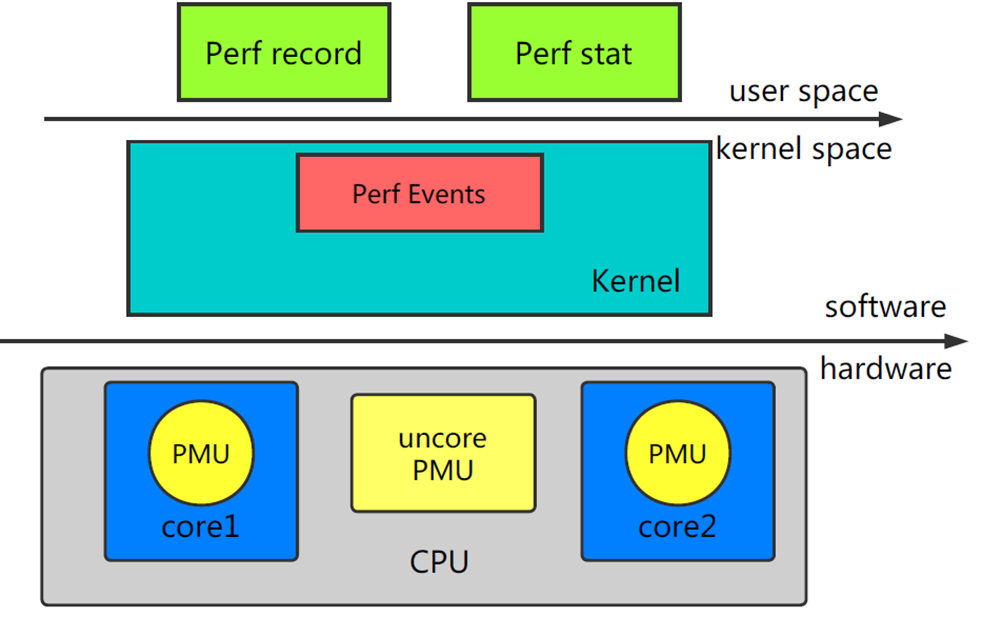

perf 的整体架构如下:

使用动态分析技术分析 Java

perf 由两部分组成:

  • perf Tools :perf用户态命令,为用户提供了一系列工具集,用于收集、分析性能数据。
  • perf Event Subsystem :Perf Events是内核的子系统之一,和用户态工具共同完成数据的采集。

内核依赖的硬件,比如说 CPU ,一般会内置一些性能统计方面的寄存器( Hardware Performance Counter ),通过软件读取这些特殊寄存器里的信息,我们也可以得到很多直接关于硬件的信息。 perf 最初就是用来监测 CPU 的性能监控单元(performance monitoring unit, PMU)的。

perf Events分类

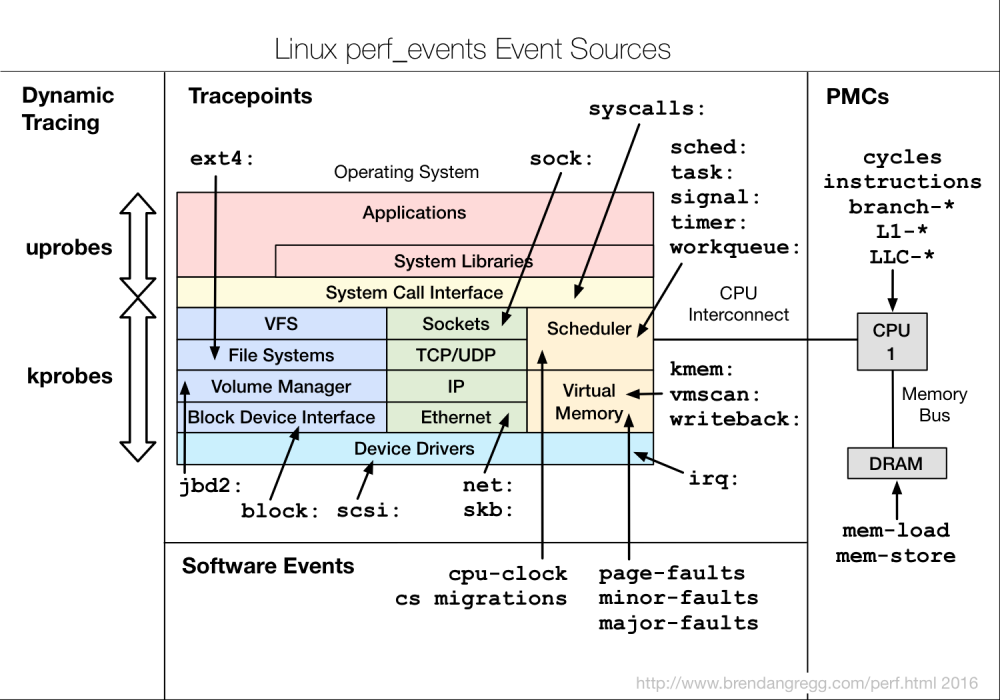

perf 支持多种性能事件:

使用动态分析技术分析 Java

这些性能事件分类为:

  • Hardware Events : CPU性能监控计数器performance monitoring counters(PMC),也被称为performance monitoring unit(PMU)
  • Software Events : 基于内核计数器的底层事件。例如,CPU迁移,minor faults,major faults等。
  • Kernel Tracepoint Events : 内核的静态 Tracepoint ,已经硬编码在内核需要收集信息的位置。
  • User Statically-Defined Tracing (USDT) : 用户级程序的静态 Tracepoint
  • Dynamic Tracing : 用户自定义事件,可以动态的插入到内核或正在运行中的程序。 Dynamic Tracing 技术分为两类:
    • kprobes :对于kernel的动态追踪技术,可以动态地在指定的内核函数的入口和出口等位置上放置探针,并定义自己的探针处理程序。
    • uprobes :对于用户态软件的动态追踪技术,可以安全地在用户态函数的入口等位置设置动态探针,并执行自己的探针处理程序。

可以使用perf的 list 子命令查看当前可用的事件:

$ sudo perf list
List of pre-defined events (to be used in -e):

  branch-instructions OR branches                    [Hardware event]
  branch-misses                                      [Hardware event]
  bus-cycles                                         [Hardware event]
  cache-misses                                       [Hardware event]
  cache-references                                   [Hardware event]
  cpu-cycles OR cycles                               [Hardware event]

...

  alignment-faults                                   [Software event]
  bpf-output                                         [Software event]
  context-switches OR cs                             [Software event]
  cpu-clock                                          [Software event]
  cpu-migrations OR migrations                       [Software event]

...

  alarmtimer:alarmtimer_cancel                       [Tracepoint event]
  alarmtimer:alarmtimer_fired                        [Tracepoint event]
  alarmtimer:alarmtimer_start                        [Tracepoint event]
  alarmtimer:alarmtimer_suspend                      [Tracepoint event]
  block:block_bio_backmerge                          [Tracepoint event]
  block:block_bio_bounce                             [Tracepoint event]
...

perf的使用

如果还没有安装 perf ,可以使用 aptyum 进行安装:

sudo apt install linux-tools-$(uname -r) linux-tools-generic

perf 的功能强大,支持硬件计数器统计,定时采样,静态和动态tracing等。本文只介绍几个常用的使用场景,如果想全面的了解 perf 的使用,可以参考 perf.wiki 。

  1. CPU Statistics

使用 perfstat 命令可以收集性能计数器统计信息,精确统计一段时间内 CPU 相关硬件计数器数值的变化。例如:

-> % sudo perf stat  dd if=/dev/zero of=/dev/null count=10000000
10000000+0 records in
10000000+0 records out
5120000000 bytes (5.1 GB, 4.8 GiB) copied, 12.2795 s, 417 MB/s

 Performance counter stats for 'dd if=/dev/zero of=/dev/null count=10000000':

      12280.299325      task-clock (msec)         #    1.000 CPUs utilized
                16      context-switches          #    0.001 K/sec
                 0      cpu-migrations            #    0.000 K/sec
                70      page-faults               #    0.006 K/sec
    41,610,802,323      cycles                    #    3.388 GHz
    20,195,746,887      instructions              #    0.49  insn per cycle
     3,972,723,471      branches                  #  323.504 M/sec
        90,061,565      branch-misses             #    2.27% of all branches

      12.280445133 seconds time elapsed
  1. CPU Profiling

可以使用 perf record 以任意频率收集快照。这通常用于CPU使用情况的分析。

  • sudo perf record -F 99 -a -g sleep 10

对所有CPU( -a )进行 call stacks-g )采样,采样频率为 99 Hertz-F 99 ),即每秒99次,持续10秒( sleep 10 )。

  • sudo perf record -F 99 -a -g -p PID sleep 10

对指定进程-p PID )进行采样。

  • sudo perf record -F 99 -a -g -e context-switches -p PID sleep 10

perf 可以和各种 instrumentation points 一起使用,以跟踪内核调度程序( scheduler )的活动。其中包括 software eventstracepoint event (静态探针)。

上面的例子对指定进程的上下文切换( -e context-switches )进行采样。

  1. report

perf record 的运行结果保存在当前目录的 perf.data 文件中,采样结束后,我们使用 perf report 查看结果。

  • 交互式查看模式
$ sudo perf report

使用动态分析技术分析 Java

+ 开头的行可以回车,展开详细信息。

  • 使用 --stdio 选项打印所有输出

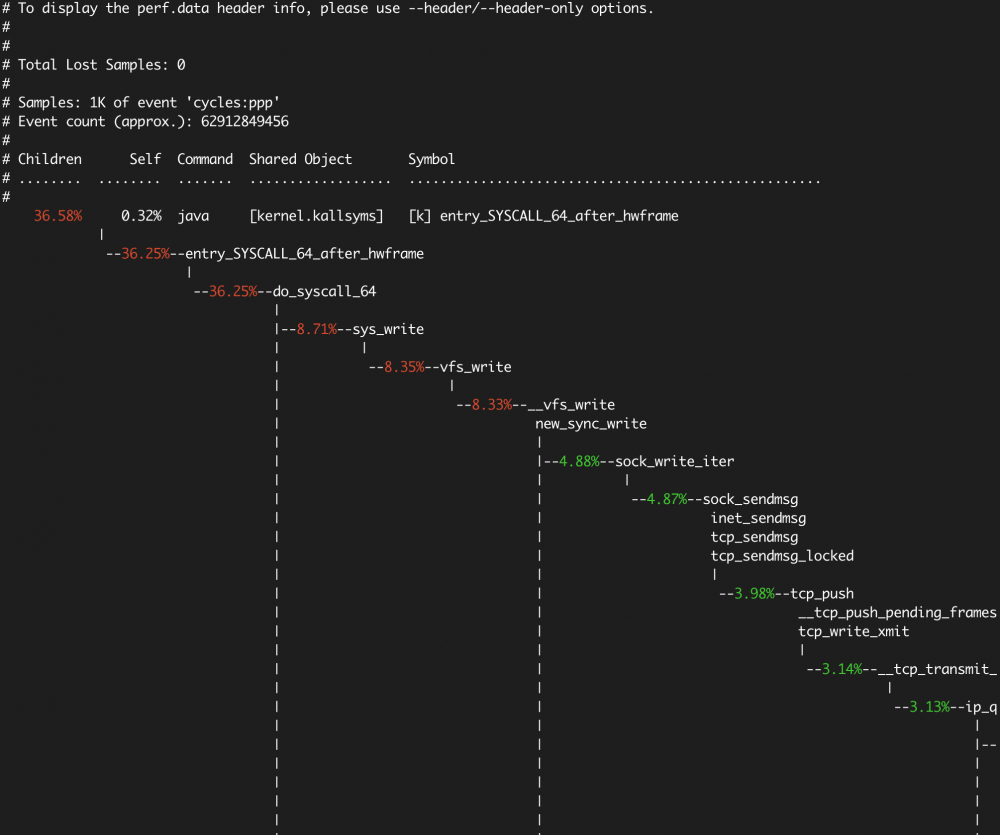

$ sudo perf report --stdio

使用动态分析技术分析 Java

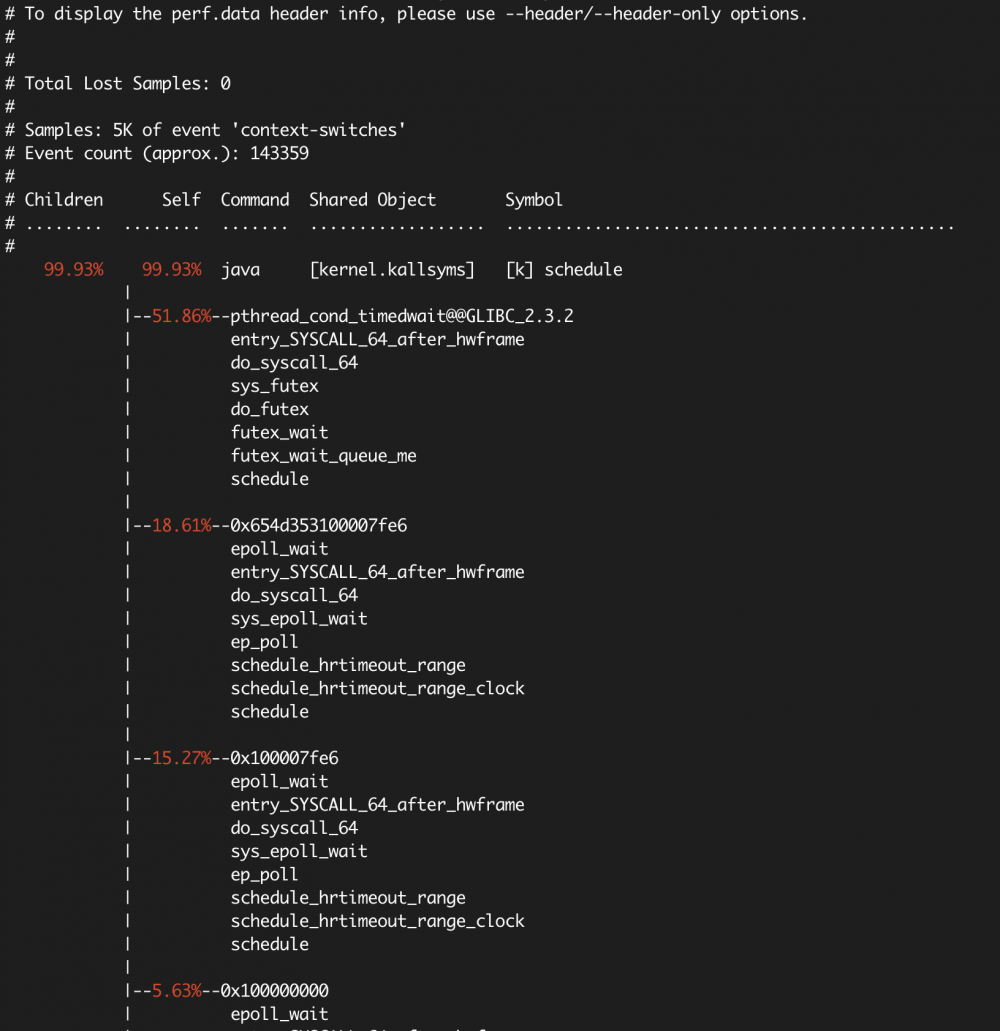

context-switches 的采样报告:

使用动态分析技术分析 Java

后面我们会介绍 火焰图 ,以可视化的方式展示 stack traces ,比 perf report 更加直观。

BPF

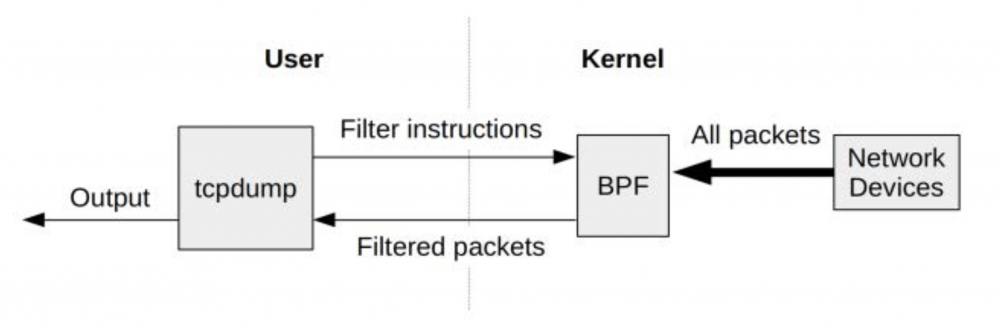

BPF是 Berkeley Packet Filter 的缩写,最初是为BSD开发,第一个版本于1992年发布, 用于改进网络数据包捕获的性能 。 BPF 是在内核级别进行过滤,不必将每个数据包拷贝到用户空间,从而提高了数据包过滤的性能。 tcpdump 使用的就是 BPF

使用动态分析技术分析 Java

2013年 BPF 被重写,被称为 Extended BPF (eBPF) ,于2014年包含进 Linux 内核中。改进后的 BPF 成为了通用执行引擎,可用于多种用途,包括创建高级性能分析工具。

BPF 允许在内核中运行 mini programs ,来响应系统和应用程序事件(例如磁盘I/O事件)。这种运作机制和 JavaScript 类似: JavaScript 是运行在浏览器引擎中的 mini programs ,响应鼠标点击等事件。 BPF 使内核可编程化,使用户(包括非内核开发人员)能够自定义和控制他们的系统,以解决实际问题。

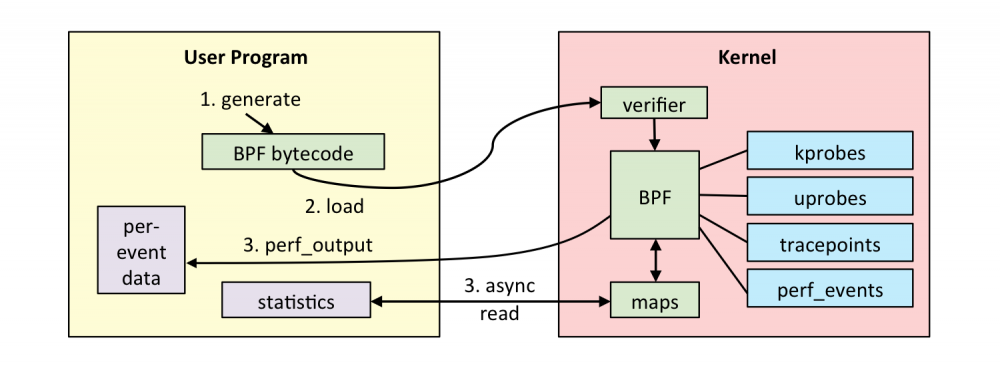

BPF 可以被认为是一个 虚拟机 ,由指令集,存储对象和helper函数三部分组成。 BPF 指令集由位于Linux内核的 BPF runtime 执行, BPF runtime 包括了 解释器JIT编译BPF 是一种灵活高效的技术,可以用于 networkingtracing 和安全等领域。我们重点关注它作为系统监测工具方面的应用。

使用动态分析技术分析 Java

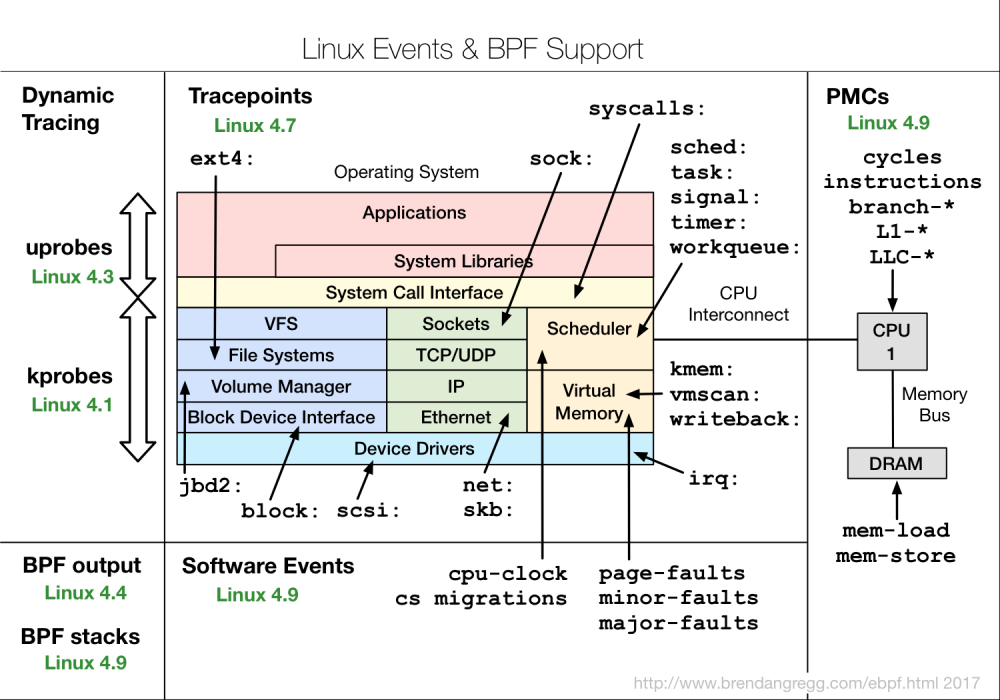

perf 一样, BPF 能够监测多种性能事件源,同时可以通过调用 perf_events ,使用 perf 已有的功能:

使用动态分析技术分析 Java

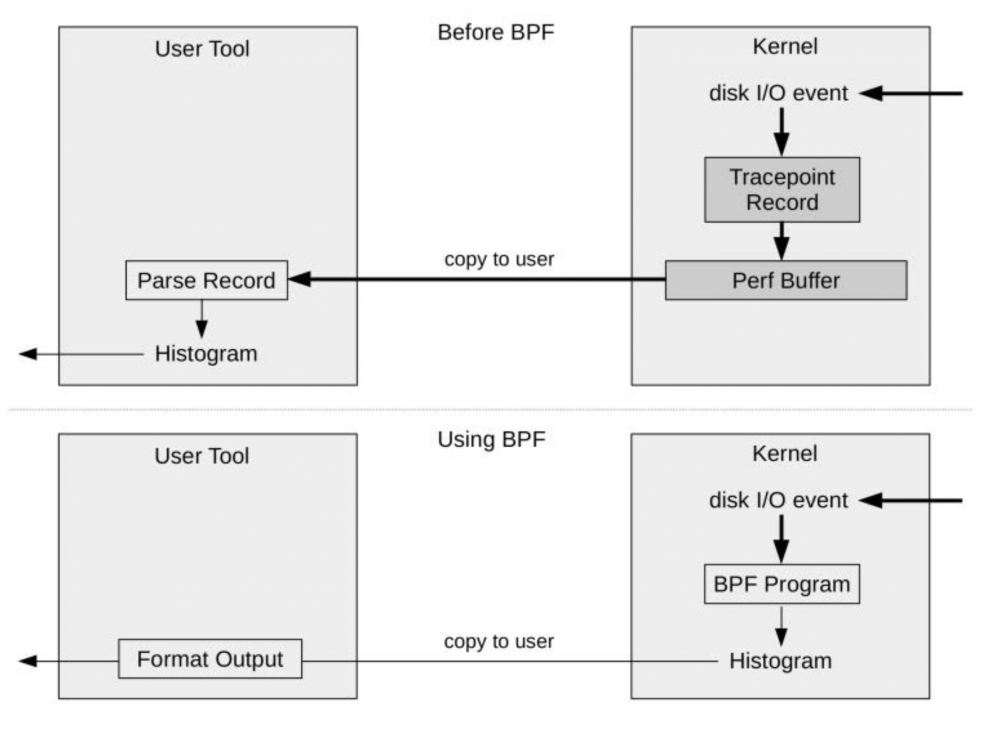

BPF 可以在内核运行计算和统计汇总,这样大大减少了复制到用户空间的数据量:

使用动态分析技术分析 Java

BPF 已经内置在Linux内核中,因此你无需再安装任何新的内核组件,就可以在生产环境中使用BPF。

BCC和bpftrace

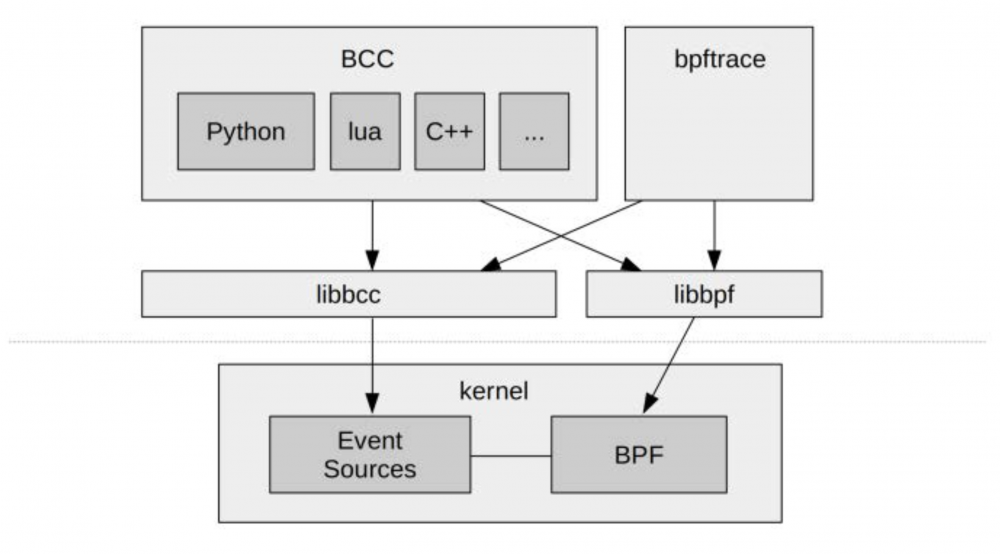

直接使用 BPF 指令进行编程非常繁琐,因此很有必要提供高级语言前端方便用户使用,于是就出现了 BCCbpftrace

使用动态分析技术分析 Java

BCC(BPF Compiler Collection)提供了一个C编程环境,使用 LLVM 工具链来把 C 代码编译为 BPF 虚拟机所接受的字节码。此外它还支持 PythonLuaC++ 作为用户接口。

bpftrace是一个比较新的前端,它为开发 BPF 工具提供了一种专用的高级语言。 bpftrace 适合单行代码和自定义短脚本,而 BCC 更适合复杂的脚本和守护程序。

BCCbpftrace 没有在内核代码库,它们存放在GitHub上名为 IO Visor 的 Linux Foundation 项目中。

  • iovisor/bcc
  • iovisor/bpftrace

BCC的安装

BCC 可以参考官方的 安装文档 。以 Ubuntu 18.04 LTS 为例,建议从源码build安装:

  • 安装build依赖
sudo apt-get -y install bison build-essential cmake flex git libedit-dev /
  libllvm6.0 llvm-6.0-dev libclang-6.0-dev python zlib1g-dev libelf-dev

sudo apt-get -y install luajit luajit-5.1-dev
  • 编译和安装
git clone https://github.com/iovisor/bcc.git
mkdir bcc/build; cd bcc/build
cmake ..
make
sudo make install
  • build python3 binding
cmake -DPYTHON_CMD=python3 ..
pushd src/python/
make
sudo make install
popd

make install 完成后, BCC 自带的工具都安装在了 /usr/share/bcc/tools 目录下。 BCC 已经包含70多个 BPF 工具,用于性能分析和故障排查。这些工具都可以直接使用,无需编写任何 BCC 代码。

使用动态分析技术分析 Java

我们试用其中一个工具 biolatency ,跟踪磁盘 I/O 延迟:

-> % sudo /usr/share/bcc/tools/biolatency
Tracing block device I/O... Hit Ctrl-C to end.
^C
     usecs               : count     distribution
         0 -> 1          : 0        |                                        |
         2 -> 3          : 0        |                                        |
         4 -> 7          : 0        |                                        |
         8 -> 15         : 0        |                                        |
        16 -> 31         : 2        |***                                     |
        32 -> 63         : 0        |                                        |
        64 -> 127        : 3        |*****                                   |
       128 -> 255        : 7        |***********                             |
       256 -> 511        : 6        |**********                              |
       512 -> 1023       : 11       |******************                      |
      1024 -> 2047       : 16       |**************************              |
      2048 -> 4095       : 24       |****************************************|
      4096 -> 8191       : 1        |*                                       |
      8192 -> 16383      : 6        |**********                              |
     16384 -> 32767      : 3        |*****                                   |

biolatency 展示的直方图比 iostat 的平均值能更好的理解磁盘 I/O 性能。

BCC 已经自带了 CPU profiling 工具:

  • tools/profile : Profile CPU usage by sampling stack traces at a timed interval.

此外, BCC 还提供了 Off-CPU 的分析工具:

  • tools/offcputime : Summarize off-CPU time by kernel stack trace

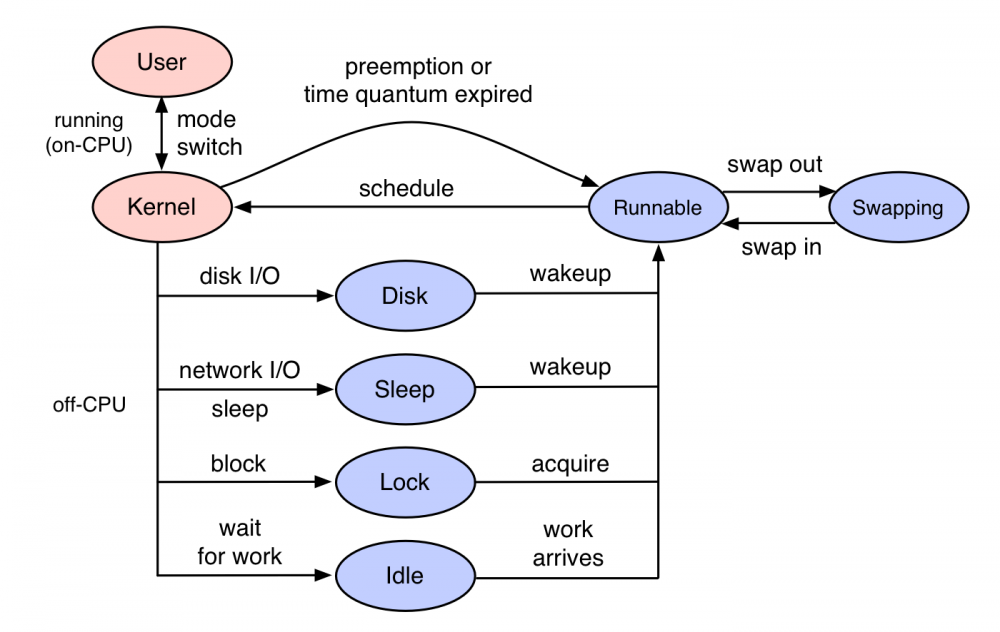

一般的 CPU profiling 都是分析 on-CPU ,即CPU时间都花费在了哪些代码路径。 off-CPU 是指进程不在CPU上运行时所花费的时间,进程因为某种原因处于休眠状态,比如说等待,或者被进程调度器(scheduler)剥夺了 CPU 的使用。这些情况都会导致这个进程无法运行在 CPU 上,但是仍然花费了时间。

使用动态分析技术分析 Java

off-CPU 分析是对 on-CPU 的补充,让我们知道线程所有的时间花费,更全面的了解程序的运行情况。

后面会介绍 profileoffcputime 如何生成火焰图进行可视化分析。

bpftrace的安装

bpftrace 建议运行在Linux 4.9 kernel或更高版本。根据 安装文档 的说明,是因为 kprobesuprobestracepoints 等主要特性是在 4.x 以上加入内核的:

  • 4.1 – kprobes
  • 4.3 – uprobes
  • 4.6 – stack traces, count and hist builtins (use PERCPU maps for accuracy and efficiency)
  • 4.7 – tracepoints
  • 4.9 – timers/profiling

可以运行 scripts/check_kernel_features.sh 脚本进行验证:

$ ./scripts/check_kernel_features.sh
All required features present!

bpftrace 对Linux的版本要求较高,以 Ubuntu 为例, 19.04 及以上才支持 apt 安装:

sudo apt-get install -y libbpfcc-dev

18.0418.10 可以从源码build,但需要先build好 BCC

  • 安装依赖
sudo apt-get update
sudo apt-get install -y bison cmake flex g++ git libelf-dev zlib1g-dev libfl-dev systemtap-sdt-dev binutils-dev
sudo apt-get install -y llvm-7-dev llvm-7-runtime libclang-7-dev clang-7
  • 编译和安装
git clone https://github.com/iovisor/bpftrace
mkdir bpftrace/build; cd bpftrace/build;
cmake -DCMAKE_BUILD_TYPE=Release ..
make -j8
sudo make install

make install 完成后, bpftrace 自带的工具安装在 /usr/local/share/bpftrace/tools 目录下,这些工具的说明文档可以在 项目主页 找到。

我们同样试用查看 Block I/O 延迟直方图的工具:

-> % sudo bpftrace /usr/local/share/bpftrace/tools/biolatency.bt
Attaching 4 probes...
Tracing block device I/O... Hit Ctrl-C to end.
^C

@usecs:
[128, 256)             6 |@@@@@@@@@@                                          |
[256, 512)             4 |@@@@@@                                              |
[512, 1K)              8 |@@@@@@@@@@@@@                                       |
[1K, 2K)              20 |@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@                  |
[2K, 4K)              30 |@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@|
[4K, 8K)               1 |@                                                   |
[8K, 16K)              3 |@@@@@                                               |
[16K, 32K)             0 |                                                    |
[32K, 64K)             2 |@@@                                                 |

关于 bpftrace 脚本编写不在本文的讨论范围,感兴趣的可以参考 reference_guide 。

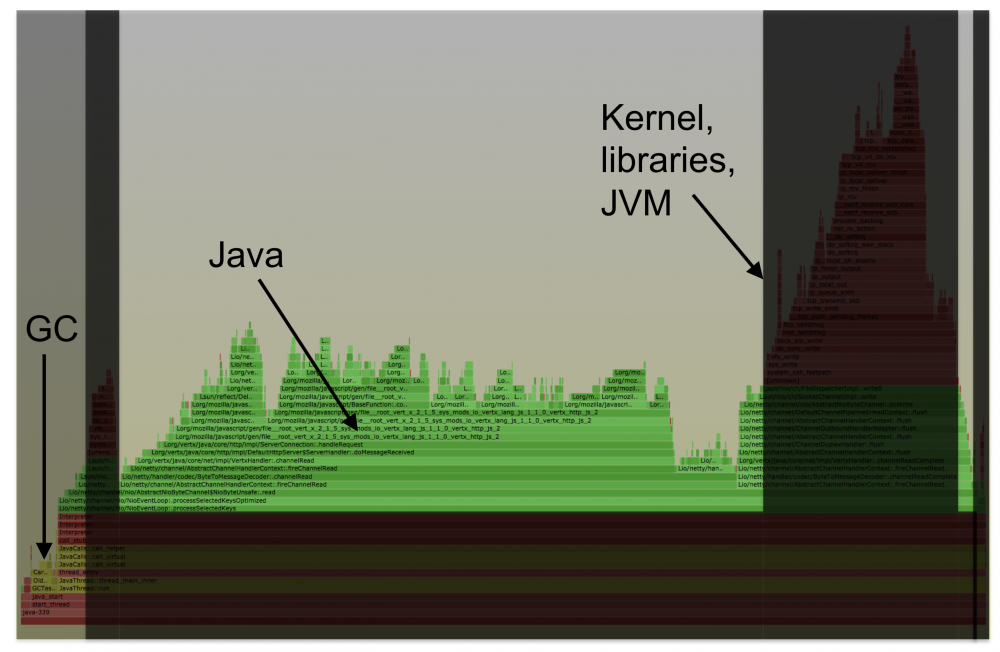

火焰图

火焰图 是 Brendan Gregg 发明的将 stack traces 可视化展示的方法。火焰图把时间和空间两个维度上的信息融合在一张图上,将频繁执行的代码路径以可视化的形式,非常直观的展现了出来。

火焰图可以用于可视化来自任何 profiler 工具的记录的 stack traces 信息,除了用来 CPU profiling ,还适用于 off-CPUpage faults 等多种场景的分析。本文只讨论 on-CPUoff-CPU 火焰图的生成。

要理解火焰图,先从理解 Stack Trace 开始。

Stack Trace

Stack Trace 是程序执行过程中,在特定时间点的函数调用列表。例如, func_a() 调用 func_b()func_b() 调用 func_c() ,此时的 Stack Trace 可写为:

func_c
func_b
func_a

Profiling Stack Traces

我们做 CPU profiling 时,会使用perf或bcc定时采样 Stack Trace ,这样会收集到非常多的 Stack Trace 。前面介绍了 perf report 会将 Stack Trace 样本汇总为调用树,并显示每个路径的百分比。火焰图是怎么展示的呢?

考虑下面的示例,我们用perf定时采样收集了多个 Stack Trace ,然后将相同的 Stack Trace 归纳合并,统计出次数:

func_e
func_d
func_b
func_a
1

func_b
func_a
2

func_c
func_b
func_a
7

可以看到,总共收集了10个样本,其中代码路径 func_a->func_b->func_c 有7次,该路径上的 func_c 在CPU上运行。 func_a->func_b 进行了两次采样, func_b 在CPU上运行。 func_a->func_b->func_d->func_e 一次采样, func_e 在CPU上运行。

火焰图

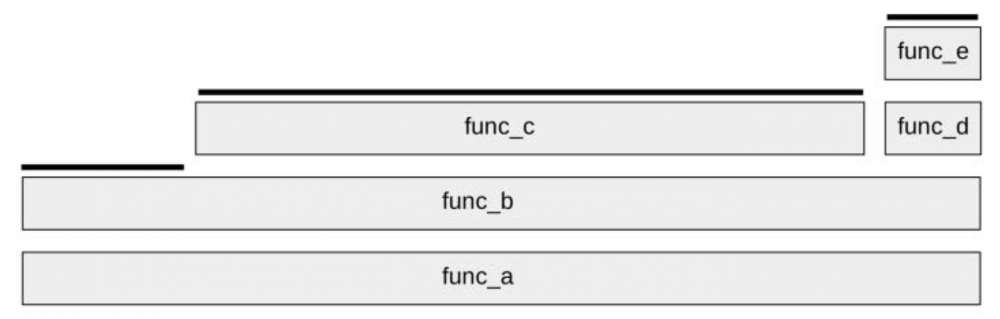

根据前面对 Stack Trace 的统计信息,可以绘制出如下的火焰图:

使用动态分析技术分析 Java

火焰图具有以下特性:

  • 每个长方块代表了函数调用栈中的一个函数
  • Y 轴显示堆栈的深度(堆栈中的帧数)。调用栈越深,火焰就越高。顶层方块表示 CPU 上正在运行的函数,下面的函数即为它的祖先。
  • X 轴的宽度代表被采集的样本数量,越宽表示采集到的越多,即执行的时间长。需要注意的是,X轴从左到右不代表时间,而是所有的调用栈合并后,按字母顺序排列的。

拿到火焰图,寻找最宽的塔并首先了解它们。顶层的哪个函数占据的宽度最大,说明它可能存在性能问题

可以使用Brendan Gregg开发的开源项目 FlameGraph 生成交互式的SVG火焰图。该项目提供了脚本,可以将采集的样本归纳合并,统计出 Stack Trace 出现的频率,然后使用 flamegraph.pl 生成SVG火焰图。

我们先把FlameGraph项目clone下来,后面会用到:

git clone https://github.com/brendangregg/FlameGraph.git

Java CPU Profiling

虽然有很多Java专用的 profiler 工具,但这些工具一般只能看到Java方法的执行,缺少了 GCJVM 的CPU时间消耗,并且有些工具的 Method tracing 性能损耗比较大。

perfBCC profile 的优点是它很高效,在内核上下文中对堆栈进行计数,并能完整显示用户态和内核态的CPU使用,能看到native libraries(例如libc),JVM(libjvm),Java方法和内核中花费的时间。

使用动态分析技术分析 Java

但是, perfBCC profile 这种系统级的profiler不能很好地与Java配合使用,它们识别不了Java方法和 stack traces 。这是因为:

JIT(just-in-time)

为了能生成包含Java栈与Native栈的火焰图,目前有两种解决方式:

  • 使用 JVMTI agent perf-map-agent ,生成Java符号表,供 perfbcc 读取(/tmp/perf-PID.map)。同时要加上 -XX:+PreserveFramePointer JVM 参数,让 perf 可以遍历基于帧指针(frame pointer)的堆栈。
  • 使用 async-profiler ,该项目将 perf 的堆栈追踪和JDK提供的 AsyncGetCallTrace 结合了起来,同样能够获得mixed-mode火焰图。同时,此方法不需要启用帧指针,所以不用加上 -XX:+PreserveFramePointer 参数。

下面我们就分别演示这两种方式。

perf-map-agent

perf 期望能从 /tmp/perf-<pid>.map 中获得在未知内存区域执行的代码的符号表。 perf-map-agent 可以为 JIT 编译的方法生成 /tmp/perf-<pid>.map 文件,以满足 perf 的要求。

首先下载并编译 perf-map-agent

git clone https://github.com/jvm-profiling-tools/perf-map-agent.git
cd perf-map-agent
cmake .
make

配合 perf 使用

perf-map-agent 提供了 perf-java-flames 脚本,可以一步生成火焰图。

perf-java-flames 接收 perf record 命令参数,它会调用 perf 进行采样,然后使用 FlameGraph 生成火焰图,一步完成,非常方便。

注意,记得要给被 profiling 的Java进程加上 -XX:+PreserveFramePointer JVM 参数。

设置必要的环境变量:

export FLAMEGRAPH_DIR=[FlameGraph 所在的目录]
export PERF_RECORD_SECONDS=[采样时间]
  • ./bin/perf-java-flames [PID] -F 99 -a -g -p [PID]

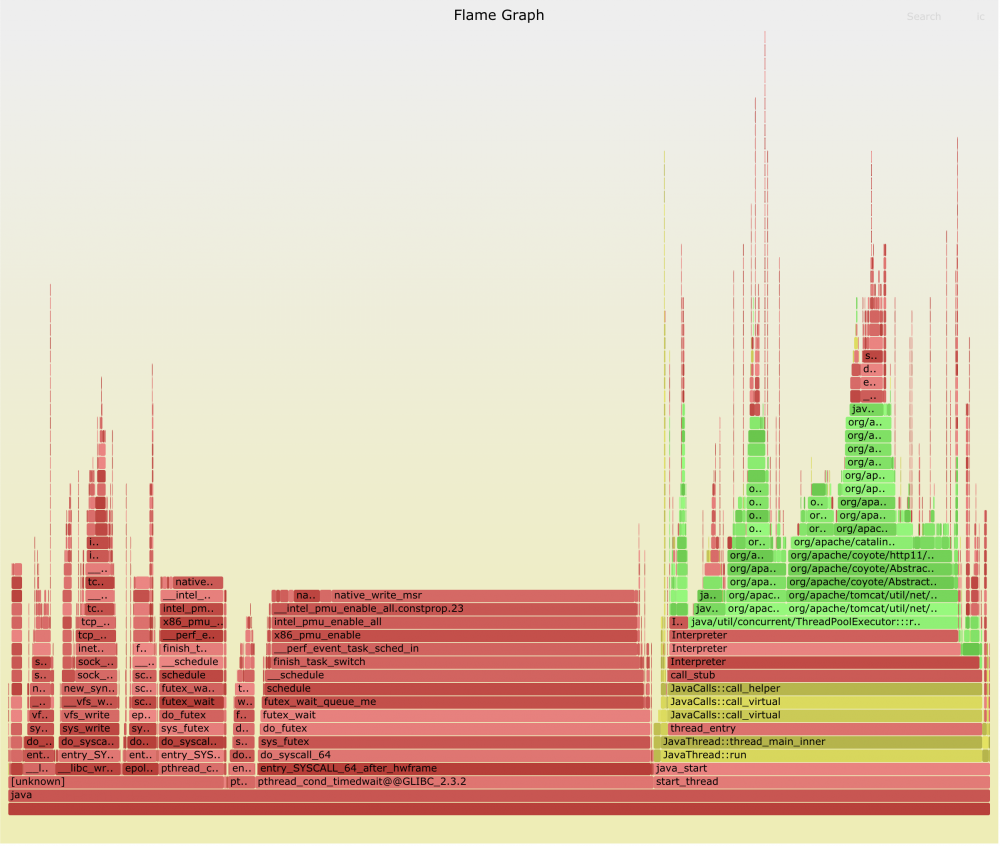

对指定进程( -p PID ),在所有CPU( -a )上进行call stacks( -g )采样,采样频率为99 Hertz ( -F 99 ),持续时间为 PERF_RECORD_SECONDS 秒。命令运行完成后,会在当前目录生成名为 flamegraph-pid.svg 的火焰图。

使用动态分析技术分析 Java

  • ./bin/perf-java-flames [PID] -F 99 -g -a -e context-switches -p [PID]

对指定进程的上下文切换( -e context-switches )进行采样,并生成火焰图。

  • 当然也可以只为 perf 生成Java符号表,然后直接使用perf采样
./bin/create-java-perf-map.sh [PID]; sudo perf record -F 99 -p [PID] -a -g -- sleep 15

./bin/create-java-perf-map.sh [PID]; sudo perf record -g -a -e context-switches -p [PID] sleep 15

# 查看报告
sudo perf report --stdio

配合 bcc profile 使用

FlameGraph 项目提供了 jmaps 脚本,它会调用 perf-map-agent 为当前运行的所有Java进程生成符号表。

首先为 jmaps 脚本设置好 JAVA_HOMEperf-map-agent 的正确位置:

JAVA_HOME=${JAVA_HOME:-/usr/lib/jvm/java-8-oracle}
AGENT_HOME=${AGENT_HOME:-/usr/lib/jvm/perf-map-agent} # from https://github.com/jvm-profiling-tools/perf-map-agent

运行 jmaps ,可以看到它会为当前所有的Java进程生成符号表:

$ sudo ./jmaps
Fetching maps for all java processes...
Mapping PID 30711 (user adp):
wc(1):   3486  10896 214413 /tmp/perf-30711.map

我们在做任何 profiling 之前,都需要调用 jmaps ,保持符号表是最新的。

  • CPU Profiling火焰图
# Profiling
sudo ./jmaps ; sudo /usr/share/bcc/tools/profile -dF 99 -afp [PID] 10 > out.profile01.txt

# 生成火焰图
./flamegraph.pl --color=java --hash <out.profile01.txt > flamegraph.svg
  • off-CPU火焰图
# Profiling
sudo ./jmaps ; sudo /usr/share/bcc/tools/offcputime -fp [PID] 10 > out.offcpu01.txt

# 生成火焰图
./flamegraph.pl --color=java --bgcolor=blue --hash --countname=us --width=1024 --title="Off-CPU Time Flame Graph" < out.offcpu01.txt > out.offcpu01.svg
  • off-CPU,并过滤指定的进程状态

Linux的进程状态有:

状态 描述
TASK_RUNNING 意味着进程处于可运行状态。这并不意味着已经实际分配了CPU。进程可能会一直等到调度器选中它。该状态确保进程可以立即运行,而无需等待外部事件。
TASK_INTERRUPTIBLE 可中断的等待状态,主要为恢复时间无法预测的长时间等待。例如等待来自用户的输入。
TASK_UNINTERRUPTIBLE 不可中断的等待状态。用于因内核指示而停用的睡眠进程。它们不能由外部信号唤醒,只能由内核亲自唤醒。例如磁盘输入输出等待。
TASK_STOPPED 响应暂停信号而运行中断的状态。直到恢复前都不会被调度
TASK_ZOMBIE 僵尸状态,子进程已经终止,但父进程尚未执行wait(),因此该进程的资源没有被系统释放。

在状态 TASK_RUNNING (0)会发生非自愿上下文切换,而我们通常感兴趣的阻塞事件是 TASK_INTERRUPTIBLE (1)或 TASK_UNINTERRUPTIBLE (2), offcputime 可以用 --state 过滤指定的进程状态:

# Profiling
sudo ./jmaps ; sudo /usr/share/bcc/tools/offcputime -K --state 2 -f 30 > out.offcpu01.txt

# 生成火焰图
./flamegraph.pl --color=io --countname=ms < out.offcpu01.txt > out.offcpu01.svg

async-profiler

async-profiler 将 perf 的堆栈追踪和JDK提供的 AsyncGetCallTrace 结合了起来,做到同时采样Java栈与Native栈,因此也就可以同时分析Java代码和Native代码中存在的性能热点。

AsyncGetCallTrace 是JDK内部提供的一个函数,它的原型如下:

typedef struct {
  jint lineno;         // BCI in the source file
  jmethodID method_id; // method executed in this frame
} ASGCT_CallFrame;

typedef struct {
  JNIEnv *env_id   //Env where trace was recorded
  jint num_frames; // number of frames in this trace
  ASGCT_CallFrame *frames;
} ASGCT_CallTrace;

void AsyncGetCallTrace(ASGCT_CallTrace *trace, // pre-allocated trace to fill
                       jint depth,             // max number of frames to walk up the stack
                       void* ucontext)         // signal context

可以看出,该函数直接通过 ucontext 就能获取到完整的Java调用栈。

async-profiler的使用

下载并解压好 async-profiler 安装包。

从Linux 4.6开始,从 non-root 进程使用 perf 捕获内核的 call stacks ,需要设置如下两个内核参数:

# echo 1 > /proc/sys/kernel/perf_event_paranoid
# echo 0 > /proc/sys/kernel/kptr_restrict

async-profiler 的使用非常简单,一步就能生成火焰图。另外,也不需要为被 profiling 的Java进程设置 -XX:+PreserveFramePointer 参数。

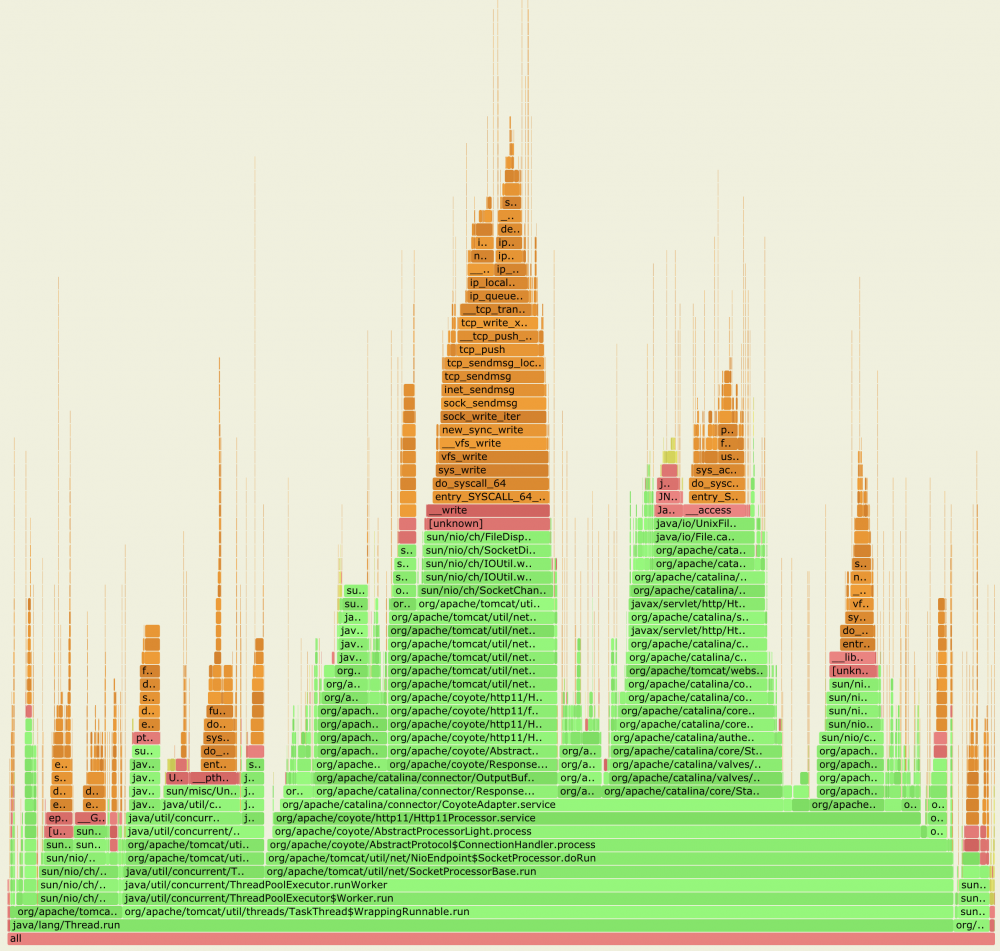

./profiler.sh -d 30 -f /tmp/flamegraph.svg [PID]

使用动态分析技术分析 Java

总结

为Java生成 CPU profiling 火焰图,基本的流程都是:

  1. 使用工具采集样本
  2. 使用 FlameGraph 项目提供的脚本,将采集的样本归纳合并,统计出 Stack Trace 出现的频率
  3. 最后使用 flamegraph.pl 利用上一步的输出,绘制SVG火焰图

为了能够生成 Java stacksnative stacks 完整的火焰图,解决 perfbcc profile 不能识别Java符号和Java stack traces 的问题,目前有以下两种方式:

  1. perf-map-agent 加上 perfbcc profile
  2. async-profiler (内部会使用到 perf

如果只是对Java进程做 on-CPU 分析, async-profiler 更加方便好用。如果需要更全面的了解Java进程的运行情况,例如分析系统锁的开销,阻塞的 I/O 操作,以及进程调度器( scheduler )的工作,那么还是需要使用功能更强大的 perfbcc

参考资料

  • perf Examples
  • Linux Extended BPF (eBPF) Tracing Tools
  • BPF Performance Tools (book)
  • Off-CPU Analysis
  • Flame Graphs

原文

https://github.com/mz1999/blog/blob/master/docs/java-performance-analysis-with-flame-graphs.md

本站部分文章源于互联网,本着传播知识、有益学习和研究的目的进行的转载,为网友免费提供。如有著作权人或出版方提出异议,本站将立即删除。如果您对文章转载有任何疑问请告之我们,以便我们及时纠正。

PS:推荐一个微信公众号: askHarries 或者qq群:474807195,里面会分享一些资深架构师录制的视频录像:有Spring,MyBatis,Netty源码分析,高并发、高性能、分布式、微服务架构的原理,JVM性能优化这些成为架构师必备的知识体系。还能领取免费的学习资源,目前受益良多

转载请注明原文出处:Harries Blog™ » 使用动态分析技术分析 Java

赞 (0)
分享到:更多 ()

评论 0

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
