二刷Ribbon源码

说的多,也要做的多,这样才踏实多。

1.基础知识

首先要明白一个基础知识点:

  • Netfix公司开源了一系列微服务组件。项目地址 github.com/Netflix 。里面有 eureka , Ribbon 等等

  • SpringCloud 集成了Netfix开源的套件的几个套件,也组成了一个项目,项目地址 github.com/spring-clou… 。我们熟悉 eureka,ribbon就在这里。

  • Ribbon是Netflix发布的开源项目,主要功能是提供客户端的软件负载均衡算法

  • Spring Cloud Ribbon模块是 封装 了Netflix公司开发的这个Ribbon项目。

也就是说

  • Spring Cloud Ribbon是基于Netflix Ribbon实现的一套客户端负载均衡工具。
  • 核心功能是在Netflix Ribbon项目中

本文基于Brixton版本,springboot环境下直接看的源码

<dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-dependencies</artifactId>
        <version>Brixton.SR4</version>
        <type>pom</type>
        <scope>import</scope>
</dependency>ml
复制代码

2.Netflix Ribbon主要组件

先从 Netflix Ribbon 项目的角度去看

2.1 ServerList 服务列表

存储服务列表,也就是被负载均衡的对象

主要实现

  • ConfigurationBasedServerList : 静态服务列表,也就是我们通常所说的写死,项目启动前配置好。
  • DiscoveryEnabledNIWSServerList :动态服务列表,从 Eureka Client 中获取服务列表。

2.2 ServerListFilter服务筛选

筛选特定条件的服务列表,对ServerList服务器列表进行二次过滤

主要实现

  • AbstractServerListFilter
    负责从负载均衡器中过滤出当前可用的服务器列表的类
  • ZoneAffinityServerListFilter : 过滤掉所有的不和客户端在相同zone的服务(注意:如果和客户端相同的zone不存在,才不过滤不同zone有服务)
  • ZonePreferenceServerListFilter
  • ServerListSubsetFilter

2.3 ServerListUpdater 服务列表的更新

定义关于更新动作,根据策略执行更新操作,更新ServerList列表,一般用于动态ServerList

主要实现

  • PollingServerListUpdater

    默认的实现策略。此对象会启动一个定时线程池,定时执行更新策略

  • EurekaNotificationServerListUpdater

    当收到缓存刷新的通知,会更新服务列表。

2.4 IPing 服务存活检查

检查一个服务是否存活,

主要实现

  • DummyPing : 总是认为存活
  • NoOpPing :什么都不做
  • PingConstant :通过配置参数设置指定服务器存活状态
  • NIWSDiscoveryPing : 如果服务实例在本地的Eureka缓存中存在,则返回true(默认配置)。ribbon-eureka包中提供的类,结合eureka使用时,如果Discovery Client在线,则认为心跳检测通过
  • PingUrl :用HttpClient调用服务的一个URL,如果调用成功,则认为本次心跳成功,表示此服务活着

IPing检查的是当个服务的存活性。

IPingStrategy :服务列表检查策略接口,

唯一实现: SerialPingStrategy :采用线性遍历的策略方式,使用IPing检查每个服务的存活性。

2.5 IRule 根据算法选择一个服务

根据算法中从服务列表中选取一个要访问的服务

主要实现

  • RandomRule :随机算法
  • RoundRobinRule : 轮训策略( `默认策略`
  • RetryRule : 轮询 + 重试,在RoundRobinRule基础上,增加重试功能
  • WeightedResponseTimeRule : ( 非常好 ) 刚启动时,统计数据不足,先使用 RoundRobinRule 策略。有个 DynamicServerWeightTask 定时任务,默认每隔30秒会计算一次各个服务实例响应时间,等统计信息足够,切换到 WeightedResponseTimeRule .
  • BestAvailableRule : 先过滤到断路器处于打开的服务,然后选择并发请求最小的服务实例来使用。刚启动时,如果统计信息不足,则使用RoundRobinRule策略,等统计信息足够,会切换到BestAvailableRule。
  • PredicateBasedRule : 过滤+轮训
  • AvailabilityFilteringRule: (1)由于多次访问故障而处于断路器跳闸状态;(2)并发的连接数量超过阈值. (3)对剩余的服务列表,进行轮询

小结:我们可以看出上述组件是对 服务列表( 待负载对象 )的 定义 ,与 操作 。但是要想让他们协同起来干活。这就需要ILoadBalancer

2.6 ILoadBalancer:统筹者,总管

负载均衡器,负责负载均衡调度的管理,总管级别。 调度其他组件,完成从服务列表里获取一个服务的目标

对外提供一个方法,选择出一个Server来。

public Server chooseServer(Object key);
复制代码

抽象类:AbstractLoadBalancer 主要 定义了服务的分组

主要实现

1.BaseLoadBalancer: 基本负载均衡器实现.维护

(1)维护一个所有服务列表+当前存活服务列表

(2)默认使用轮训选择一个服务

(3)定义一个定时器,根据SerialPingStrategy策略定时检活

2.DynamicServerListLoadBalancer动态升级版

(1)DomainExtractingServerList 动态从EurekaClient获取UP状态服务列表

(2)ZoneAffinityServerListFilter对列表进行过滤

(3)PollingServerListUpdater定时对服务进行更新

3.ZoneAwareLoadBalancer: 在DynamicServerListLoadBalancer基础上增加了zone策略。

(1)此类使用ZoneStats存储每个Zone的状态和平均请求情况。区域指标作为选择服务的影响因素

2.7 配置组件组合方式

组件有了,到底采用哪种组合方式呢?Ribbon为使用者提供了可配置化。

通过不同的组件组合,配置不同的负载均衡效果。

配置的方式有哪些呢:

  • IClientConfig 接口:默认实现 DefaultClientConfigImpl 。你不配置任何属性,则默认会使用这里面定义的组件。当然这里还有其他各种属性的配置
默认配置的组件有:
复制代码
  • 文件配置: 当我们更换默认的配置时,我们可以在配置文件里配置各种属性

    属性格式配置如下

<clientName>.<nameSpace>.<propertyName>=<value>
api-user.ribbon.listOfServers=localhost:8099
复制代码

这样:Netfix-Ribbon的大概组件,以及工作原理也就一目了然了

项目地址 github.com/Netflix/rib…

3.SC-Ribbon主要组件(脱离Eureka)

SpringCloud-Ribbon集成了 Netflix Ribbon ,使其融入springcloud体系。

核心的功能都在 Netflix Ribbon 项目中了。SC-Ribbon封装 Netflix Ribbon ,主要做了一些集成工作。

为此,SpringCloud-Ribbon又增加了哪些组件,干了哪些事呢?

思考 :既然核心功能在 Netflix Ribbon 项目中了。此项目干的事,无非就是从以下几方面入手

  1. 配置层面 :符合Spring体系的配置习惯
  2. 使用层面 : 如何使用Ribbon的负载均衡

!!!!!注意注意: 此处说的是脱离Eureka使用SpringCloud-Ribbon

下面我们来看为此做出的工作:

配置层面的工作:

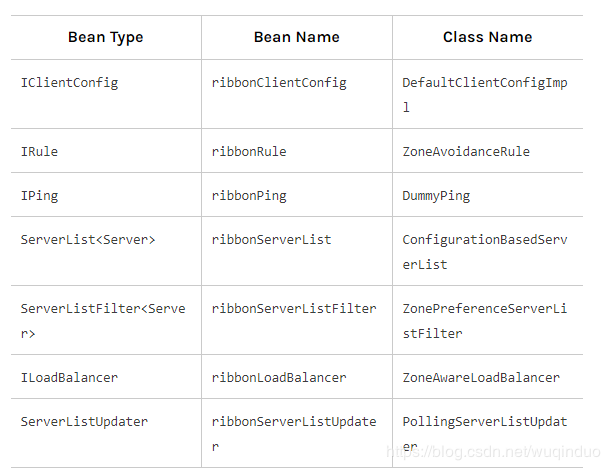

3.1 (配置)默认的配置RibbonClientConfiguration

此配置类也是作为一个默认配置类存在,也就是在你不配置任何东西是 SpringCloud-Ribbon 默认装载的核心组件的组合,

相比于 Netflix Ribbon 项目 DefaultClientConfigImpl 的提供的默认组件为

二刷Ribbon源码

在这里插入图片描述

3.2 (配置)自定义配置

本着可扩展原则: SpringCloudRibbon也要提供个性化配置功能。

3.2.1 注解式配置类

这里涉及两个注解: @RibbonClient@RibbonClients (注意有个 s

  • 这两注解类功能是,被他们注解的类会通过某种机制 RibbonClientConfiguration 替换默认的配置
  • 这两个注解的区别是:一个覆盖的是单个服务的某个组件,一个针对多个服务

使用方式如下:我把 user 服务负载均衡的 IPing 组件替换为我的 MyPingUrl

Configuration
@RibbonClient(name = "user", configuration = UserConfiguration.class)
public class UserRibbonConfiguration {
}
@Configuration
protected static class UserConfiguration{
    @Bean
    public IPing ribbonPing() {
        return new MyPingUrl();
    }
}
复制代码

注意 添加UserConfiguration中的配置。UserConfiguration必须使用@Configuration进行声明,而且不能放在可以被main application context的@ComponentScan或@SpringBootApplication扫描到的地方,防止该配置被所有的@RibbonClient共享

如果想把所有服务的负载均衡的的 IPing 组件替换为我的 MyPingUrl

@RibbonClient(defaultConfiguration = UserConfiguration.class)
public class UserRibbonConfiguration {
}
复制代码

工作原理:

这两个注解的工作原理是:通过引入 RibbonClientConfigurationRegistrar 注册器,将配置类注册为一个 RibbonClientSpecification

@Configuration
@Import(RibbonClientConfigurationRegistrar.class)//这里
@Target(ElementType.TYPE)
@Retention(RetentionPolicy.RUNTIME)
@Documented
public @interface RibbonClient {
}
//注册器
public class RibbonClientConfigurationRegistrar implements ImportBeanDefinitionRegistrar {
        private void registerClientConfiguration(BeanDefinitionRegistry registry,
            Object name, Object configuration) {
            //注册为一个RibbonClientSpecification
        BeanDefinitionBuilder builder = BeanDefinitionBuilder
                .genericBeanDefinition(RibbonClientSpecification.class);
        builder.addConstructorArgValue(name);
        builder.addConstructorArgValue(configuration);
        registry.registerBeanDefinition(name + ".RibbonClientSpecification",
                builder.getBeanDefinition());
    }
}
复制代码

RibbonClientSpecification : 直译为客户端规范,对,你的个性化配置被解析为一个客户端规范

举例说明为:

RibbonClientSpecification
RibbonClientSpecification

这个规范是如何生效的呢?见下文

3.2.1 配置文件里配置:

另一种就是直接在spring体系内的配置文件中配置

application.yml

api-user:
  ribbon:
    NIWSServerListClassName: com.netflix.loadbalancer.ConfigurationBasedServerList
复制代码

在这些属性中定义的类优先于使用@RibbonClient(configuration=MyRibbonConfig.class)定义的bean和由Spring Cloud Netflix提供的默认值。

说了配置,在讲讲使用层面的工作

使用层面的工作:

负载均衡功能的使用其实就在 ILoadBalancer 这个统筹组件上。所谓使用,其实就是就在这个 ILoadBalancer 上。

3.3 (使用) SpringClientFactory

SpringClientFactory使用工厂模式对外提供:根据serviceId获取IClient, ILoadBalance, ILoadBalanceContext等对象的服务。

这里我们只关注 ILoadBalance 的获取。

SpringClientFactory 为每个服务创建一个独立的上下文,并在其中加载对应的配置及Ribbon核心接口的实现类。创建逻辑在其父类 NamedContextFactory

public abstract class NamedContextFactory{
    private Map<String, C> configurations = new ConcurrentHashMap<>();
    private Class<?> defaultConfigType;
    //创建上下文
    protected AnnotationConfigApplicationContext createContext(String name) {
        AnnotationConfigApplicationContext context = new AnnotationConfigApplicationContext();
        if (this.configurations.containsKey(name)) {
            for (Class<?> configuration : this.configurations.get(name)
                    .getConfiguration()) {
                context.register(configuration);
            }
        }
        for (Map.Entry<String, C> entry : this.configurations.entrySet()) {
            if (entry.getKey().startsWith("default.")) {
                for (Class<?> configuration : entry.getValue().getConfiguration()) {
                    context.register(configuration);
                }
            }
        }
        context.register(PropertyPlaceholderAutoConfiguration.class,
                this.defaultConfigType);
        context.getEnvironment().getPropertySources().addFirst(new MapPropertySource(
                this.propertySourceName,
                Collections.<String, Object> singletonMap(this.propertyName, name)));
        if (this.parent != null) {
            // Uses Environment from parent as well as beans
            context.setParent(this.parent);
        }
        context.refresh();
        return context;
    }
}
复制代码

这里有两个点:

  1. 根据传入服务 serverId 创建一个 AnnotationConfigApplicationContext ,装载属于他自己的负载均衡套件。不同的服务有不同的上下文,里面存储的是属于他的负载均衡套件组合

  2. 服务的负载均衡套件组合方式。是上文提到的两种配置方式决定的。也就是 configurationsdefaultConfigType 两个属性所代表的规范。

    private Map<String, C> configurations = new ConcurrentHashMap<>();
    private Class<?> defaultConfigType;//代表默认的组件组合
复制代码
RibbonClientSpecification
RibbonClientConfiguration

当我们调用 SpringClientFactory.getLoadBalancer 方法获取一个负载均衡器实例时, 本质就是在这个服务对应的上下文中取出属于他的 ILoadBalancer 实现。

public <T> T getInstance(String name, Class<T> type) {
        AnnotationConfigApplicationContext context = getContext(name);
        if (BeanFactoryUtils.beanNamesForTypeIncludingAncestors(context,
                type).length > 0) {
            return context.getBean(type);返回bean
        }
        return null;
    }
复制代码

获取到 ILoadBalancer 实现,我们就可以调用其 chooseServer 获得一个服务实例,进行请求了。

ILoadBalancer userLoadBalancer = clientFactory.getLoadBalancer("user");
Server server = userLoadBalancer.chooseServer("default")
复制代码

3.4 (使用) LoadBalancerClient

LoadBalancerClient封装了SpringClientFactory, 作为负载均衡器客户端,被广泛使用。这个类才是SC-Ribbon的真正负载均衡客户端的入口。

提供了三个方法:

  • 选择服务实例方法;
  • 执行请求方法
  • 重构uri方法。

每个方法都是与负载均衡有关

    ServiceInstance choose(String serviceId);

    <T> T execute(String serviceId, LoadBalancerRequest<T> request) throws IOException;

    URI reconstructURI(ServiceInstance instance, URI original);
复制代码

LoadBalancerClient作为负载均衡客户端。他的能力完全是建立在以上所有组件的共同努力下实现的。

public class MyClass {
    @Autowired
    private LoadBalancerClient loadBalancer;

    public void doStuff() {
        ServiceInstance instance = loadBalancer.choose("stores");
        URI storesUri = URI.create(String.format("http://%s:%s", instance.getHost(), instance.getPort()));
        // ... do something with the URI
    }
}
复制代码

3.SC-Ribbon与eureka一起使用又发生了什么

1.配置层面:

SpringCloudRibbonEureka 一起使用时,会使用 @RibbonClients 为所有的服务的负载均衡替换一些默认组件(更换组合套件)

@Configuration
@EnableConfigurationProperties
@ConditionalOnClass(DiscoveryEnabledNIWSServerList.class)
@ConditionalOnBean(SpringClientFactory.class)
@ConditionalOnProperty(value = "ribbon.eureka.enabled", matchIfMissing = true)
@AutoConfigureAfter(RibbonAutoConfiguration.class)
@RibbonClients(defaultConfiguration = EurekaRibbonClientConfiguration.class)
public class RibbonEurekaAutoConfiguration {
}
----------------------------
@Configuration
@CommonsLog
public class EurekaRibbonClientConfiguration {
    @Bean
    @ConditionalOnMissingBean
    public IPing ribbonPing(IClientConfig config) {
        NIWSDiscoveryPing ping = new NIWSDiscoveryPing();//
        ping.initWithNiwsConfig(config);
        return ping;
    }

    @Bean
    @ConditionalOnMissingBean
    public ServerList<?> ribbonServerList(IClientConfig config) {
        DiscoveryEnabledNIWSServerList discoveryServerList = new DiscoveryEnabledNIWSServerList(
                config);
        DomainExtractingServerList serverList = new DomainExtractingServerList(
                discoveryServerList, config, this.approximateZoneFromHostname);
        return serverList;
    }
}
复制代码
  • IPing: 使用NIWSDiscoveryPing这个实现
  • ServerList:使用了 DomainExtractingServerListDomainExtractingServerList 代理了 DiscoveryEnabledNIWSServerListDiscoveryEnabledNIWSServerList 存储的服务列表都从 EurekaClient 本地缓存里取到的。(取操作是 PollingServerListUpdater ,定时执行的)
public class DiscoveryEnabledNIWSServerList extends AbstractServerList<DiscoveryEnabledServer>{
private List<DiscoveryEnabledServer> obtainServersViaDiscovery() {
    EurekaClient eurekaClient = eurekaClientProvider.get();
    List<InstanceInfo> listOfInstanceInfo = eurekaClient.getInstancesByVipAddress(vipAddress, isSecure, targetRegion);
    ....

}
}
复制代码

2.使用层面:

没啥变化,就是使用 LoadBalancerClient 来使用负载均衡获取一个Server。

4.Resttemplate 如何具有负载均衡能力

Resttemplate 具有负载均衡能力,其本质还是通过使用 LoadBalancerClient 来实现。

如何实现呢?

这就涉及到两个知识点:

Resttemplate
@LoadBalanced

Resttemplate 是有拦截器的概念的 。也就是说在真正发起请求之前,会走一些拦截器。这就给负载均衡选择一个 Server 提供了机会。

@LoadBalanced 注解就是给其修饰的 Resttemplate 实例,注入 LoadBalancerInterceptor 拦截器。此拦截器就是通过 LoadBalancerClient 来实现了负载均衡

public class LoadBalancerInterceptor implements ClientHttpRequestInterceptor {

    private LoadBalancerClient loadBalancer;
    ...
}
复制代码

具体可阅读我的其他文章

发送http请求(1):发送http请求的几种方式

发送http请求(2):RestTemplate发送http请求

@LoadBalanced注解的RestTemplate拥有负载均衡的能力

5.总结

文本从介绍负载均衡的几个组件开始,由底层讲到了 Resttemplate 原理。打开了 Resttemplate 发起负载均衡请求的黑盒。顺着这条线,只要仔细研读各个部分的知识点。

你会感叹开源框架的大厦的建立,为我们省去了多少开发工作。

我们不应该是停留在使用的阶段,还应该深入去了解底层框架的原理,这样你才会在大厦之上更进一层。

参考链接:

https://www.jianshu.com/p/73c117fbfe10

https://blog.csdn.net/hry2015/article/details/78357990

如果本文任何错误,请批评指教,不胜感激 !

如果文章哪些点不懂,可以联系我交流学习!

微信公众号

享学源码,行动起来,来源码行动

二刷Ribbon源码

原文

https://juejin.im/post/5eb64b19f265da7bc01d976c

本站部分文章源于互联网,本着传播知识、有益学习和研究的目的进行的转载,为网友免费提供。如有著作权人或出版方提出异议,本站将立即删除。如果您对文章转载有任何疑问请告之我们,以便我们及时纠正。

PS:推荐一个微信公众号: askHarries 或者qq群:474807195,里面会分享一些资深架构师录制的视频录像:有Spring,MyBatis,Netty源码分析,高并发、高性能、分布式、微服务架构的原理,JVM性能优化这些成为架构师必备的知识体系。还能领取免费的学习资源,目前受益良多

转载请注明原文出处:Harries Blog™ » 二刷Ribbon源码

赞 (0)
分享到:更多 ()

评论 0

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
