一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

前言

先抛一个问题给我聪明的读者,如果你们使用微服务 SpringCloud-Netflix 进行业务开发,那么线上注册中心肯定也是用了集群部署,问题来了:

你了解Eureka注册中心集群如何实现客户端请求负载及故障转移吗?

可以先思考一分钟,我希望你能够带着问题来阅读此篇文章,也希望你看完文章后会有所收获!

背景

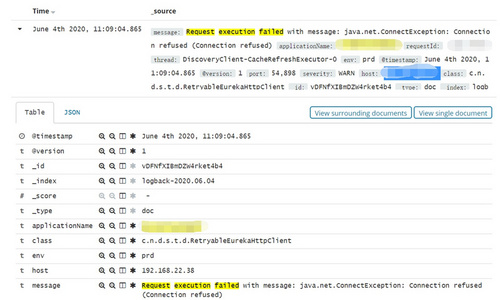

前段时间线上 Sentry 平台报警,多个业务服务在和注册中心交互时,例如 续约注册表增量拉取 等都报了 Request execution failed with message : Connection refused 的警告:

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

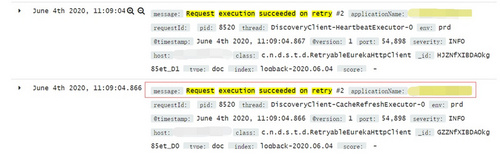

紧接着又看到 Request execution succeeded on retry #2 的日志。

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

看到这里,表明我们的服务在尝试两次重连后和注册中心交互正常了。

一切都显得那么有惊无险,这里报 Connection refused 是注册中心网络抖动导致的,接着触发了我们服务的重连,重连成功后一切又恢复正常。

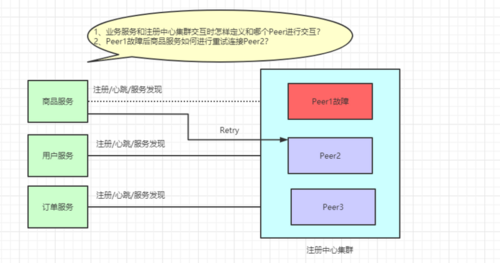

这次的报警虽然没有对我们线上业务造成影响,并且也在第一时间恢复了正常,但作为一个爱思考的小火鸡,我很好奇这背后的一系列逻辑: Eureka注册中心集群如何实现客户端请求负载及故障转移?

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

注册中心集群负载测试

线上注册中心是由三台机器组成的集群,都是 4c8g配置,业务端配置注册中心地址如下( 这里的peer来代替具体的ip地址 ):

eureka.client.serviceUrl.defaultZone=http://peer1:8080/eureka/,http://peer2:8080/eureka/,http://peer3:8080/eureka/

我们可以写了一个 Demo 进行测试:

注册中心集群负载测试

1、本地通过修改 EurekaServer 服务的端口号来模拟注册中心集群部署,分别以 87618762 两个端口进行启动

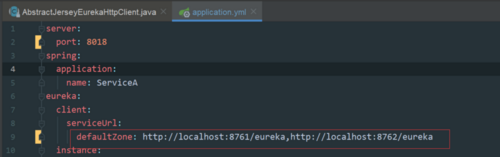

2、启动客户端 SeviceA ,配置注册中心地址为: http://localhost:8761/eureka,http://localhost:8762/eureka

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

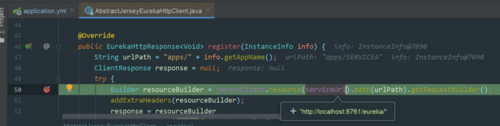

3、启动 SeviceA 时在发送注册请求的地方打断点: AbstractJerseyEurekaHttpClient.register() ,如下图所示:

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

这里看到请求注册中心时,连接的是 8761 这个端口的服务。

4、更改
ServiceA 中注册中心的配置:
http://localhost:8762/eureka,http://localhost:8761/eureka

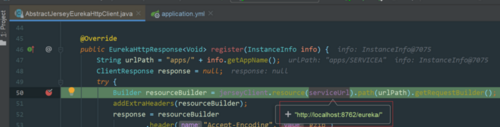

5、重新启动 SeviceA 然后查看端口,如下图所示:

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

此时看到请求注册中心是,连接的是 8762 这个端口的服务。

注册中心故障转移测试

以两个端口分别启动 EurekaServer 服务,再启动一个客户端 ServiceA 。启动成功后,关闭一个 8761 端口对应的服务,查看此时客户端是否会自动迁移请求到 8762 端口对应的服务:

1、以
8761
8762 两个端口号启动
EurekaServer

2、启动
ServiceA ,配置注册中心地址为:
http://localhost:8761/eureka,http://localhost:8762/eureka

3、启动成功后,关闭
8761 端口的
EurekaServer

4、在
EurekaClient
发送心跳请求 的地方打上断点:
AbstractJerseyEurekaHttpClient.sendHeartBeat()

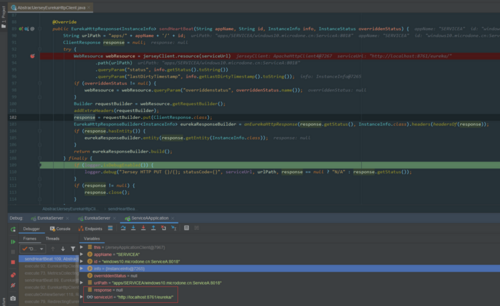

5、查看断点处数据,第一次请求的
EurekaServer
8761 端口的服务,因为该服务已经关闭,所以返回的
response
null

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

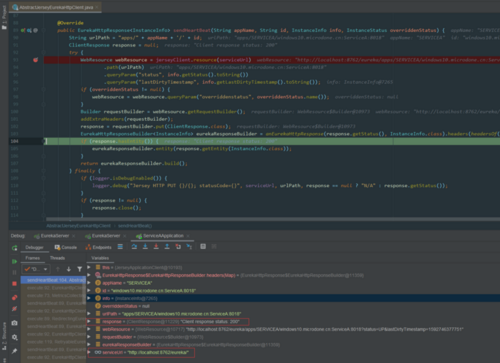

6、第二次会重新请求 8762 端口的服务,返回的 response 为状态为 200 ,故障转移成功,如下图:

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

思考

通过这两个测试 Demo ,我以为 EurekaClient 每次都会取 defaultZone 配置的第一个 host 作为请求 EurekaServer 的请求的地址,如果该节点故障时,会自动切换配置中的下一个 EurekaServer 进行重新请求。

那么疑问来了, EurekaClient 每次请求真的是以配置的 defaultZone 配置的第一个服务节点作为请求的吗?这似乎也太弱了!!?

EurekaServer 集群不就成了 伪集群 !!?除了客户端配置的第一个节点,其它注册中心的节点都只能作为备份和故障转移来使用!!?

真相是这样吗?NO!我们眼见也不一定为实,源码面前毫无秘密!

翠花,上干货!

客户端请求负载原理

原理图解

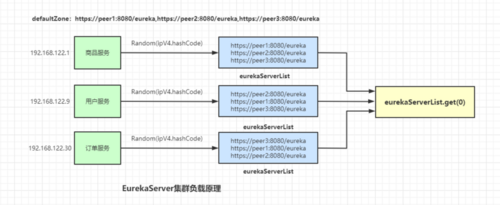

还是先上结论,负载原理如图所示:

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

这里会以 EurekaClient 端的 IP 作为随机的种子,然后随机打乱 serverList ,例如我们在 商品服务(192.168.10.56) 中配置的注册中心集群地址为: peer1,peer2,peer3 ,打乱后的地址可能变成 peer3,peer2,peer1

用户服务(192.168.22.31)中配置的注册中心集群地址为: peer1,peer2,peer3 ,打乱后的地址可能变成 peer2,peer1,peer3

EurekaClient 每次请求 serverList 中的第一个服务,从而达到负载的目的。

代码实现

我们直接看最底层负载代码的实现,具体代码在

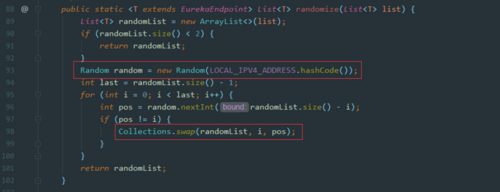

com.netflix.discovery.shared.resolver.ResolverUtils.randomize() 中:

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

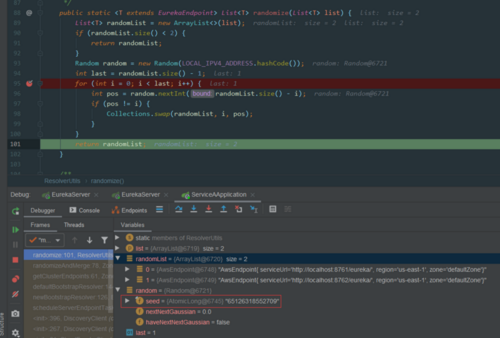

这里面 random 是通过我们 EurekaClient 端的 ipv4 做为随机的种子,生成一个重新排序的 serverList ,也就是对应代码中的 randomList ,所以每个 EurekaClient 获取到的 serverList 顺序可能不同,在使用过程中,取列表的第一个元素作为 serverhost ,从而达到负载的目的。

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

思考

原来代码是通过 EurekaClientIP 进行负载的,所以刚才通过 DEMO 程序结果就能解释的通了,因为我们做实验都是用的同一个 IP ,所以每次都是会访问同一个 Server 节点。

既然说到了负载,这里肯定会有另一个疑问:

通过IP进行的负载均衡,每次请求都会均匀分散到每一个 Server 节点吗?

比如第一次访问 Peer1 ,第二次访问 Peer2 ,第三次访问 Peer3 ,第四次继续访问 Peer1 等,循环往复……

我们可以继续做个试验,假如我们有10000个 EurekaClient 节点,3个 EurekaServer 节点。

Client 节点的 IP 区间为: 192.168.0.0 ~ 192.168.255.255 ,这里面共覆盖6w多个 ip 段,测试代码如下:

/**
 * 模拟注册中心集群负载,验证负载散列算法
 *
 *  @author 一枝花算不算浪漫
 *  @date 2020/6/21 23:36
 */
public class EurekaClusterLoadBalanceTest {

    public static void main(String[] args) {
        testEurekaClusterBalance();
    }

    /**
     * 模拟ip段测试注册中心负载集群
     */
    private static void testEurekaClusterBalance() {
        int ipLoopSize = 65000;
        String ipFormat = "192.168.%s.%s";
        TreeMap<String, Integer> ipMap = Maps.newTreeMap();
        int netIndex = 0;
        int lastIndex = 0;
        for (int i = 0; i < ipLoopSize; i++) {
            if (lastIndex == 256) {
                netIndex += 1;
                lastIndex = 0;
            }

            String ip = String.format(ipFormat, netIndex, lastIndex);
            randomize(ip, ipMap);
            System.out.println("IP: " + ip);
            lastIndex += 1;
        }

        printIpResult(ipMap, ipLoopSize);
    }

    /**
     * 模拟指定ip地址获取对应注册中心负载
     */
    private static void randomize(String eurekaClientIp, TreeMap<String, Integer> ipMap) {
        List<String> eurekaServerUrlList = Lists.newArrayList();
        eurekaServerUrlList.add("http://peer1:8080/eureka/");
        eurekaServerUrlList.add("http://peer2:8080/eureka/");
        eurekaServerUrlList.add("http://peer3:8080/eureka/");

        List<String> randomList = new ArrayList<>(eurekaServerUrlList);
        Random random = new Random(eurekaClientIp.hashCode());
        int last = randomList.size() - 1;
        for (int i = 0; i < last; i++) {
            int pos = random.nextInt(randomList.size() - i);
            if (pos != i) {
                Collections.swap(randomList, i, pos);
            }
        }

        for (String eurekaHost : randomList) {
            int ipCount = ipMap.get(eurekaHost) == null ? 0 : ipMap.get(eurekaHost);
            ipMap.put(eurekaHost, ipCount + 1);
            break;
        }
    }

    private static void printIpResult(TreeMap<String, Integer> ipMap, int totalCount) {
        for (Map.Entry<String, Integer> entry : ipMap.entrySet()) {
            Integer count = entry.getValue();
            BigDecimal rate = new BigDecimal(count).divide(new BigDecimal(totalCount), 2, BigDecimal.ROUND_HALF_UP);
            System.out.println(entry.getKey() + ":" + count + ":" + rate.multiply(new BigDecimal(100)).setScale(0, BigDecimal.ROUND_HALF_UP) + "%");
        }
    }
}

负载测试结果如下:

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

可以看到第二个机器会有 50% 的请求,最后一台机器只有 17% 的请求,负载的情况并不是很均匀,我认为通过 IP 负载并不是一个好的方案。

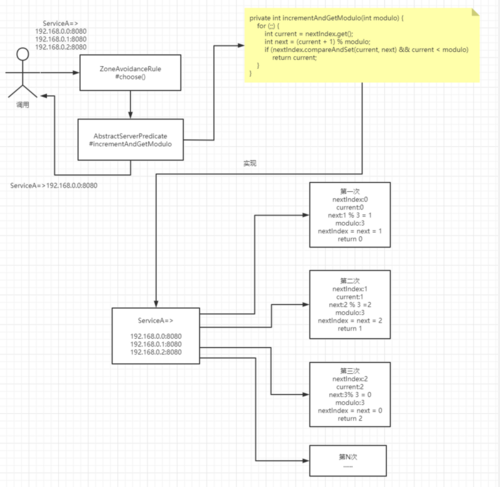

还记得我们之前讲过 Ribbon 默认的轮询算法 RoundRobinRule , 【一起学源码-微服务】Ribbon 源码四:进一步探究Ribbon的IRule和IPing 。

这种算法就是一个很好的散列算法,可以保证每次请求都很均匀,原理如下图:

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

故障转移原理

原理图解

还是先上结论,如下图:

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

我们的 serverList 按照 client 端的 ip 进行重排序后,每次都会请求第一个元素作为和 Server 端交互的 host ,如果请求失败,会尝试请求 serverList 列表中的第二个元素继续请求,这次请求成功后,会将此次请求的 host 放到全局的一个变量中保存起来,下次 client 端再次请求 就会直接使用这个 host

这里最多会重试请求两次。

代码实现

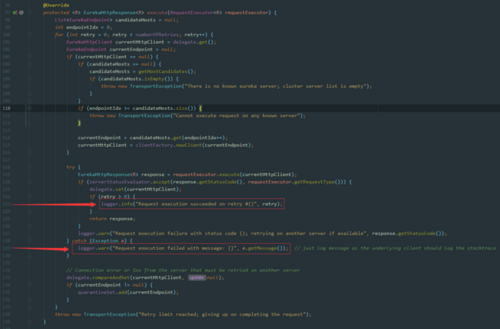

直接看底层交互的代码,位置在

com.netflix.discovery.shared.transport.decorator.RetryableEurekaHttpClient.execute() 中:

一个线上问题的思考:Eureka注册中心集群如何实现客户端请求负载及故障转移?

我们来分析下这个代码:

  1. 第101行,获取 client 上次成功 server 端的 host ,如果有值则直接使用这个 host
  2. 第105行, getHostCandidates() 是获取 client 端配置的 serverList 数据,且通过 ip 进行重排序的列表
  3. 第114行, candidateHosts.get(endpointIdx++) ,初始 endpointIdx=0 ,获取列表中第1个元素作为 host 请求
  4. 第120行,获取返回的 response 结果,如果返回的状态码是 200 ,则将此次请求的 host 设置到全局的 delegate 变量中
  5. 第133行,执行到这里说明第120行执行的 response 返回的状态码不是 200 ,也就是执行失败,将全局变量 delegate 中的数据清空
  6. 再次循环第一步,此时 endpointIdx=1 ,获取列表中的第二个元素作为 host 请求
  7. 依次执行,第100行的循环条件 numberOfRetries=3 ,最多重试2次就会跳出循环

我们还可以第 123和129行 ,这也正是我们业务抛出来的日志信息,所有的一切都对应上了。

总结

感谢你看到这里,相信你已经清楚了开头提问的问题。

上面已经分析完了 Eureka 集群下 Client 端请求时负载均衡的选择以及集群故障时自动重试请求的实现原理。

如果还有不懂的问题,可以添加我的微信或者给我公众号留言,我会单独和你讨论交流。

本文首发自: 一枝花算不算浪漫 公众号,如若转载请在文章开头标明出处,如需开白可直接公众号回复即可。
