可扩展的微服务演示 K8s Istio Kafka

演示使用 Kafka 的异步通信的高度可扩展微服务应用。

系列内容

本系列使用不同的技术创建相同的可伸缩微服务应用程序:

1.(本文)

2.使用 AWS Lambda Kinesis 的可扩展的无服务器微服务演示

3.使用 Knative 和 Kafka 的可扩展的无服务器微服务演示(计划中)

本文关于什么?

本文描述了使用 Kubernetes, Istio 和 Kafka 的高度可扩展的微服务演示应用程序。通过同步REST API 调用,可以创建用户。在内部,所有通信都是通过 Kafka 异步完成。

可扩展的微服务演示 K8s Istio Kafka

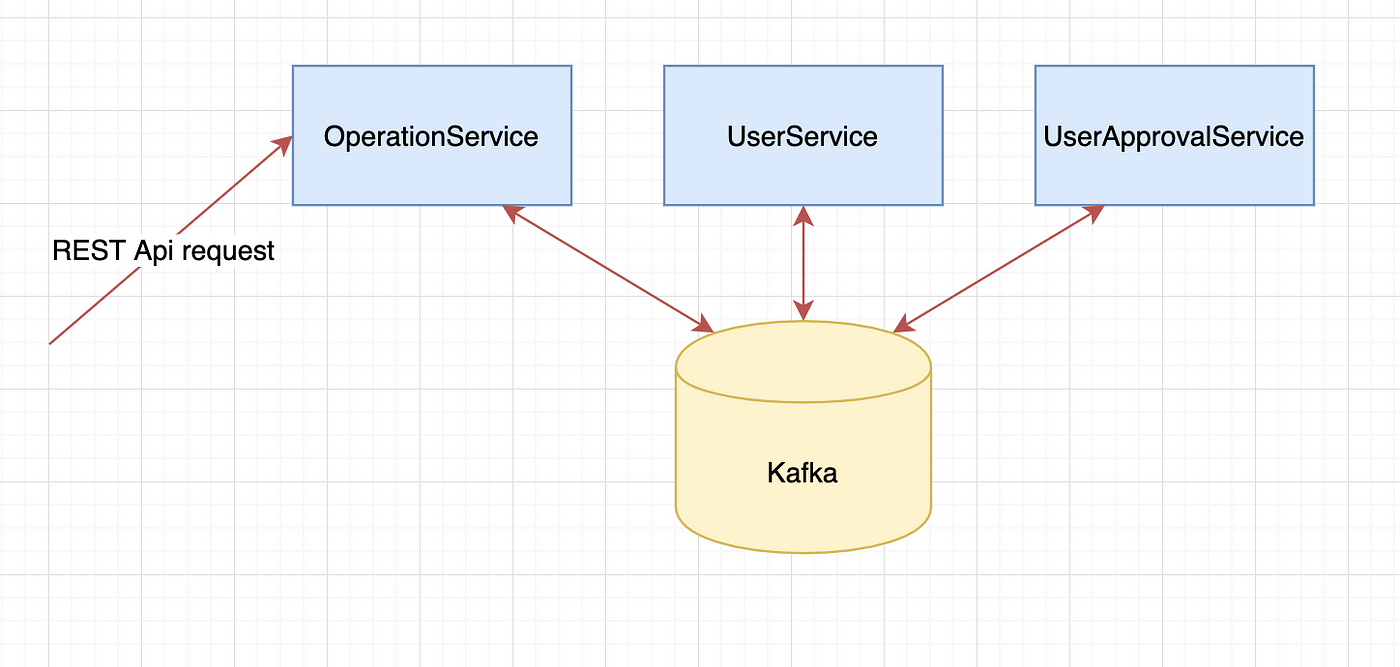

Image 1: Architecture overview

Kafka 消费者/生产者 “用户审批服务” 会根据 Kafka 主题中有多少未处理的消息自动缩放(HPA)。还有一个节点/集群缩放器。

我们将扩展到每秒23000个 Kafka 事件,11个 Kubernetes 节点和280个 Pod。

可扩展的微服务演示 K8s Istio Kafka

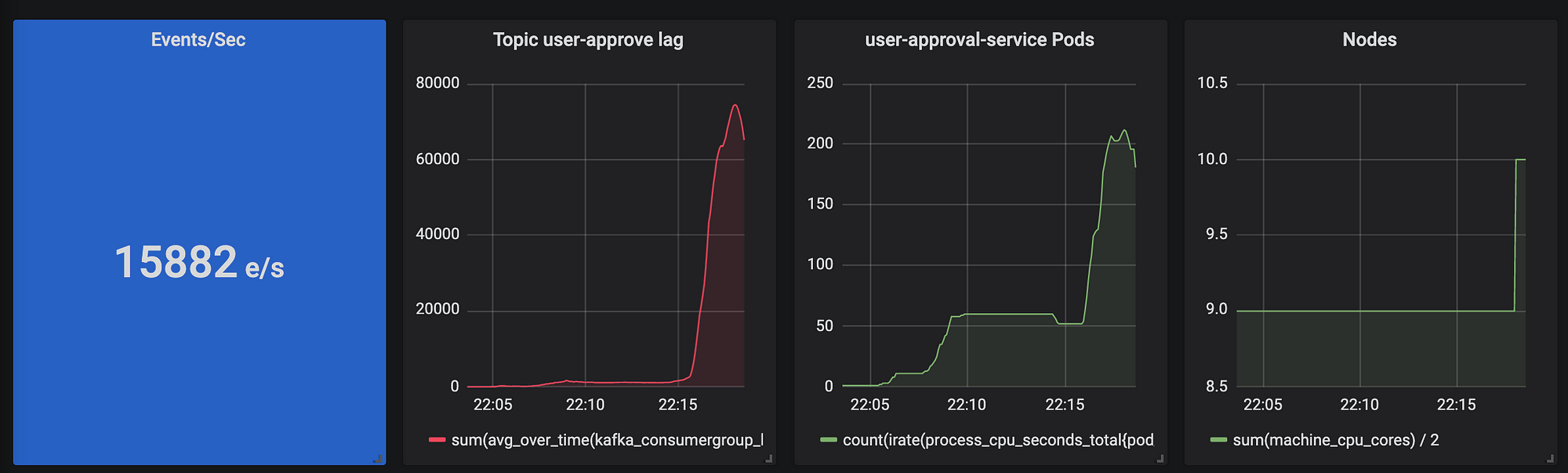

Image 2: Results overview

该应用程序完全使用 Terraform 编写,并且可以使用一条命令来运行。

技术栈

  • Terraform
  • (Azure) K8s, MongoDB, Container Registry
  • (ConfluentCloud) Kafka
  • Istio
  • Grafana, Prometheus, Kafka Exporter, Kiali
  • Python, Go

资料库

< https://github.com/wuestkamp/s … e-dem
o>

查看自述文件以获取有关如何运行程序的说明。

架构图

可扩展的微服务演示 K8s Istio Kafka

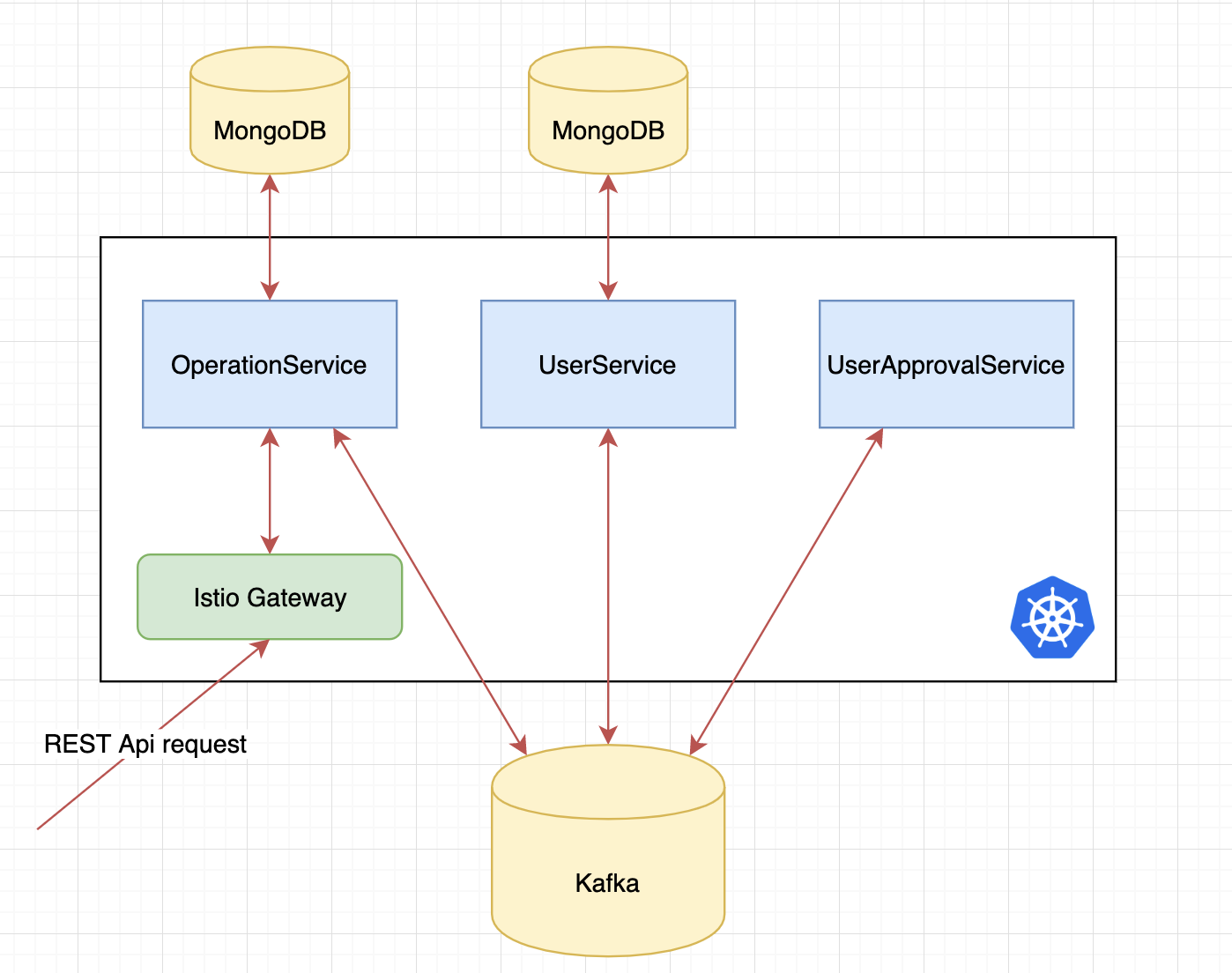

Image 3: Architecture

我们有三个微服务:

  • 操作服务(Python): 接收同步的 REST 请求,并将其转换为异步事件。将请求作为“操作”进行跟踪,并将其存储在自己的数据库中。
  • 用户服务(Python): 处理用户创建并将其存储于自己的数据库中。
  • 用户审批服务(Go): 可以批准/拒绝用户,无状态服务。

Kafka 集群由 ConfluentCloud 管理,Mongo 数据库和 K8s 集群由 Azure 管理。

每个服务的数据库

我们不会使用多个服务共享一个大型数据库,每个服务都有自己的数据库(如果是有状态的)。我们仍然只有一台 MongoDB 数据库服务器,但是在一台服务器上可以存在多个数据库。如果微服务使用相同的类型/版本,则它们可以共享相同的数据库服务器。详细内容请阅读 这里

异步通信

这三个微服务彼此异步通信,没有直接的同步连接。异步通信的优点之一是松耦合。如果 用户审批服务 停止服务了一段时间,请求不会失败,只是需要更长的时间,直到用户获得审批完成。因此,在使用异步通信时,无需执行重试或断路器。

消息的流程图

可扩展的微服务演示 K8s Istio Kafka

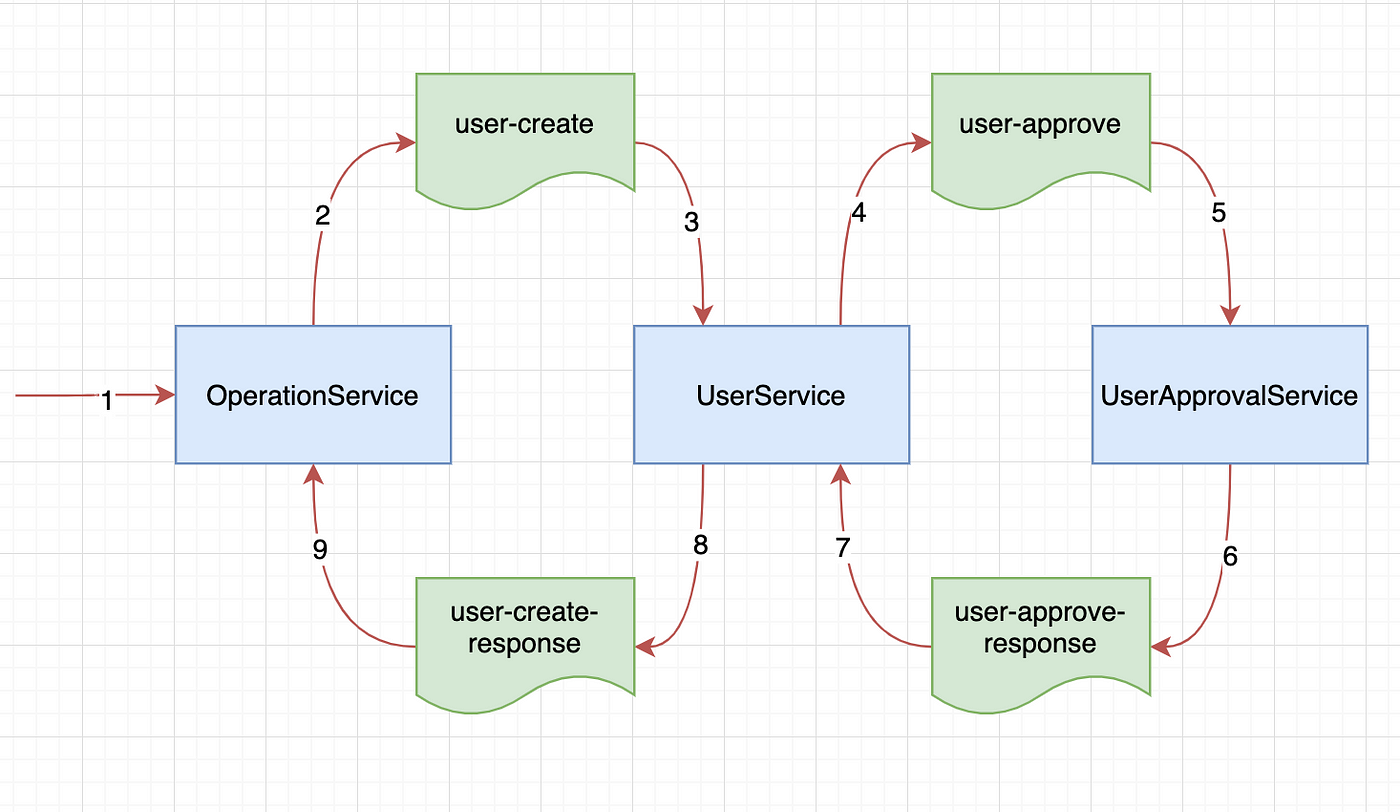

Image 4: Message workflow

图四显示了消息是如何生成和消费的。用户服务使用用户创建的消息,创建待审批的用户并存储于MongoDB,然后生成用户审批的消息。

一旦收到来自 用户审批服务 的用户批准响应消息,它将更新用户为“批准”或“未批准”,并生成用户创建响应消息,操作服务将接收该消息,该消息将更新操作状态为“完成”。

SAGA 模式

当使用一个大型 (MySQL) 关系数据库时,您只需将操作包装在数据库事务中即可。SAGA 模式可用于实现类似于 ACID 的事物,可用来跨多个微服务进行操作。

在图4中,可以将用户服务视为 SAGA 用户创建的协调器。因为它通过生产和消费各种消息来协调用户的创建。在此示例中,仅涉及一项服务(用户审批服务),但是如果有更多服务,可能会变得更加复杂。

可以将 SAGA 与状态机进行比较并实现为状态机。了解更多关于 SAGA 模式以及编排和编排之间的区别,请阅读这里: https://microservices.io/patterns/data/saga.html

同步 <-> 异步转换

可扩展的微服务演示 K8s Istio Kafka

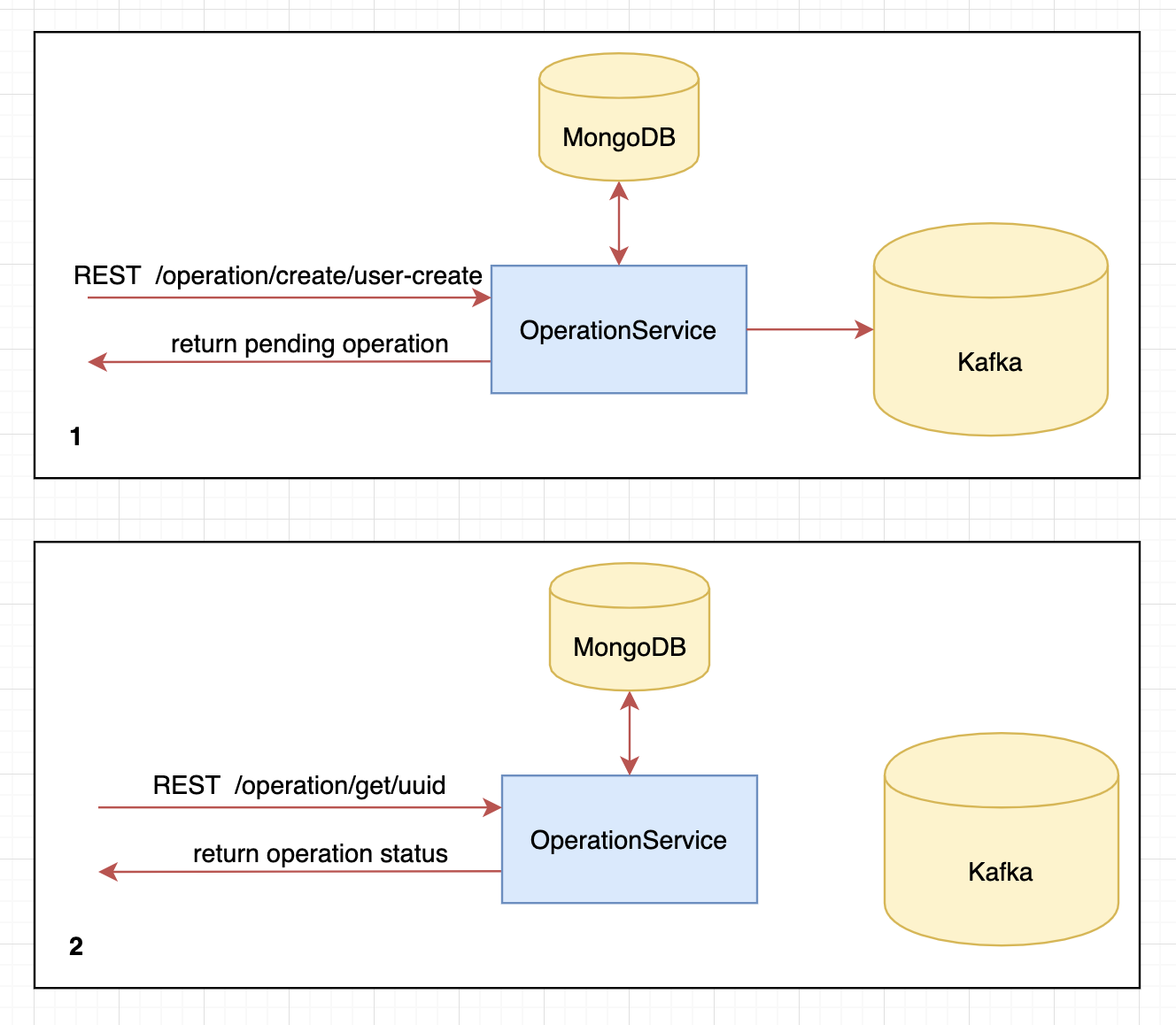

Image 5: Sync to Async conversion

(1) 图5显示,首先对操作服务进行同步 REST 调用以创建一个新操作,这种情况为“用户创建”。操作服务发出异步消息,然后立即以挂起状态返回新操作。

(2)返回的操作包含一个 UUID,可以使用该 UUID 定期获取该操作的当前状态。该操作将根据其他服务提出的异步请求进行更新。

基于 Kafka 消息计数的扩展

Kubernetes 集群扩展在 Azure 上使用 Terraform 配置。在 用户审批服务 的部署上,我们还有一个HPA(水平Pod自动缩放器)。

HPA 会监听一个自定义指标,该指标提供有关用户审批的 Kafka 主题中尚未处理的消息数量。如果有消息排队,我们会增加更多的 Pod。

用户审批服务在处理消息后会休眠200毫秒。这意味着如果它是唯一实例,并且不断收到新消息,它将会落后。

监控与指标

我们使用 Prometheus 和 Grafana 实现可视化。

Kafka 指标

我们使用 kafka_exporter
从 Kafka 获取指标,它可以为 Prometheus 和 Grafana 提供这些指标。我们在用户审批服务的每个 Pod 中将 kafka_exporter 作为 sidecar,以便可以从每个 Pod 中或者为每个 Pod 使用指标。

为了使这些 Kafka Prometheus 指标可用作 K8s 的自定义指标(HPA 必需),我们使用 k8s-prometheus-adapter

“`

confirm install

kubectl api-versions | grep "custom.metrics"

list Kafka topic metrics

kubectl get –raw /apis/custom.metrics.k8s.io/v1beta1 | jq

list Kafka topic metrics for every pod

kubectl get –raw "/apis/custom.metrics.k8s.io/v1beta1/namespaces/default/pod/*/kafka_consumergroup_lag" | jq

“`

更多详细信息请访问该项目的 prometheus-adapter.yaml
。现在我们可以将这些 Kafka 指标用于 K8s HPA 。

Istio 指标 / Kiali

Kiali 与 Istio 完美结合,并立即为我们提供了概要图:

可扩展的微服务演示 K8s Istio Kafka

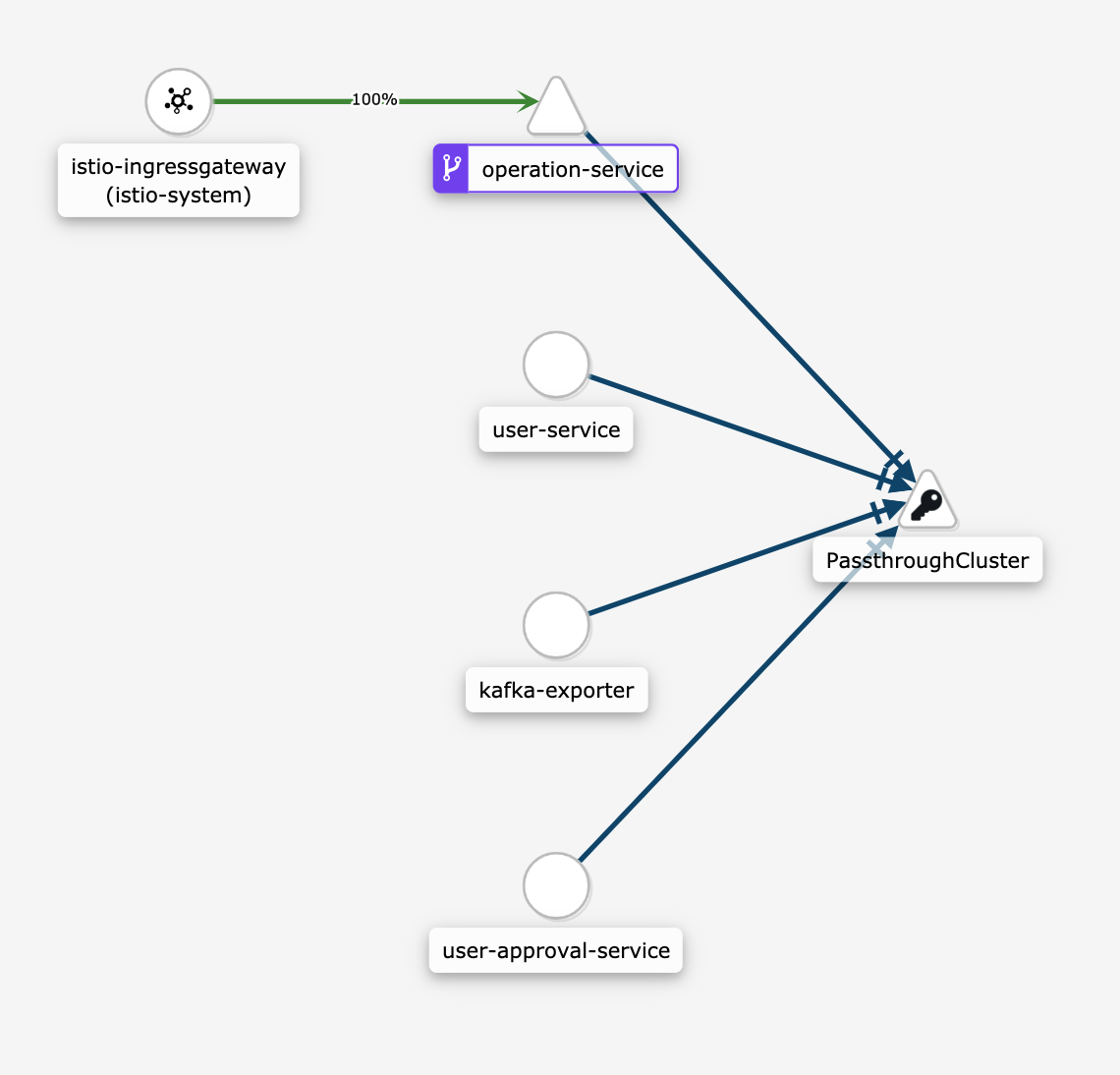

Image 6: Kiali network

6中,我们看到 REST 请求命中 Istio Gateway,然后是 操作服务。其余的通信都通过 “PassthroughCluster” 进行,这是外部托管的 kafka。我们还可以看到 kafka-exporter 正在与 Kafka 进行通信以收集指标。

到目前为止,Istio 无法更加详细地管理 Kafka 流量,而是将其作为 TCP 进行处理。Envoy 似乎已经能够做到这一点,这意味着 Istio 将效仿。我们可能还会看到 Kiali 的进步,例如在边缘显示每秒的消息数。

在 Joel Takvorian 的 Twitter 线程中了解更多信息,他在其中设法将 Kafka 节点包含在 Kiali 服务图谱中。

See Joel Takvorian’s other Tweets

行动

现在,乐趣开始了。

用户审批服务落后了

在未启用 HPA 的情况下,我们每秒创建约60个新事件。

可扩展的微服务演示 K8s Istio Kafka

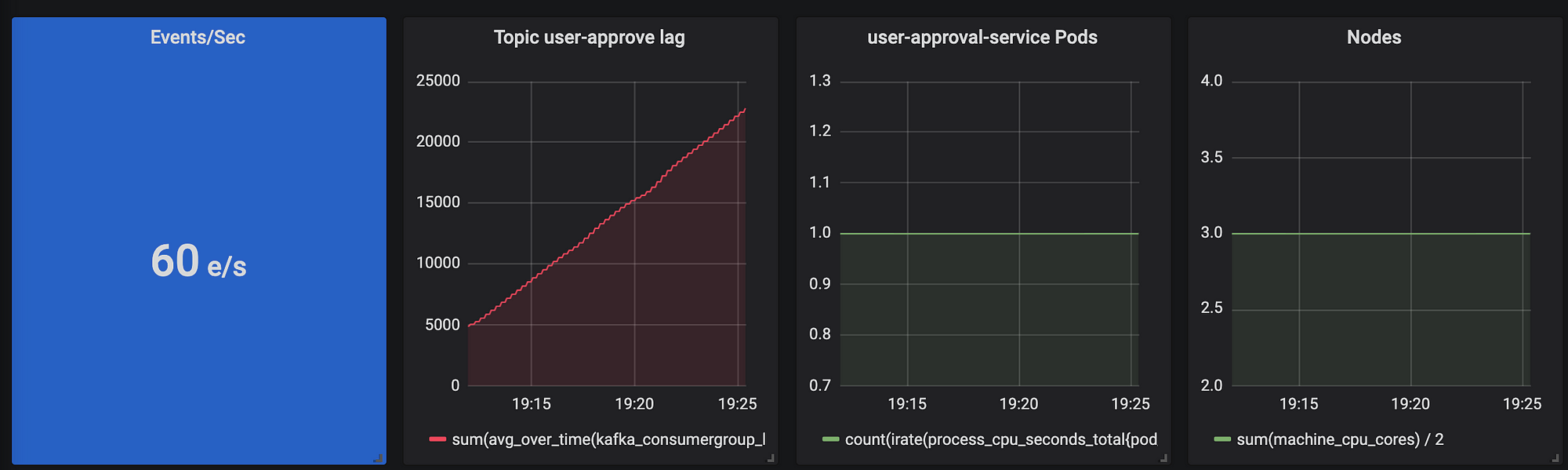

Image 7: topic user-approve lag is rising”’

从左到右,我们看到:

  • Kafka 事件/秒
  • 尚未处理(滞后)用户审批事件
  • 用户审批服务 pod 数量
  • node 节点数量

用户审批服务在处理消息后会休眠200毫秒。这意味着如果只有单个实例并且新事件不断出现,用户审批服务将落后,如图7所示。

开启缩放

现在启用了 HPA,并且不断增加 REST 请求以创建新用户。

可扩展的微服务演示 K8s Istio Kafka

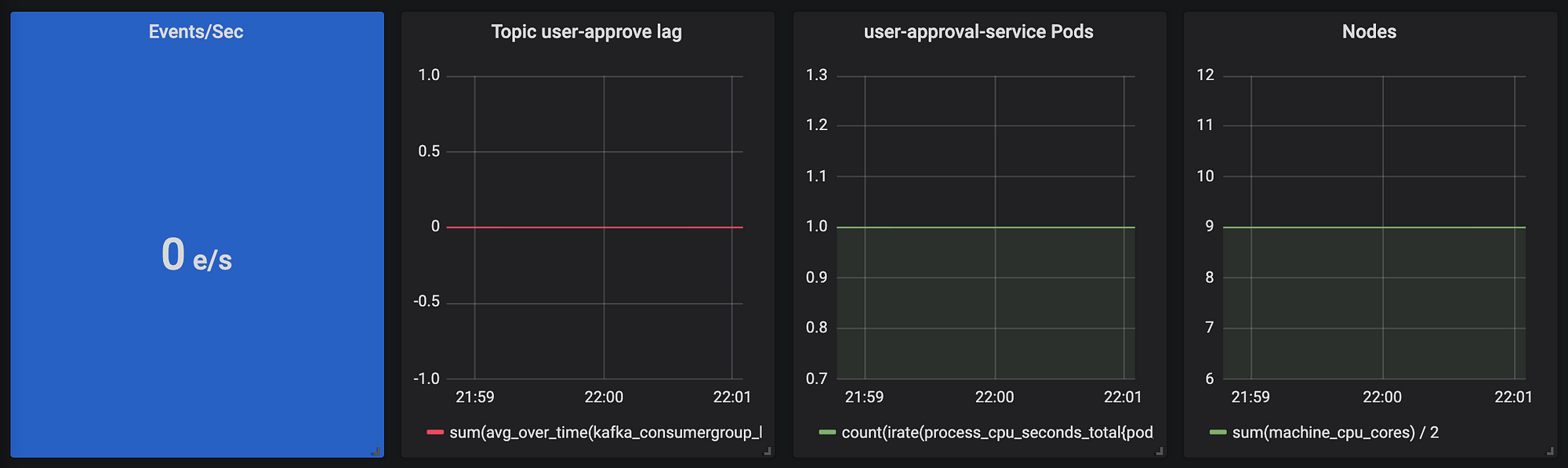

Image 8: no load, but we start with 9 Nodes for faster scaling

可扩展的微服务演示 K8s Istio Kafka

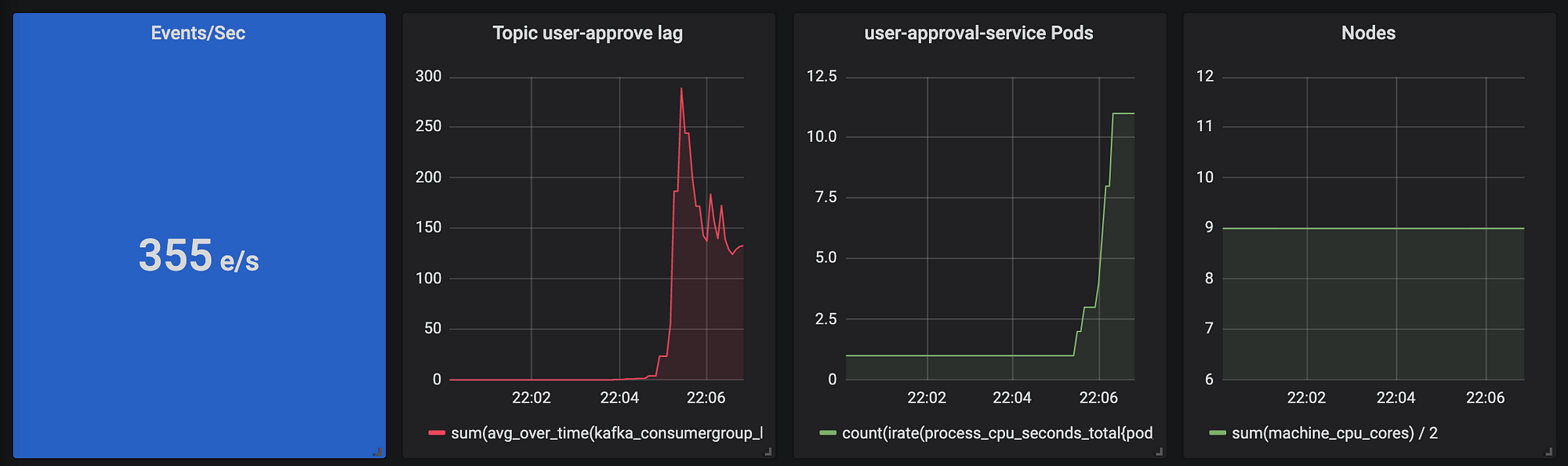

Image 9: Requests hitting, we see HPA scaling up the Kafka consumer UserApprovalService

可扩展的微服务演示 K8s Istio Kafka

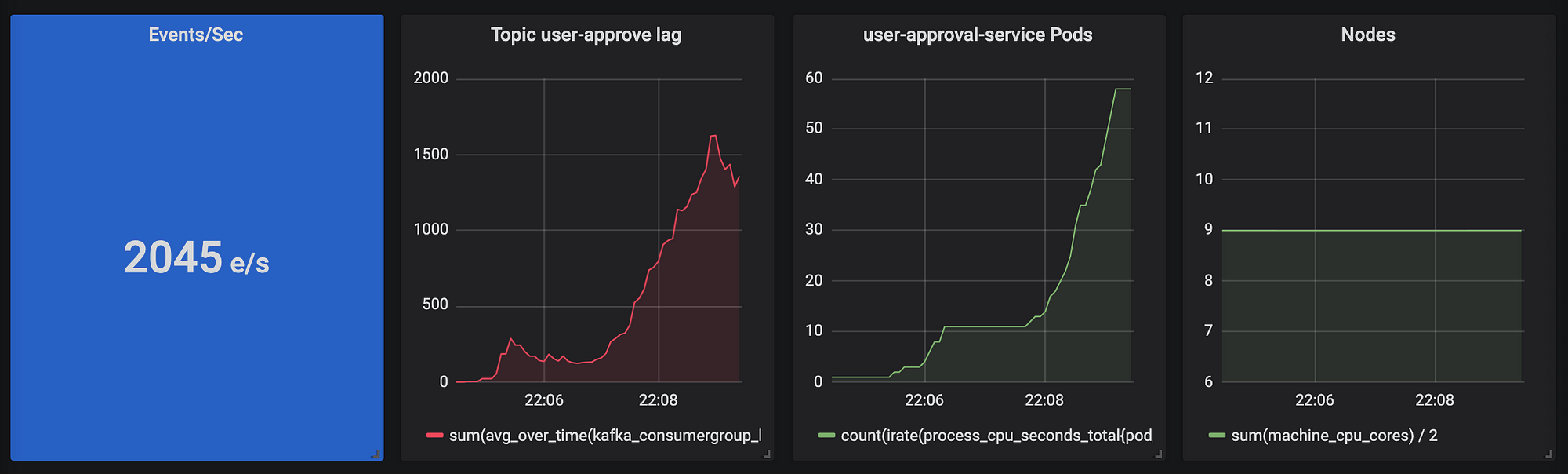

Image 10: 2045 Events per second

可扩展的微服务演示 K8s Istio Kafka

Image 11: First node scaling

可扩展的微服务演示 K8s Istio Kafka

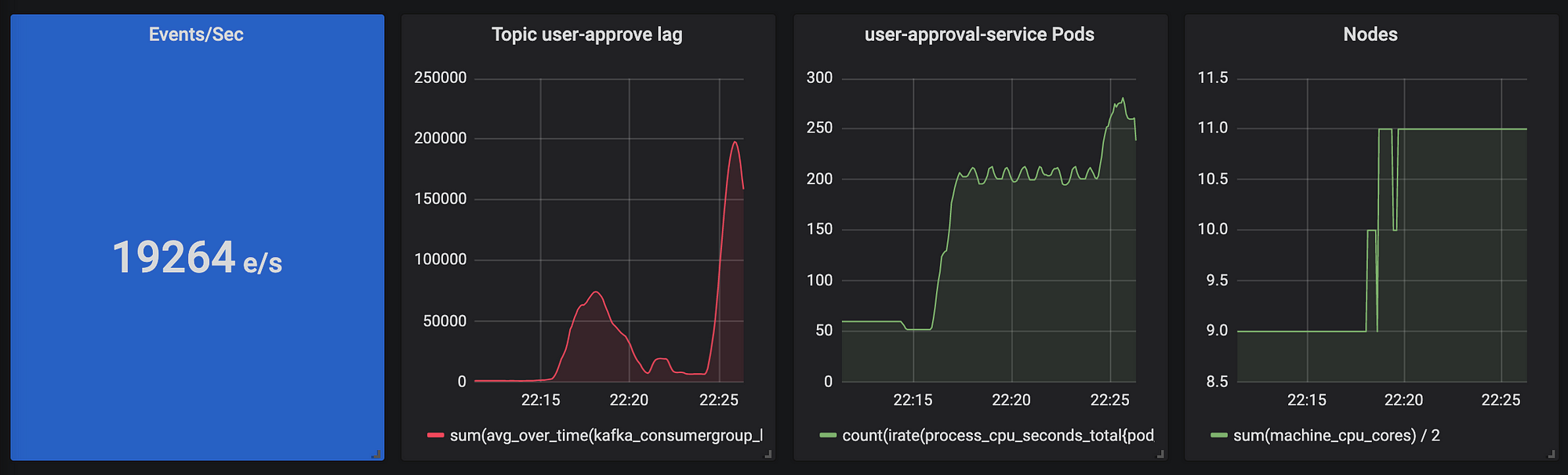

Image 12: Close to 20000 Events per second

可扩展的微服务演示 K8s Istio Kafka

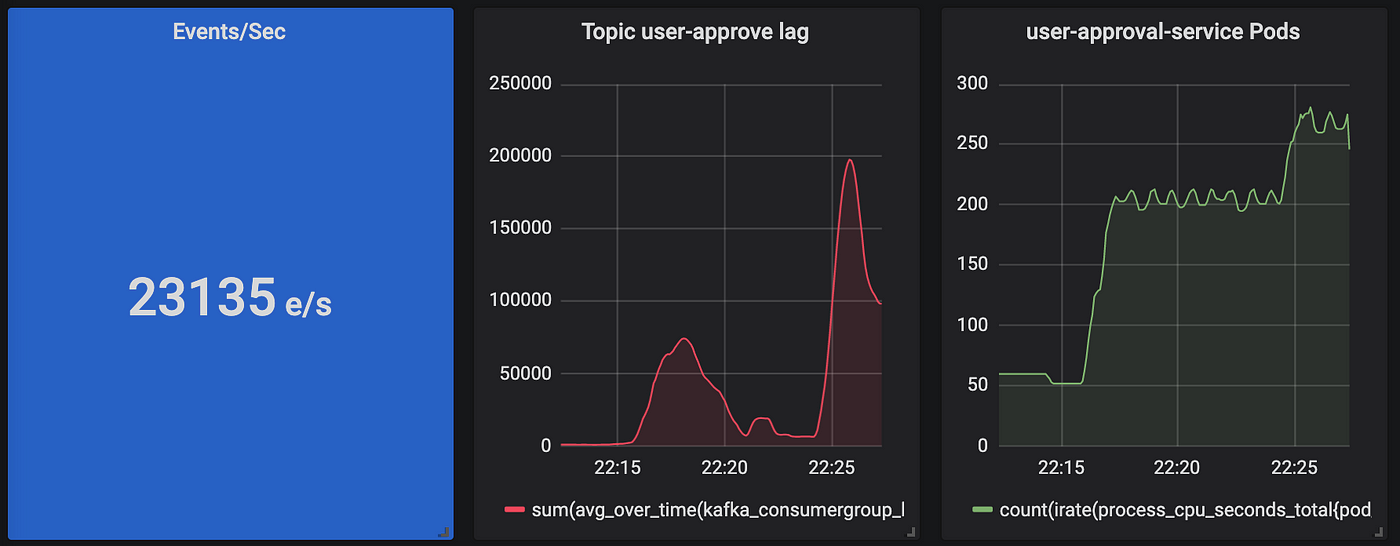

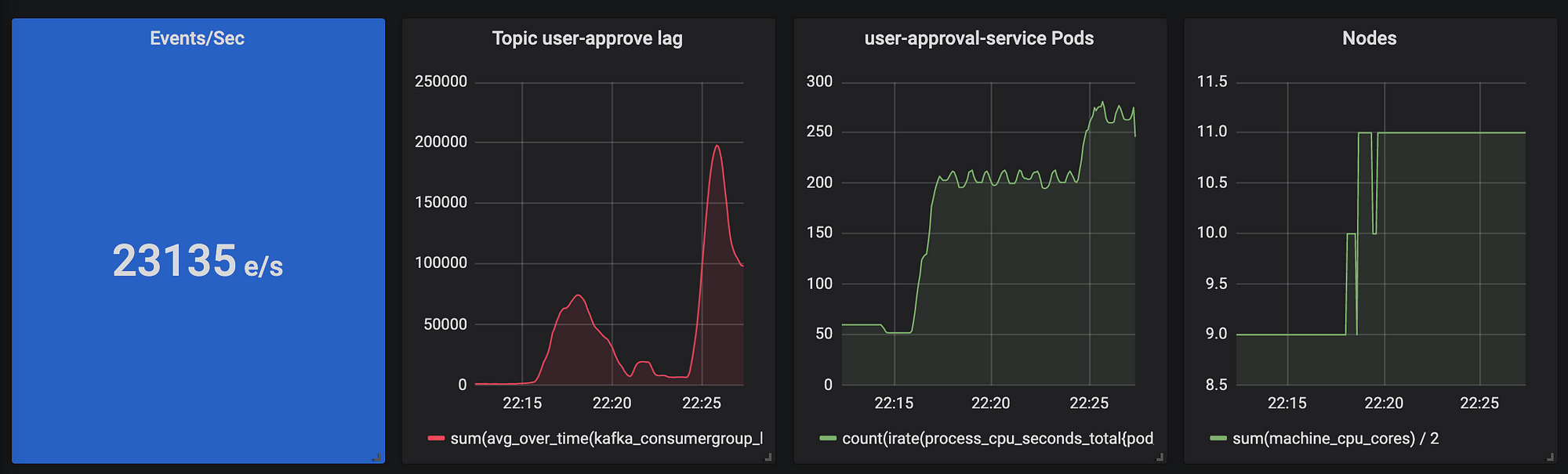

Image 13: 23000 !

回顾

该应用程序自动扩展到约280个 用户审批服务 pod,11个 node节点,每秒处理约23000个事件!这是一个不错的开始:)

这仅受 Azure 账户的计算限制,无法再创建更多 node 节点。

资料来源

  • 我非常喜欢的一本惊人的书:克里斯.理查森(Chris Richardson)的《微服务模式》。本书的许多信息也可以在 https://microservices.io
    上找到。
  • 一篇关于如何在 Kafka 上使用 HPA 的精彩文章

原文链接: Scalable Microservice Demo K8s Istio Kafka
翻译:xiebo)
