【图解Springboot】WebMvc自动装配

关于源码解析文章,我感觉阅读学习的效率并不高。没有脑图来的实在,自顶向下自行学习,能大大增加学习效率。【图解Springboot】系列文章只放干货,不说废话。

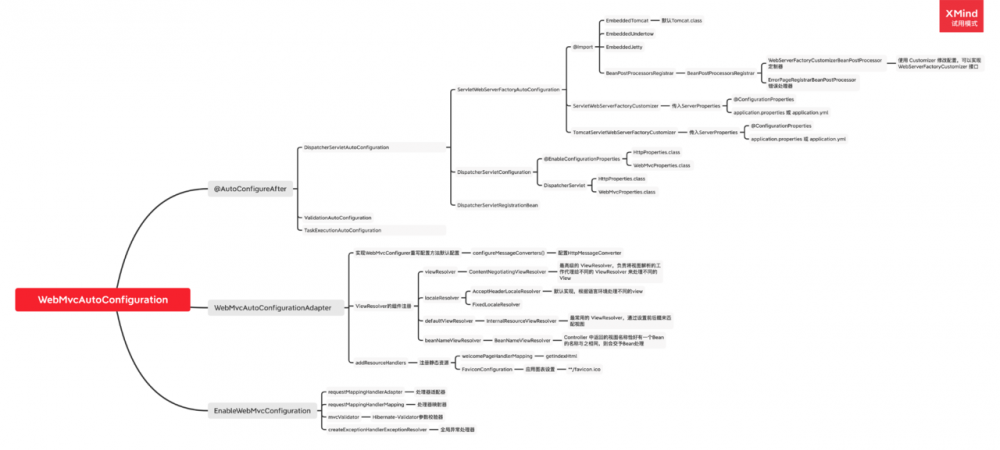

【图解Springboot】WebMvc自动装配

总结

  • WebMvcAutoConfiguration 是Springboot的自动装载WebMvc的入口,这一点可以通过 spring.factories 配置文件得知。

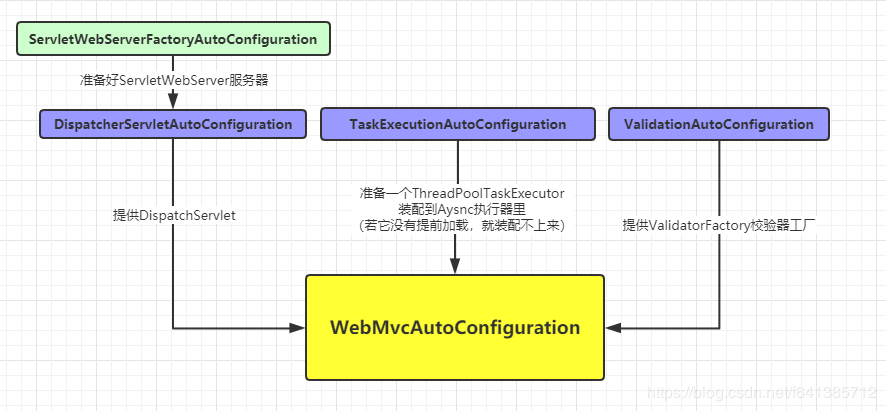

  • WebMvcAutoConfiguration 在加载前, @AutoConfigureAfter 会先加载 DispatcherServletAutoConfiguration ,而 DispatcherServletAutoConfiguration 加载前又会加载 ServletWebServerFactoryAutoConfiguration
【图解Springboot】WebMvc自动装配
  • WebMvcAutoConfiguration 会加载 EnableWebMvcConfigurationWebMvcAutoConfigurationAdapter 两个内部类创建并配置包括 消息转换器视图解析器处理器映射器处理器适配器静态资源映射配置 等。
  • SpringBoot会根据当前classpath下的类来决定装配哪些组件,启动哪种类型的Web容器`
  • 配置 SpringBoot 应用除了可以使用 properties、yml文件之外,还可以使用 Customizer 来自定义编程式配置。

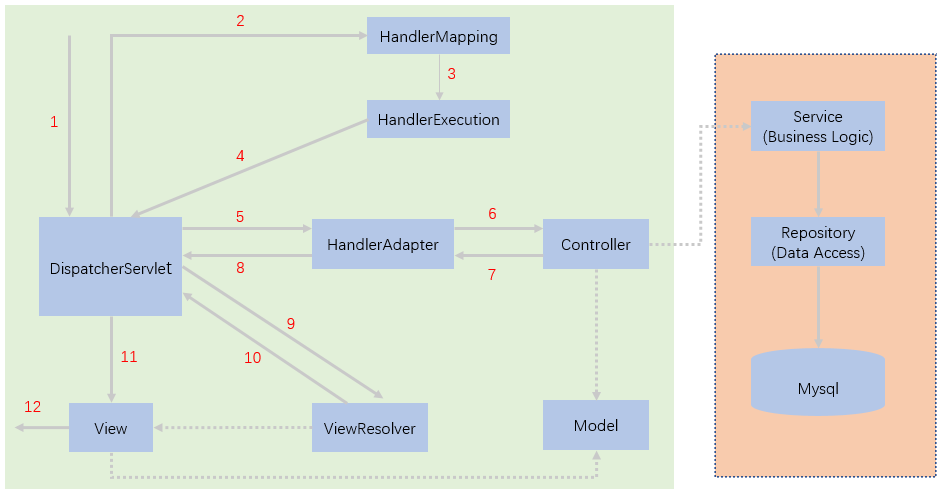

[附] SpringMvc执行流程

【图解Springboot】WebMvc自动装配

1.
DispatcherServlet 表示前置控制器,是整个SpringMVC的控制中心。用户发出请求,
DispatcherServlet

接收请求并拦截请求。

2. HandlerMapping 为处理器映射。 DispatcherServlet 调用 HandlerMapping , HandlerMapping 根据请求url查找 Handler

3. HandlerExecution 表示具体的 Handler ,其主要作用是根据url查找控制器,如上url被查找控制器为:input-product

4. HandlerExecution 将解析后的信息传递给 DispatcherServlet ,如解析控制器映射等

5. HandlerAdapter 表示处理器适配器,其按照特定的规则去执行 Handler

6. Handler 让具体的 Controller 执行

7. Controller 将具体的执行信息返回给 HandlerAdapter ,如ModelAndView

8. HandlerAdapter 将视图逻辑名或模型传递给 DispatcherServlet

9. DispatcherServlet 调用视图解析器( ViewResolver )来解析 HandlerAdapter 传递的逻辑视图名

10.视图解析器将解析的逻辑视图名传给 DispatcherServlet

11. DispatcherServlet 根据视图解析器解析的视图结果,调用具体的视图

12.最终视图呈现给用户。

当然日常开发中,我们并不一定会用到 ViewResolver ,大多数情况是返回JSON数据@RestController 中的 @ResponseBody 会帮我们处理这个问题。

/**
 * Annotation that indicates a method return value should be bound to the web
 * response body. Supported for annotated handler methods.
 *
 * <p>As of version 4.0 this annotation can also be added on the type level in
 * which case it is inherited and does not need to be added on the method level.
 *
 * @author Arjen Poutsma
 * @since 3.0
 * @see RequestBody
 * @see RestController
 */
复制代码

原文

https://juejin.im/post/5f053c92f265da22e77c0fa6
