Mybatis源码分析

这篇文章我们来深入阅读下Mybatis的源码,希望以后可以对底层框架不那么畏惧,学习框架设计中好的思想;

架构原理

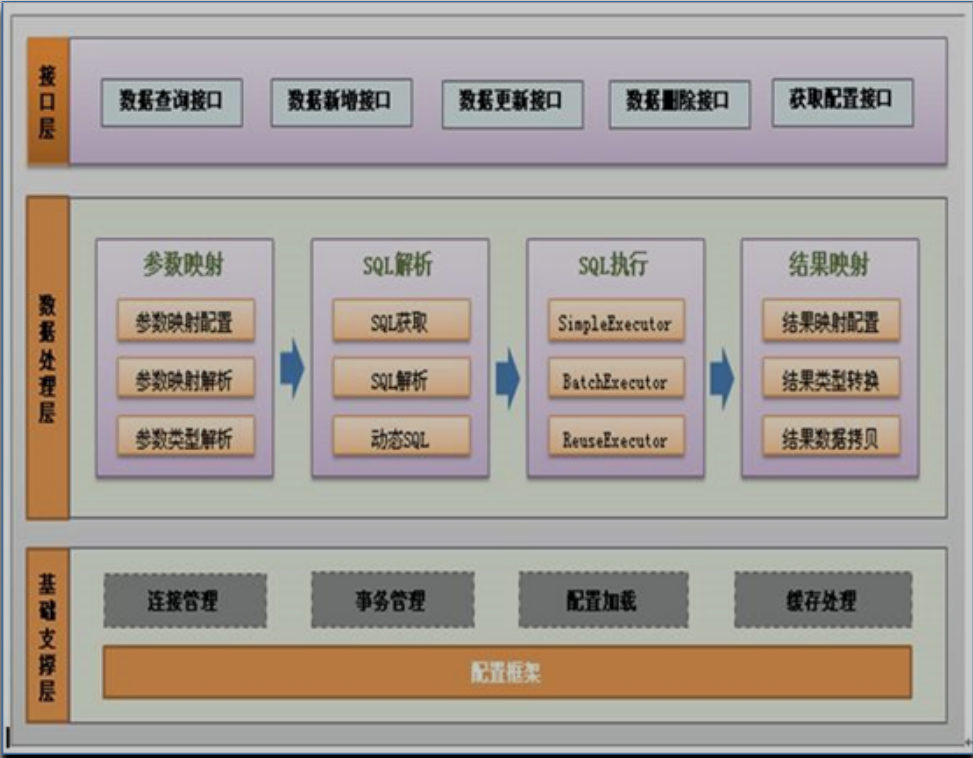

架构图

Mybatis源码分析

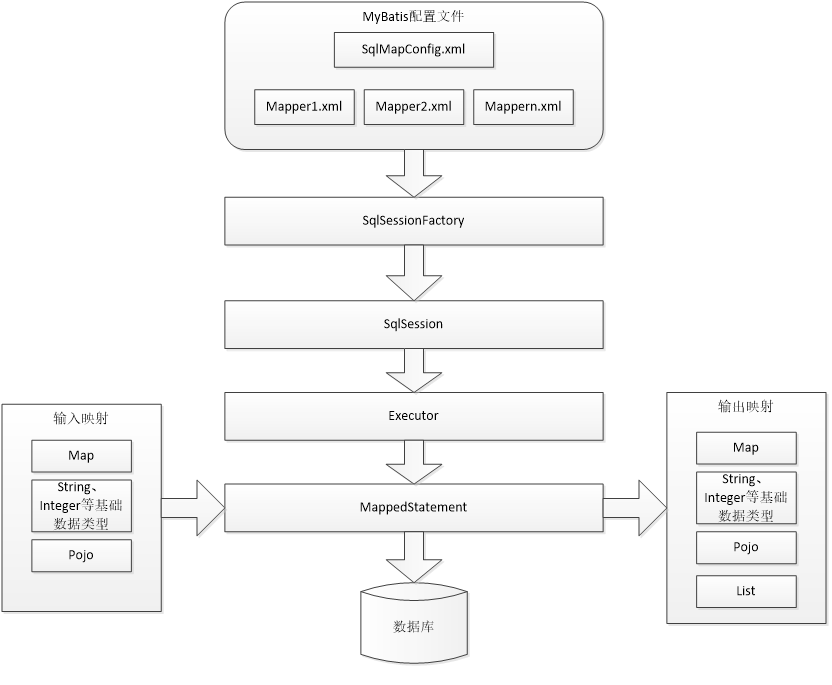

架构流程图

Mybatis源码分析

上面这两幅图来源于网络,不过画的很好,基本说明了Mybatis的架构流程。

说明:

  1. Mybatis配置文件

    • SqlMapConfig.xml,此文件作为mybatis的全局配置文件,配置了mybatis的运行环境等信息。
    • Mapper.xml,此文件作为mybatis的sql映射文件,文件中配置了操作数据库的sql语句。此文件需要在 SqlMapConfig.xml中加载。
  2. SqlSessionFactory

    • 通过mybatis环境等配置信息构造SqlSessionFactory,即会话工厂。
  3. SqlSession

    • 通过会话工厂创建sqlSession即会话,程序员通过sqlsession会话接口对数据库进行增删改查操作。
  4. Executor执行器

    • mybatis底层自定义了Executor执行器接口来具体操作数据库,Executor接口有两个实现,一个是基本执行器(默认)、一个是缓存执行器,sqlsession底层是通过executor接口操作数据库的。
  5. MappedStatement

    • 它也是mybatis一个底层封装对象,它包装了mybatis配置信息及sql映射信息等。mapper.xml文件中一个selectinsertupdatedelete标签对应一个Mapped Statement对象,selectinsertupdatedelete标签的id即是Mapped statement的id。
    • Mapped Statement对sql执行输入参数进行定义,包括HashMap、基本类型、pojo,Executor通过MappedStatement在执行sql前将输入的java对象映射至sql中,输入参数映射就是jdbc编程中对preparedStatement设置参数。
    • Mapped Statement对sql执行输出结果进行定义,包括HashMap、基本类型、pojo,Executor通过MappedStatement在执行sql后将输出结果映射至java对象中,输出结果映射过程相当于jdbc编程中对结果的解析处理过程。

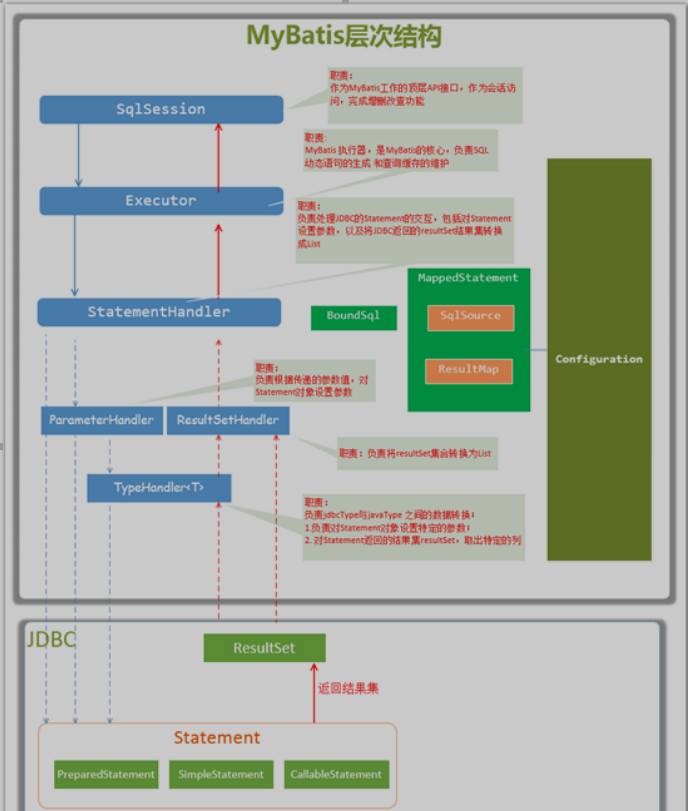

调用流程图

Mybatis源码分析

Executor

MyBatis执行器,是MyBatis 调度的核心,负责SQL语句的生成和查询缓存的维护

StatementHandler

封装了JDBC Statement操作,负责对JDBC statement 的操作,如设置参数、将Statement结果集转换成List集合。

ParameterHandler

负责对用户传递的参数转换成JDBC Statement 所需要的参数

ResultSetHandler

负责将JDBC返回的ResultSet结果集对象转换成List类型的集合

TypeHandler

负责java数据类型和jdbc数据类型之间的映射和转换

SqlSource

负责根据用户传递的parameterObject,动态地生成SQL语句,将信息封装到BoundSql对象中,并返回BoundSql表示动态生成的SQL语句以及相应的参数信息

源码解析

加载全局配置文件

  • 找入口:SqlSessionFactoryBuilder#build方法
SqlSessionFactoryBuilder#build 构建SqlSessionFactory
    XMLConfigBuilder#parse 全局配置文件解析,封装成Configuration对象
        #parseConfiguration 从根路径开始解析,加载的信息设置到Configuration对象中
            #mapperElement 解析mapper映射文件
                XMLMapperBuilder#parse 具体解析mapper映射文件
                    SqlSessionFactoryBuilder#build:创建SqlSessionFactory接口的默认实现类
  • 总结
1.SqlSessionFactoryBuilder创建SqlsessionFactory时,需要传入一个Configuration对象。
2.XMLConfigBuilder对象会去实例化Configuration。
3.XMLConfigBuilder对象会去初始化Configuration对象。
    通过XPathParser去解析全局配置文件,形成Document对象
    通过XPathParser去获取指定节点的XNode对象。
    解析Xnode对象的信息,然后封装到Configuration对象中
  • 相关类和接口
|--SqlSessionFactoryBuilder
|--XMLConfigBuilder
|--XPathParser
|--Configuration

加载映射配置文件

  • 找入口:XMLConfigBuilder#mapperElement方法
XMLConfigBuilder#mapperElement:解析全局配置文件中的<mappers>标签
    |--XMLMapperBuilder#构造方法:专门用来解析映射文件的
        |--XPathParser#构造方法:
            |--XPathParser#createDocument():创建Mapper映射文件对应的Document对象
            |--MapperBuilderAssistant#构造方法:用于构建MappedStatement对象的
        |--XMLMapperBuilder#parse():
            |--XMLMapperBuilder#configurationElement:专门用来解析mapper映射文件
                |--XMLMapperBuilder#buildStatementFromContext:用来创建MappedStatement对象的
                    |--XMLMapperBuilder#buildStatementFromContext
                        |--XMLStatementBuilder#构造方法:专门用来解析MappedStatement
                        |--XMLStatementBuilder#parseStatementNode:
                            |--MapperBuilderAssistant#addMappedStatement:创建 MappedStatement对象
                                |--MappedStatement.Builder#构造方法
                                |--MappedStatement.Builder#build方法:创建MappedStatement对象,并存储 到Configuration对象中
  • 相关接口和类
|--XMLConfigBuilder
|--XMLMapperBuilder
|--XPathParser
|--MapperBuilderAssistant
|--XMLStatementBuilder
|--MappedStatement

SqlSource创建流程

  • 找入口:XMLLanguageDriver#createSqlSource
XMLLanguageDriver#createSqlSource 创建SqlSource,解析SQL,封装SQL语句(出参数绑定)和入参信息

​    XMLScriptBuilder 构造函数:初始化动态SQL中的节点处理器集合
​        XMLScriptBuilder#parseScriptNode
​            #parseDynamicTags 解析select/insert/ update/delete标签中的SQL语句,最终将解析到的SqlNode封装到MixedSqlNode中的List集合中
​            DynamicSqlSource 构造方法:如果SQL中包含${}和动态SQL语句,则将SqlNode封装到DynamicSqlSource
​            RawSqlSource 构造方法:如果SQL中包含#{},则将SqlNode封装到RawSqlSource中,并指定parameterType
​                SqlSourceBuilder#parse
​                    ParameterMappingTokenHandler 构造方法
​                        GenericTokenParser#构造方法,指定待分析的openToken和closeToken并指定处理器
​                            GenericTokenParser#parse 解析#{}
​                                ParameterMappingTokenHandler#handleToken  处理token(#{}/${})
​                                    #buildParameterMapping 创建ParameterMapping对象
​                                StaticSqlSource 构造方法,将解析之后的sql信息,封装到StaticSqlSource 对象
  • 相关类和接口
|--XMLLanguageDriver
|--XMLScriptBuilder
|--SqlSource
|--SqlSourceBuilder

创建Mapper代理对象

  • 找入口:DefaultSqlSession#getMapper
|--DefaultSqlSession#getMapper:获取Mapper代理对象
​    |--Configuration#getMapper:获取Mapper代理对象
​        |--MapperRegistry#getMapper:通过代理对象工厂,获取代理对象
​            |--MapperProxyFactory#newInstance:调用JDK的动态代理方式,创建Mapper代理

SqlSession执行主流程

  • 找入口:DefaultSqlSession#selectList()
DefaultSqlSession#selectList
​    CachingExecutor#query
​        BaseExecutor#query 委托给BaseExecutor执行
​            #queryFromDatabase
​            SimpleExecutor#doQuery  执行查询
​                Configuration#newStatementHandler  创建路由功能的StatementHandler,根据MappedStatement中的StatementType
​            SimpleExecutor#prepareStatement  设置PreapreStatement 的参数
​            BaseExecutor#getConnection 获取数据库连接
​                BaseStatementHandler#prepare 创建Statement PrepareStatement、Statement、CallableStatement)
​                PreparedStatementHandler#parameterize 设置参数
​                PreparedStatementHandler#query 执行SQL语句(已经设置过参数),并且映射结果集
​                    com.mysql.jdbc.PreparedStatement#execute 调用JDBC的api执行Statement
​                        DefaultResultSetHandler#handleResultSets  处理结果集
  • 相关接口和类
|--DefaultSqlSession
|--Executor
    |--CachingExecutor
    |--BaseExecutor
    |--SimpleExecutor
|--StatementHandler
    |--RoutingStatementHandler
    |--PreparedStatementHandler
|--ResultSetHandler
    |--DefaultResultSetHandler

BoundSql获取流程

  • 找入口:MappedStatement#getBoundSql方法
MappedStatement#getBoundSql
​    DynamicSqlSource#getBoundSql
​        SqlSourceBuilder#parse 执行解析:将带有#{}的SQL语句进行解析,然后封装到StaticSqlSource中
​            GenericTokenParser  #构造方法,指定待分析的openToken和closeToken,并指定处理器
​                GenericTokenParser#parse 解析SQL语句,处理openToken和closeToken中的内容
​                    ParameterMappingTokenHandler#handleToken 处理token(#{}/${})
​                        #buildParameterMapping  创建 ParameterMapping对象
​                            StaticSqlSource#构造方法 : 将解析之后的SQL信息,封装到StaticSqlSource
|--RawSqlSource#getBoundSql
​    |--StaticSqlSource#getBoundSql
​        |--BoundSql#构造方法:将解析后的sql信息、参数映射信息、入参对象组合到BoundSql对象中

参数映射流程

  • 找入口: 其实就是SqlSession执行流程中的 PreparedStatementHandler#parameterize
|--PreparedStatementHandler#parameterize:设置PreparedStatement的参数
​    |--DefaultParameterHandler#setParameters:设置参数
​        |--BaseTypeHandler#setParameter:
​            |--xxxTypeHandler#setNonNullParameter:调用PreparedStatement的setxxx方法

处理结果集

  • 找入口:其实就是SqlSession执行流程中的 DefaultResultSetHandler#handleResultSets
|--DefaultResultSetHandler#handleResultSets
​    |--DefaultResultSetHandler#handleResultSet
​        |--DefaultResultSetHandler#handleRowValues
​            |--DefaultResultSetHandler#handleRowValuesForSimpleResultMap
​                |--DefaultResultSetHandler#getRowValue
​                    |--DefaultResultSetHandler#createResultObject:创建映射结果对象
​                    |--DefaultResultSetHandler#applyAutomaticMappings
​                    |--DefaultResultSetHandler#applyPropertyMappings

基本上Mybatis的流程就是这样了,其中还有很多实现细节暂时看不太懂。 我认为学习框架源码分为两步:

  1. 抓住主线,掌握框架的原理和流程;
  2. 理解了处理思路之后,再去理解面向对象思想和设计模式的用法;

目前第一步尚有问题,需要多走几遍源码,加深下理解,一起加油~~
