Java 在PPT中添加、提取SmartArt图形

一、前言及环境构建

SmartArt图形常用于将文字量少、层次较明显的文本转换为具有各种附属关系、并列关系等关系结构的文档插图,以此来快速、轻松、有效地传达信息。本文将通过Java程序来介绍为PPT文档添加SmartArt图形的方法,并演示如何从文档中提取SmartArt图形的文本信息。

此次教程所用工具为 Free Spire.Presentation for Java (免费版),可通过 官网 下载获取。工具下载后进行解压,然后将lib文件夹下的Spire.Presentation.jar 文件导入Java程序。或者也可直接通过 maven仓库 进行工具的下载导入。

二、代码演示

示例1 添加SmartArt图形到PPT

以下代码里包含了添加默认SmartArt图形及创建自定义图形节点两种方式。

import com.spire.presentation.*;
import com.spire.presentation.diagrams.*;
public class AddSmartArt {
    public static void main(String[] args) throws Exception {

        //创建PPT文档,获取默认生成的第一张幻灯片
        Presentation ppt = new Presentation();
        ISlide slide = ppt.getSlides().get(0);

        //创建SmartArt图形1
        ISmartArt smartArt1 = slide.getShapes().appendSmartArt(50,50,200,200, SmartArtLayoutType.BASIC_CYCLE);//在幻灯片指定位置添加指定大小和布局类型的SmartArt图形
        smartArt1.setColorStyle(SmartArtColorType.COLORFUL_ACCENT_COLORS_4_TO_5);//设置SmartArt图形颜色类型
        smartArt1.setStyle(SmartArtStyleType.INTENCE_EFFECT);//设置SmartArt图形样式
        ISmartArtNode smartArtNode1 = smartArt1.getNodes().get(0);
        smartArtNode1.getTextFrame().setText("信息");//获取默认节点,添加内容
        smartArt1.getNodes().get(1).getTextFrame().setText("沟通");
        smartArt1.getNodes().get(2).getTextFrame().setText("分析");
        smartArt1.getNodes().get(3).getTextFrame().setText("优化");
        smartArt1.getNodes().get(4).getTextFrame().setText("执行");

        //创建SmartArt图形2,自定义节点内容
        ISmartArt smartArt2 = slide.getShapes().appendSmartArt(400,200,200,200,SmartArtLayoutType.BASIC_RADIAL);
        smartArt2.setColorStyle(SmartArtColorType.DARK_2_OUTLINE);
        smartArt2.setStyle(SmartArtStyleType.MODERATE_EFFECT);

        //删除默认的节点(SmartArt中的图形)
        for (Object a : smartArt2.getNodes()) {
            smartArt2.getNodes().removeNode((ISmartArtNode) a);
                }
        //添加一个母节点
        ISmartArtNode node2 = smartArt2.getNodes().addNode();
        //在母节点下添加三个子节点
        ISmartArtNode node2_1 = node2.getChildNodes().addNode();
        ISmartArtNode node2_2 = node2.getChildNodes().addNode();
        ISmartArtNode node2_3 = node2.getChildNodes().addNode();
        //在节点上设置文字及文字大小
        node2.getTextFrame().setText("生物");
        node2.getTextFrame().getTextRange().setFontHeight(14f);
        node2_1.getTextFrame().setText("动物");
        node2_1.getTextFrame().getTextRange().setFontHeight(12f);
        node2_2.getTextFrame().setText("植物");
        node2_2.getTextFrame().getTextRange().setFontHeight(12f);
        node2_3.getTextFrame().setText("微生物");
        node2_3.getTextFrame().getTextRange().setFontHeight(12f);

        // 保存文档
        ppt.saveToFile("output/AddSmartArt.pptx",FileFormat.PPTX_2013);
        ppt.dispose();
            }
        }

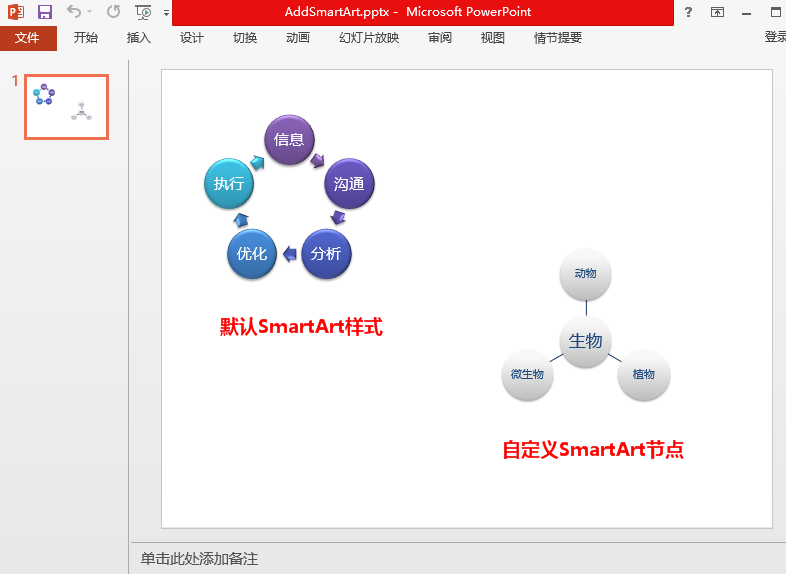

添加效果:

Java 在PPT中添加、提取SmartArt图形

示例2 从PPT中提取SmartArt图形中的文本信息

import com.spire.presentation.*;
import com.spire.presentation.diagrams.ISmartArt;
import java.io.BufferedWriter;
import java.io.File;
import java.io.FileWriter;

public class ExtractTextFromSmartart {
    public static void main(String[] args) throws Exception{

        //创建实例,加载测试文档
        Presentation presentation = new Presentation();
        presentation.loadFromFile("C://Users//Test1//Desktop//AddSmartArt.pptx");

        //新建txt文档,用于写入提取出来的文本
        String result = "output/extractTextOfSmartArt.txt";
        File file=new File(result);
        if(file.exists()){
            file.delete();
        }
        file.createNewFile();
        FileWriter fw =new FileWriter(file,true);
        BufferedWriter bw =new BufferedWriter(fw);
        bw.write("以下是从SmarArt图形中提取出的文本信息:" + "/r/n");

        //遍历所有幻灯片并获取SmartArt图形.
        for (int i = 0; i < presentation.getSlides().getCount(); i++)
        {
            for (int j = 0; j < presentation.getSlides().get(i).getShapes().getCount(); j++)
            {
                if (presentation.getSlides().get(i).getShapes().get(j) instanceof ISmartArt)
                { ISmartArt smartArt = (ISmartArt)presentation.getSlides().get(i).getShapes().get(j);

                //提取SmartArt中的文本,并写入txt
                    for (int k = 0; k < smartArt.getNodes().getCount(); k++)
                    {
                        bw.write(smartArt.getNodes().get(k).getTextFrame().getText() + "/r/n");
                    }
                }
            }
        }
        bw.flush();
        bw.close();
        fw.close();
    }
}

提取效果:

Java 在PPT中添加、提取SmartArt图形

(本文完)
