【Springboot】实例讲解Springboot整合OpenTracing分布式链路追踪系统（Jaeger和Zipkin）

1 分布式追踪系统

随着大量公司把单体应用重构为微服务，对于运维人员的责任就更加重大了。架构更复杂、应用更多，要从中快速诊断出问题、找到性能瓶颈，并不是一件容易的事。因此，也随着诞生了一系列面向 DevOps 的诊断与分析系统，主要是以下三个系统：

集中式日志系统（Logging）
集中式度量系统（Metrics）
分布式追踪系统（Tracing）

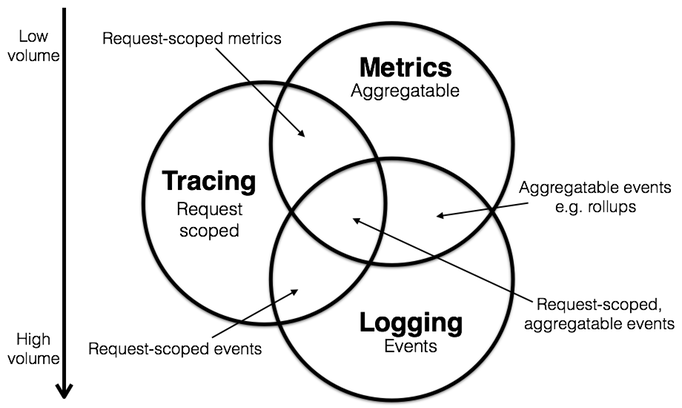

三者相互交织重叠如下：

技术栈上的成熟框架有，

Logging：Log4j、ELK等，

Metrics：Prometheus、InfluxDB、Grafana等

Tracing：Jaeger和Zipkin等。

分布式追踪系统在Google发表一篇文章 Dapper, a Large-Scale Distributed Systems Tracing Infrastructure 后快速发展。Tracing系统一般核心步骤有三个：代码埋点、数据存储、查询展示。

历史洪流滚滚向前，大浪淘沙，现在比较流行的有 Jaeger 和 Zipkin 。

2 OpenTracing

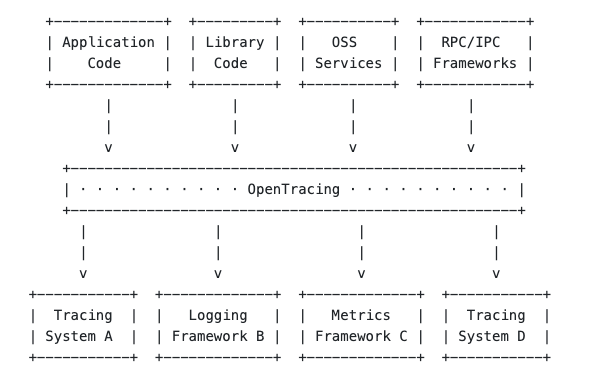

由于 Tracing 的技术发展迅速，为了解决兼容性问题，有了 OpenTracing 规范。它是一个轻量级的标准化层，连接应用、类库和追踪系统。

【Springboot】实例讲解Springboot整合OpenTracing分布式链路追踪系统（Jaeger和Zipkin）

OpenTracing的优势：

（1）OpenTracing已经进入 CNCF （云原生计算基金会，口号是坚持和整合开源技术来编排容器作为微服务架构的一部分），正在为全球的分布式追踪，提供统一的概念和数据标准。

（2）OpenTracing通过提供平台无关、厂商无关的 API ，使得开发人员能够方便添加和更换追踪系统的实现。

2.1 相关概念

Trace ：贯穿一个分布式系统的事务追踪描述，其实就是由许多个 Span 组成的有向无环图。

Span ：被命名的与记录时间的调用操作，如一个Http GET请求； Span 有嵌套关系，如果一个请求会调用其它服务，就会生成子 Span 。

Tag ：一组由键值对构成的标签集合，键值类型必须为字符串。它可以带上许多有用信息，如请求方法、请求URL、返回状态码等。

Log ：一组 Span 的日志集合。

2.2 OpenTracing的实现

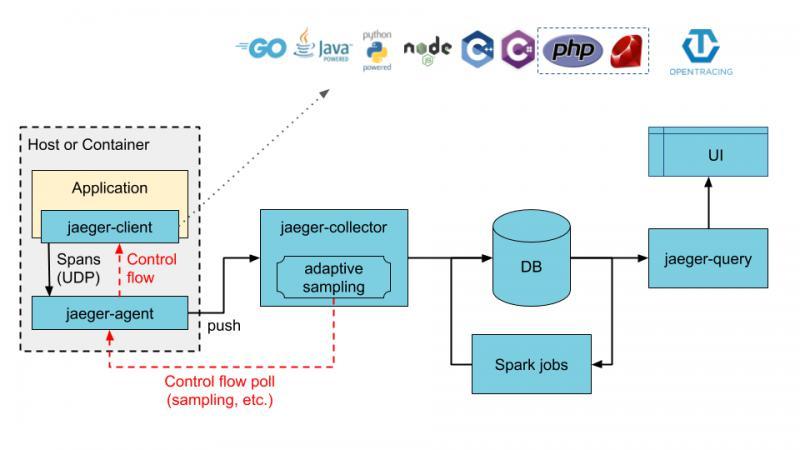

Jaeger 是 Uber 推出的一款开源分布式追踪系统，兼容 OpenTracing API 。架构如下：

【Springboot】实例讲解Springboot整合OpenTracing分布式链路追踪系统（Jaeger和Zipkin）

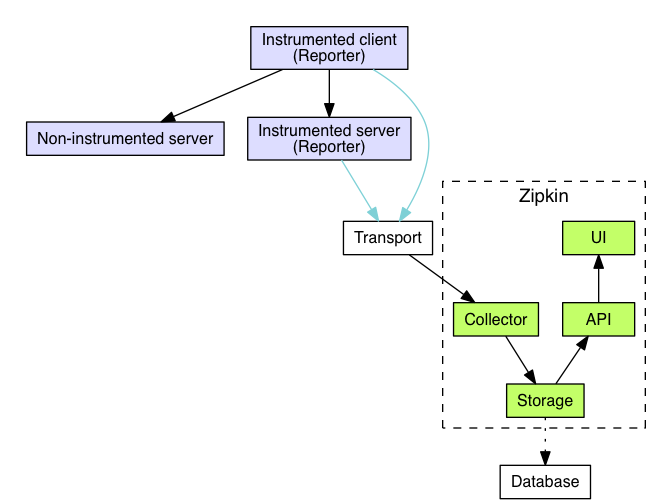

Zipkin 是由 Twitter 推出的开源的分布式追踪系统，架构图如下：

【Springboot】实例讲解Springboot整合OpenTracing分布式链路追踪系统（Jaeger和Zipkin）

3 实战整合

本文以Springboot为Web项目，分别整合 Jaeger 和 Zipkin 。

3.1 Springboot项目准备

项目中的 Controller ，提供了两个Endpoint， tracing 和 open ；在访问 open 时，代码会调用 tracing 。

@RestController
public class TracingController {
    @Autowired
    private RestTemplate restTemplate;

    @Value("${server.port}")
    private int port;

    @RequestMapping("/tracing")
    public String tracing() throws InterruptedException {
        Thread.sleep(100);
        return "tracing";
    }

    @RequestMapping("/open")
    public String open() throws InterruptedException {
        ResponseEntity<String> response =
          restTemplate.getForEntity("http://localhost:" + port + "/tracing",
                                    String.class);
        Thread.sleep(200);
        return "open " + response.getBody();
    }
}

为了能够方便看出调用时长信息，特别在代码中增加了延时 Thread.sleep() 。

配置Web应用的端口和服务名字：

server.port=80
spring.application.name=opentracing-demo

3.2 整合Jaeger

3.2.1 Springboot整合

引用依赖：

<dependency>
  <groupId>io.opentracing.contrib</groupId>
  <artifactId>opentracing-spring-jaeger-web-starter</artifactId>
  <version>3.1.1</version>
</dependency>

配置连接属性：

opentracing.jaeger.enabled=true
opentracing.jaeger.udp-sender.host=localhost
opentracing.jaeger.udp-sender.port=6831

3.2.2 Docker运行Jaeger

为了方便，使用 docker 来运行 Jaeger ：

# 拉取jaeger镜像
docker pull jaegertracing/all-in-one:1.17
# 运行jaeger实例，
docker run -d --name jaeger /
  -e COLLECTOR_ZIPKIN_HTTP_PORT=9411 /
  -p 5775:5775/udp /
  -p 6831:6831/udp /
  -p 6832:6832/udp /
  -p 5778:5778 /
  -p 16686:16686 /
  -p 14268:14268 /
  -p 14250:14250 /
  -p 9411:9411 /
  jaegertracing/all-in-one:1.17

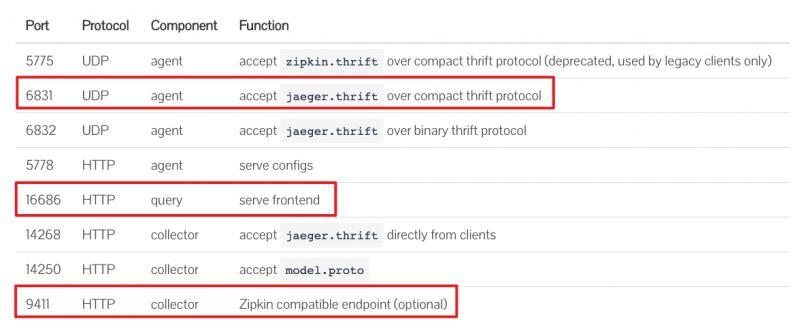

以上端口的信息如下：

【Springboot】实例讲解Springboot整合OpenTracing分布式链路追踪系统（Jaeger和Zipkin）

3.2.3 运行与访问UI

启动Web应用和Jaeger后，访问服务：

http://localhost/open

http://localhost/tracing

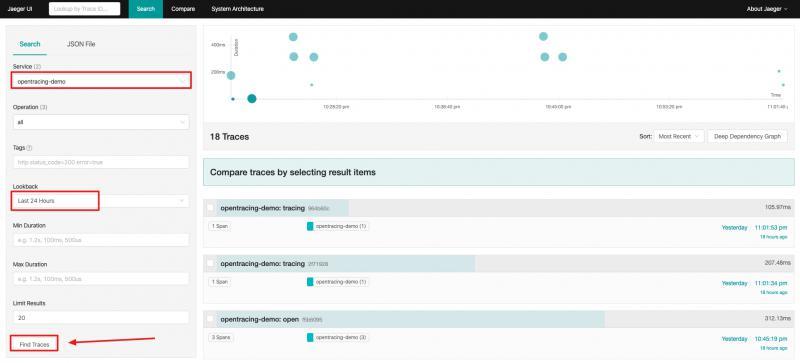

访问Jaeger UI界面 http://localhost :16686/，设置好查询条件后点击 Find Traces ，就能查看到Trace信息了，具体如下：

【Springboot】实例讲解Springboot整合OpenTracing分布式链路追踪系统（Jaeger和Zipkin）

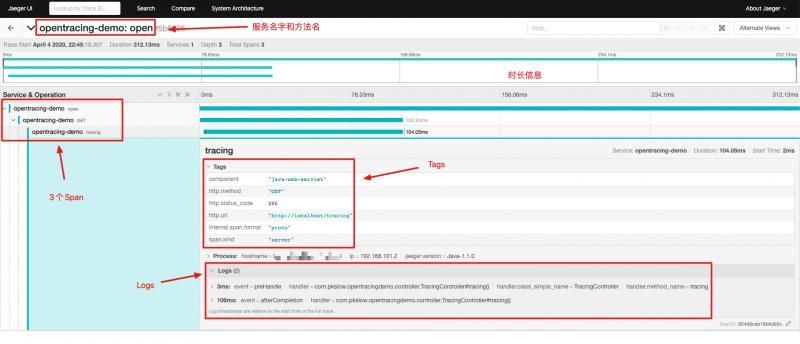

选择一条Trace点进去后，可以看到详细信息，非常有利于我们分析，具体如下：

【Springboot】实例讲解Springboot整合OpenTracing分布式链路追踪系统（Jaeger和Zipkin）

3.3 Zipkin

3.3.1 Springboot整合

引用相关依赖：

<dependency>
  <groupId>io.opentracing.contrib</groupId>
  <artifactId>opentracing-spring-zipkin-web-starter</artifactId>
  <version>0.1.4</version>
</dependency>

配置相关连接信息：

opentracing.zipkin.enabled=true
opentracing.zipkin.http-sender.base-url=http://localhost:9412/

3.3.2 Docker运行Zipkin

通过Docker运行Zipkin实例：

# 拉取Zipkin镜像
docker pull openzipkin/zipkin:2.21
# 运行Zipkin实例
docker run -d -p 9412:9411 openzipkin/zipkin:2.21

因为本机的端口9411已经被Jaeger的docker实例占用，所以改为9412。

3.3.3 运行与访问UI

启动Web应用和Zipkin后，访问服务：

http://localhost/open

http://localhost/tracing

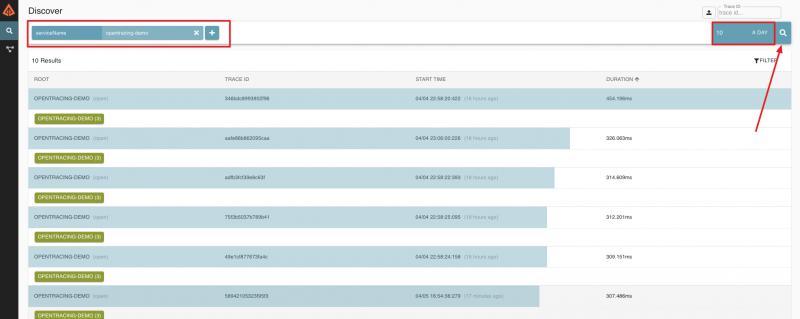

访问Zipkin UI界面 http://localhost :9412/zipkin/，设置好查询条件后点击查询，就能查看到Trace信息了，具体如下：

【Springboot】实例讲解Springboot整合OpenTracing分布式链路追踪系统（Jaeger和Zipkin）

选择一条Trace点击进去，同样可以看到许多详细信息，这里不在展示。

4 总结

本文通过代码案例详细讲解了Springboot整合OpenTracing的两个实现（ Jaeger 和 Zipkin ），demo的代码可关注公众号后台回复” OpenTracing “获取。

参考链接：

OpenTracing概念： https://opentracing.io/docs/o...

Jaeger架构图： https://www.jaegertracing.io/...

Zipkip架构图： https://zipkin.io/pages/archi...

Jaeger Docker信息： https://www.jaegertracing.io/...

Zipkin Docker信息： https://hub.docker.com/r/open...

Jaeger Spring整合项目： https://github.com/opentracin...

Zipkin Spring整合项目： https://github.com/opentracin...

欢迎关注公众号< 南瓜慢说 >，将持续为你更新...

【Springboot】实例讲解Springboot整合OpenTracing分布式链路追踪系统（Jaeger和Zipkin）

多读书，多分享；多写作，多整理。
